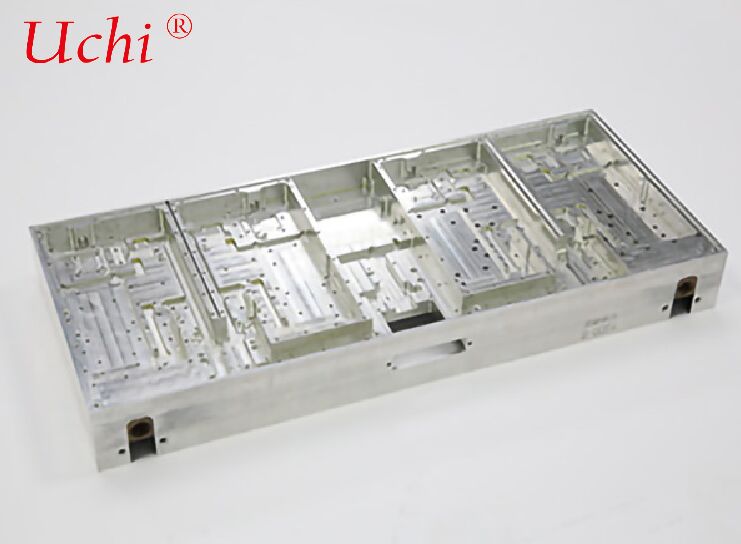

高周波ジェット噴流液冷プレート

I. コア原理（従来の流路との本質的な違い）

• 冷却材が多数のマイクロノズル（直径0.1～1 mm）の配列を通過します
• 高速でコールドプレート（加熱面）の内部壁に垂直に噴流します
• 熱境界層を瞬時に破壊し、局所的な熱伝達係数を5～10倍に増加させます
• 流体は急速に拡散し、横方向に排出され、全面にわたって極めて均一な温度（温度差 < ±1℃）を実現します

II. 標準構造

• アッパーチャンバー（分配チャンバー）：圧力を安定させ、冷却材をノズルに均等に分配します
• ノズルプレート：数百から数千の精密マイクロ穴（高周波ジェットアレイ）を持つコアコンポーネント
• 噴流チャンバー（熱交換ゾーン）：ジェット噴流と集中的な対流熱伝達
• 液体収集チャンバー/ドレンチャネル：熱を吸収した冷却材を迅速に排出します

III. 主要技術的特徴

• 極めて高い放熱能力



  熱流束密度：200～1000 W/cm²（一般的なろう付けプレートは約50 W/cm²）



  熱抵抗は0.01～0.03 ℃/Wと低い

• 優れた温度均一性



  全面温度差：±0.5～±1℃



  局所的なホットスポットを完全に排除します

• 高速応答性



  熱慣性が低く、精密な温度制御が可能で、過渡的な高出力およびパルス加熱シナリオに適しています

• 比較的高い圧力損失



  対応する高圧ポンプ/大流量冷却システムが必要です

• 高い製造精度要件



  ノズル穴の直径、深さ、位置の許容誤差：±0.02～±0.05 mm


IV. 主な製造プロセス

• 精密ドリル加工 + 真空ろう付け



  安定した大量生産に適した円形穴アレイに適用可能



  一般的な材料：アルミニウム合金/銅合金、ろう付けシール

• フォトリソグラフィ/エッチング + 拡散接合



  特殊形状のノズルおよびマイクロスケールのスロットジェットに適用可能



  より微細な流路と低い熱抵抗（AI/GPU/レーザー用途向け）

• 3Dプリンティング（SLM）



  複雑なトポロジーチャネル+ノズルの一体成形



  軽量設計で、カスタマイズされた航空宇宙部品に適しています


V. 応用シナリオ（極限熱管理）

• AI / スーパーコンピューティングチップ：H100/H200、GPUクラスター、TPU（>500Wチップ）
• SiC / GaNパワーモジュール：800V電気駆動、超高速充電ステーション
• 高出力レーザー：ファイバー/半導体/UVレーザー（熱流束>300W/cm²）
• レーダー/フェーズドアレイ：軍用T/Rコンポーネント、5G/6G基地局
• 医療画像：MRIグラディエントアンプ、CT検出器（温度制御精度±0.5℃）
• 航空宇宙：衛星ペイロード、ミサイル誘導（耐振動性、軽量、高熱流束）

VI. 従来の液冷プレートとの比較

VII. まとめ
