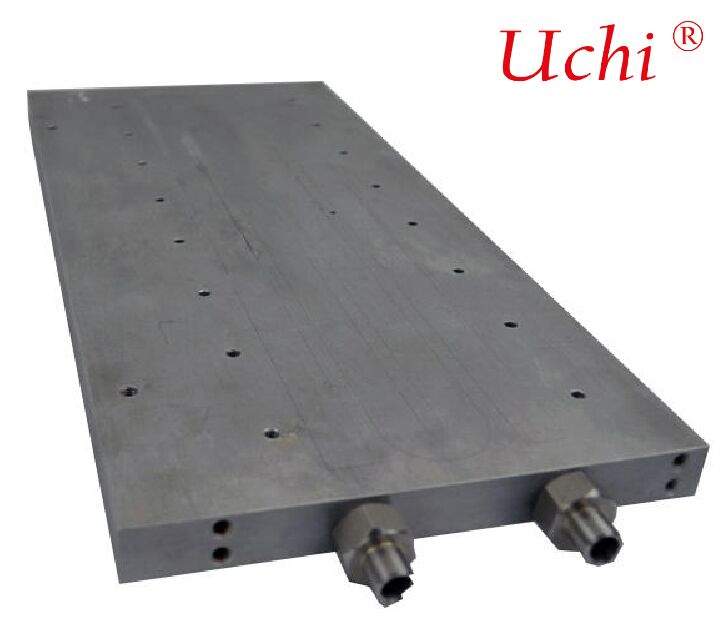

真空ろう付け液冷プレート 真空ろう付け冷媒プレート 熱交換器

ブランド名: YY Thermal

サイズ: カスタムサイズ

プロセス: 真空ろう付け

材質: AL6063

形状: 正方形

仕上げ: 硬質アルマイト

品質管理: 出荷前に100%テスト

追加プロセス: CNC加工

用途: 液冷プレート

認証: ISO 9001:2015, ISO 14001:2015

梱包: 光ファイバーディスクカートン、EPE、木製パレット。

真空ろう付け液冷プレート

I. コア製造原理とプロセス

1. :



   組み立て

2. ベースプレートと機械加工された流路、ろう材箔（Al-Si、Cu-Pなど）、およびカバープレートを正確に積み重ねます。



   真空加熱

3. アセンブリを真空炉に入れ、空気を排出し、ろう材の融点（約577℃～600℃）まで加熱します。これは母材（アルミニウム/銅）の融点よりも低いです。



   毛細管現象による充填

4. 溶融したろう材が、毛細管現象によりベースプレート、カバープレート、および内部フィン間のすべての隙間を充填します。



   冶金結合

5. 液状ろう材と母材の間で原子拡散が発生し、冷却時に高強度、高熱伝導率、完全に密閉された一体化接合を形成します。



   冷却と成形


真空下でのゆっくりとした冷却により、熱応力が最小限に抑えられ、ワークピースの変形がゼロであることが保証されます。

• II. コア材料オプションアルミニウム合金（6061/6063）
• : 最も広く使用されています。高熱伝導率、軽量、低コスト、加工が容易です。銅（C1100/T2）
• : 最高の熱性能を発揮し、AIチップやIGBTなどの超高熱流束アプリケーションに最適です。ステンレス鋼/チタン合金

: 高い耐食性と耐熱性が要求される特殊な過酷な環境（航空宇宙、化学工業）で使用されます。

• III. 主要な性能上の利点超クリーン＆酸化フリー
• : 真空環境により、酸化、フラックス残留物、気孔、腐食のリスクが排除されます。強力なシール性と耐圧性
• : 単体構造で漏れゼロ。典型的な圧力定格は1～10 MPaです。極めて低い熱抵抗と高効率
• : 溶接熱抵抗はほぼゼロ。マイクロチャネル/フィンと組み合わせることで、熱抵抗は0.02℃・cm²/Wまで低減できます。精密な構造と最小限の変形
• : 全体的な均一な加熱により高い平面性が確保され、精密電子部品に適しています。高い設計柔軟性
• : 複雑なチャネル、マルチパスレイアウト、マイクロチャネル（0.5 mm）、埋め込みフィンなどをサポートします。長寿命と高い信頼性

: 耐食性、緩みなし。産業用途での寿命は10年を超えます。

• IV. 代表的な内部流路構造単層溝付きチャネル
• : 機械加工された溝付きベースプレート＋カバープレート。低～中電力向けのシンプルな構造です。オフセット/ルーバー付き折り返しフィン
• : 埋め込まれた波形または鋸歯状のフィンが熱交換面積と流体乱流を大幅に増加させます。AIおよび高性能コンピューティングに推奨されます。スキュードフィン
• : ベースプレートから一体的に切り出されたフィン。接触熱抵抗を排除し、極めて高い熱伝導率を実現します。マイクロチャネル構造

: 50～150 µmスケールのチャネル。熱流束は350 W/cm²以上。SiC/GaNパワーモジュールに最適です。

• V. 主な応用分野AI＆データセンター
• : GPU（NVIDIA H100/H200、A100など）およびサーバー用コールドプレート用の液冷プレート。新エネルギー車
• : パワーバッテリーパック用コールドプレート、モーター制御ユニット（MCU）、OBC、IGBT冷却。エネルギー貯蔵＆パワーエレクトロニクス
• : PCS、SVG、太陽光発電インバーター、高電圧インバーター。航空宇宙＆防衛
• : レーダー、レーザー機器、衛星ペイロードの高信頼性冷却。医療＆レーザー

: CT、MRI、高出力レーザーの精密温度制御。
