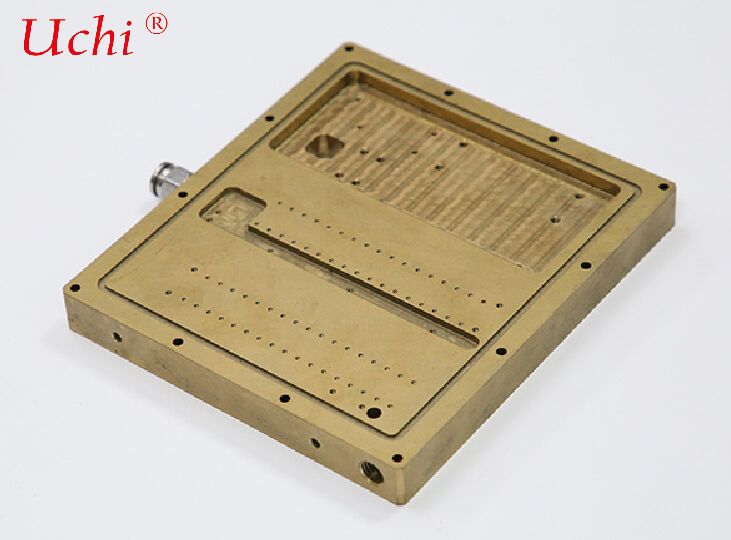

金メッキ小型液冷プレート

I. コア機能（お客様の要件に適合：強力な放熱性、漏れなし、長寿命）

1. 強力な放熱性（超低抵抗、マイクロチャネル）

• ベース材料：主に無酸素高導電率銅（OFHC Cu）またはモリブデン銅（MoCu）、熱伝導率 380〜401 W/m・K。
• フローチャネル：マイクロチャネル、ピンフィン、またはエッチングチャネル（幅 50〜200μm）、熱抵抗は 0.01〜0.05℃・cm²/W と低いです。
• 金メッキインターフェース：金（約317 W/m・K）は酸化せず、非常に低い接触熱抵抗を持ち、ニッケルまたは錫メッキよりも優れています。
• 超薄型プロファイル：厚さ 1〜5mm で、熱源から冷却材への熱伝達経路が非常に短いです。

2. 漏れなし（小型高信頼性シーリング）

• プロセス：真空ろう付け、拡散接合、レーザー溶接（接着剤およびシーリングリングフリー）。
• 耐圧性：3〜10 bar、ヘリウム漏れ率 ≤1×10⁻⁸ Pa・m³/s。
• 小型：20×20mm 〜 80×80mm、チップ、レーザー、RFデバイスに適しています。

3. 長寿命（耐食性、耐老化性、高耐久性）

• 金メッキ厚さ：0.1〜2μm（一般的に 0.5〜1μm）。
• 化学的安定性：耐水性、耐塩水噴霧性、非酸化性、ガルバニック腐食フリー。
• 拡散バリア：通常、銅の移動を防ぐための 3〜5μm のニッケル下地層。
• 温度範囲：-55℃〜150℃、熱サイクル下で安定。
• サービス寿命：軍事/航空宇宙/光学モジュール基準（10〜20年）を満たします。

II. 金メッキの実際の機能（装飾用ではない）

• 界面熱抵抗の低減：チップ/ヒートシンクとの直接接触、酸化膜なし、安定した熱抵抗。
• 耐食性：冷却材または空気環境での錆、スケール、電気的漏れなし。
• はんだ付け可能＆接着可能：はんだ付け、AuSn はんだ付け、超音波接合（半導体/光通信）と互換性があります。
• 耐ガルバニック腐食性：液冷システムにおける銅と金の安定した電位、電気化学的腐食の回避。
• 高信頼性：軍事、航空宇宙、医療アプリケーション向けのゼロ故障要件。

III. 主な構造とプロセス

マイクロチャネルエッチングタイプ（最も一般的）

チューブ埋め込み小型タイプ

金メッキ MoCu / WCu タイプ

IV. 代表的な応用シナリオ

• 光通信：TOSA/ROSA、EDFA、高速光モジュール、レーザーダイオード。
• 半導体：ハイエンドCPU/GPU/ASIC、SiC/GaNパワーチップ、プローブステーション。
• 軍事/航空宇宙：ミサイル搭載コンピュータ、レーダーT/Rコンポーネント、衛星電子機器。
• 医療：精密機器、レーザー治療、超伝導/極低温プローブ。
• ハイエンド産業制御：高精度サーボ、LiDAR、量子コンピューティングチップ。

V. 主要パラメータ（業界標準）

• 寸法：20×20 〜 80×80mm、厚さ 1〜5mm。
• 材料：OFHC銅（C1100/C1020）、モリブデン銅（MoCu）。
• メッキ：Ni 3〜5μm + Au 0.5〜1μm（硬質金/軟質金）。
• フロー抵抗：0.5〜2 bar @ 0.5〜2 L/min。
• 熱抵抗：0.02〜0.08℃・cm²/W（@25℃ 水）。
• 作動圧力：≥6 bar、破裂圧力 ≥12 bar。
• 漏れ検出：ヘリウム漏れ率 ≤1×10⁻⁸ Pa・m³/s。
