電力液体冷却プレート

I. 典型的なアプリケーション機器

• 光伏インバーター/中央インバーター
• 風力発電の変換機,フルパワー変換機
• エネルギー貯蔵コンバーター (PCS)
• 高電圧インバーター,送電装置
• 静的ヴァル発電機 (SVG)
• 柔軟なHVDC (MMC) コンバーターバルブ
• 高功率直流器電源,電圧塗装/電解電源
• 超高速充電モジュールの充電パイル,電源ユニット

II. 基本設計特徴

• 高功率と高熱流密度



  単一モジュールの電力は,多くの場合,高熱流密度で数十kWから数百kWに及ぶため,低流量抵抗と高熱交換効率が必要です.

• 高圧耐性,漏れ防止



  電源装置は長時間連続で動作し,水圧抵抗が310barである必要があります.



  ヘリウム質量スペクトロメーターで 漏れを検知し 漏れはゼロだ

• 合理的な流通路設計



  一般的に用いられるデザイン:

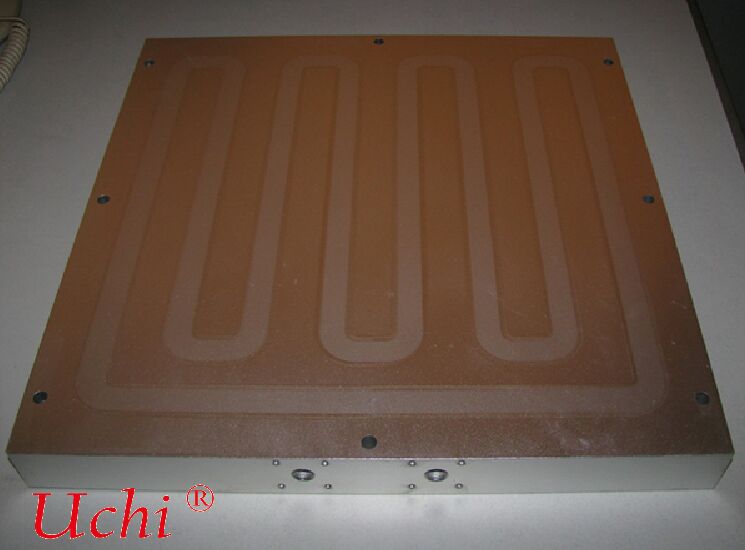

  • 単層/二層の蛇形流通路
  • 複数の支線並行流通チャンネル
  • 熱伝送の強化のためのターブレーター/ピンフィン

    温度均一性を確保し,設備の故障を引き起こす地元のホットスポットを回避します.

• 材料の選択と腐食防止



  主な材料:アルミ合金5052 / 3003 / 6061



  劣質な水質や沿岸環境や化学環境では,表面処理には以下が含まれます.

  • アノード化
  • 電気相性コーティング
  • 内部防腐コーティング

    皮を剥がしたり 腐食したり 水漏れを防ぎます

• 構造強度と振動防止



  厚いベースプレートと硬化装置の設計により,振動,輸送および電源機器の長期運用中に変形を防ぐ.


基本的 製造 プロセス

• 管内液体冷却プレート



  アルミプレートに埋め込まれた銅/アルミ管



  低コストで成熟し安定している



  低~中高功率の従来の電源機器に適しています

• バキューム溶接液冷却プレート



  溶接で形成された多層プレートと流通管



  強い熱交換,良い平らさ



  高功率 IGBT / SiC モジュールに適しています

• 摩擦で溶接した液体冷却プレート



  大きさと信頼性



  高功率の風力発電と太陽光発電設備に適しています

• スキーブ / 機械化された統合型



  高強度で柔軟な流通チャネル設計



  主に,カスタマイズされた電源キャビネット冷却に使用される


IV.主要パフォーマンス指標 (電力業界共通)

• 作業圧: 3~6バー
• 破裂圧: ≥9bar
• 漏れ検知基準:ヘリウム漏れ率 ≤ 1×10−8 Pa·m3/s
• 温度耐性: -40°C ~ 120°C
• 表面の平らさ: ≤0.1 mm (電源モジュールの設置用)
• 粗さ:Ra ≤1.63.2
• 入り口と出口口:G1/4,G3/8,G1/2スレッドまたは高速接続コネクター

V. 標準液体冷却プレートとの違い

• 運用寿命: 20年連続使用 短期的な機器には使用されません
• 環境:高温,高湿度,塵,沿岸の塩噴霧
• 安全性: 液体の漏れが直接高電圧短回路,故障,停電を引き起こし,非常に高い信頼性を要求する
• メンテナンス: 保守費が少ないまたは保守費が少ない設計

VI. 簡潔な要約
