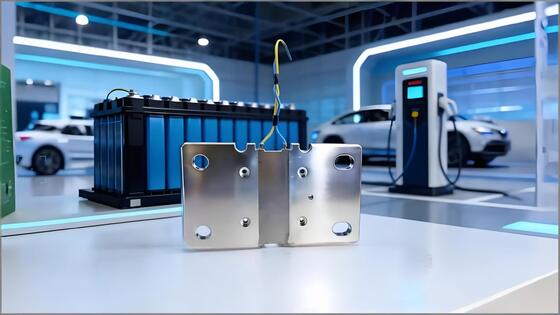

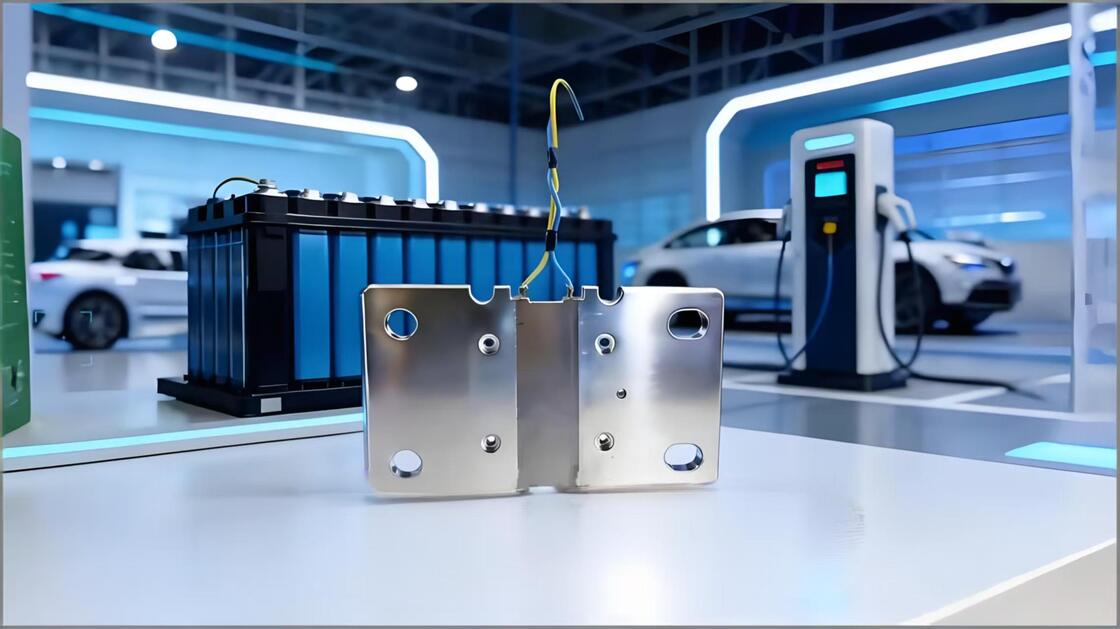

超高速充電シャント

I. コア原理

• 電流サンプリング： 主な急速充電回路に直列に接続されます。高電流が流れると、オームの法則（V=I×R）に従って、微弱なミリボルトレベルの電圧信号が発生します。
• リアルタイム監視： BMS（バッテリー管理システム）がこの電圧信号を収集し、リアルタイムの充電電流を正確に計算します。
• 安全制御： 監視データに基づき、BMSは充電電力を動的に調整し、過電流や過熱を防ぎ、バッテリーセルを保護します。

II. 主要技術的特徴

• 超高電流定格： 標準定格は800A / 1000A / 1500Aで、最大2000Aまで対応し、1000V以上の高電圧プラットフォームに適しています。
• 超低内部抵抗・低電力損失： 特殊合金（マンガニン、カーマなど）と最適化された構造で作られており、非常に低い内部抵抗（通常約50μΩ）を持ち、低発熱と高速放熱を実現します。
• 高精度・高安定性： 精度は±0.5%以上で、全温度範囲（-40℃～125℃）での抵抗ドリフトが最小限に抑えられており、正確な電流監視を保証します。
• 高効率放熱構造： 主に一体型銅基板または積層放熱設計を採用し、空気/液体冷却と組み合わせて高電流によって発生する熱を迅速に伝導します。
• 高信頼性： AEC-Q200自動車規格およびIATF 16949認証に準拠し、耐振動性、耐腐食性、長寿命を備えています。

III. コア機能上の利点

• バッテリー寿命保護： バッテリーセルへの直接的な高電流の影響を回避し、電流変動を抑制し、充電温度を安全な範囲内に制御し、バッテリーの劣化を軽減します。
• 超高速充電速度の保証： 低損失設計は充電効率を損なわず、「5分間の充電で400km走行可能」のような超高速充電の要求をサポートします。
• システム安全バリア： リアルタイムの過電流検出を提供し、熱暴走に対する最初の重要な防御線として機能し、システム保護をトリガーします。
• 極端な環境への適応： -40℃の極寒または高温条件下でも、安定した精度と性能を維持します。

IV. 主な応用シナリオ

• 新エネルギー車（EV/PHEV）： 車載OBC（オンボードチャージャー）およびBMSの電流サンプリング。
• 超高速充電ステーション： 480kW、800kW、1500kWの高出力液体冷却充電パイル。
• エネルギー貯蔵システム： 大規模エネルギー貯蔵発電所の高電流充放電回路監視。
• 特殊車両： 電動ヘビートラック、建設機械、電動船舶などの高出力機器。
