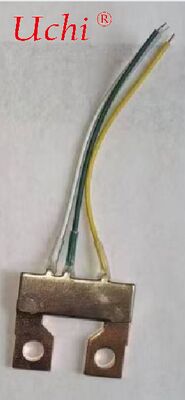

モデル:OMWH12-H-6-IR-A

1製品概要

1. 溶接: ブラケットと銅合金による抵抗要素は,切断されていない表面に溶接され,隙間,冷接,偽溶接がない.溶接前にピクルング,溶接後に消化.
2. 外見: 表面は平らで平らで均一で,穴,火傷,スラッグ,汚染,裂け目などありません.
3. カプセル化: 溶接された領域は透明な熱縮小管で覆われ,緊密でしわがない.リードはしっかり固定され,色のコードは明らかです.

6テストと受容基準

1. 工場試験: 100% 抵抗 (200μΩ±3%) の検査,外見と鉛連続性工場試験報告発行された
2. サンプリング試験: GB/T 2828.1-2012 に基づいて,抵抗電圧,隔離および拉伸強度,AQL=0のサンプル採取65.
3. 承認書類: 工場試験報告,材料証明書,RoHS/REACH準拠 (要求に応じて)

7梱包と輸送

1. パッケージ: 個別に防静電袋に詰め,箱1個50/100個.外箱にはモデル,量,日付,バッチ番号が記されています.
2. 交通機関: 防湿・防振動パッケージ,衝撃を避ける.国際物流のためのRoHSとREACHに準拠する.

基本機能

• 流量分布/収集: 主線から冷却液を複数の冷却プレートに均等に分配し,各支部から加熱した液体を集め,熱交換後に冷却源/CDUに戻します.
• 圧力と抵抗管理: 不均一な流れによる局所的な過熱を防ぐために各枝の圧力低下を制御します.
• 単純化 さ れ た 管道 整備: 接続器の数を減らす.高速接続器によって,単一の冷却板を迅速に設置したり,保守のために取り外したりできます.
• 監視と規制 (高級モデル): 各支線に流量計,気温/圧力センサー,流量調整用のバルブも組み込まれています.

一般的なタイプと構造

応募によって

• マニフォールド (供給側): 1入口,N出口
• コレクター (返品側): N入口,1出口;通常は2つで使用する.

流量分割法による

• Y型/Tee マニフォールド: 1 つの入口,2 つの出口 2 つの冷却プレートを持つ小さなシステムに適しています
• バール / ライン マニフォールド: 1入口,複数の出口 (例えば,1〜4,1〜6);一般的にはデータセンター/マイニングリグで使用されます.
• 環状の多角形: 閉ループ液体冷却回路用

調節 できる 方法

• 固定型: バルブなし,低コスト,開口/チャネル設計によって決まる流量.
• 調整可能なタイプ: 各支部には針/ボールバルブが装備されており,流量を手動または電気で調整できます.

材料とインターフェース

• 材料: 主にアルミ合金/ステンレス鋼/銅.

  アルミニウム合金:軽量でコストが安い

  ステンレス鋼:高圧耐性,腐食耐性

  銅:熱伝導性が優れているが 高価である.

  腐食を防ぐため,システム冷却液と互換性がある必要があります.
• インターフェース:

  PC 水冷却: 通常G1/4"糸

  工業/データセンター:フレンズ,圧縮フィッティング,高速接続器 (例えば,DME,ISO 8434)
• 密封: 漏れを防止するためにOリング/ガシケットを使用する必要があります.推奨材料:ナイトリルゴム (NBR) またはフッ素ゴム (FKM).

キー選択パラメータ

• 支店数と流通需要: 冷却要件を満たし,過度の圧力低下を回避するために,各冷却プレートに十分な流量を確保する.
• 作業圧力/温度: 工業用冷却板は,通常0.3~1MPa,30~50°Cで動作する.
• 流量抵抗と均一性: 流通路設計は流通偏差を決定する. 高級システムでは,分岐間流通偏差 < 5% が求められる.
• インターフェースサイズと互換性: 管の内径と接続器の種類を一致させる.
• 設置スペース: 棒のマニホールドの長さと高さは,キャビネット/設備の配置に合致しなければならない.

応用シナリオ

• パーソナルPC / ワークステーション: CPU+GPUの二重冷却プレート用のY型マニホールド.
• データセンター AI サーバー: マンチGPUの冷却プレート用のラック・マウントバー・マニホールド,1~8/16
• 鉱山 集群: 複数のハッシュボードを同時に冷却するマルチ・ブランチ・マニホールド.
• 新エネルギー自動車のバッテリーパック液体冷却プレートの集中供給と返却

設置と注記

• 熱短路を避けるため,供給線と帰路線を分離する.
• コンネクタを均等に締めます. トーク・レッチを推奨します.
• システム初充填中に完全に空気を放出する.
• 漏れを防ぐために,シールの老化状態を定期的に検査してください.
• 簡単にアクセス可能で観察可能な場所に マニポーターを設置する.
