製品の説明

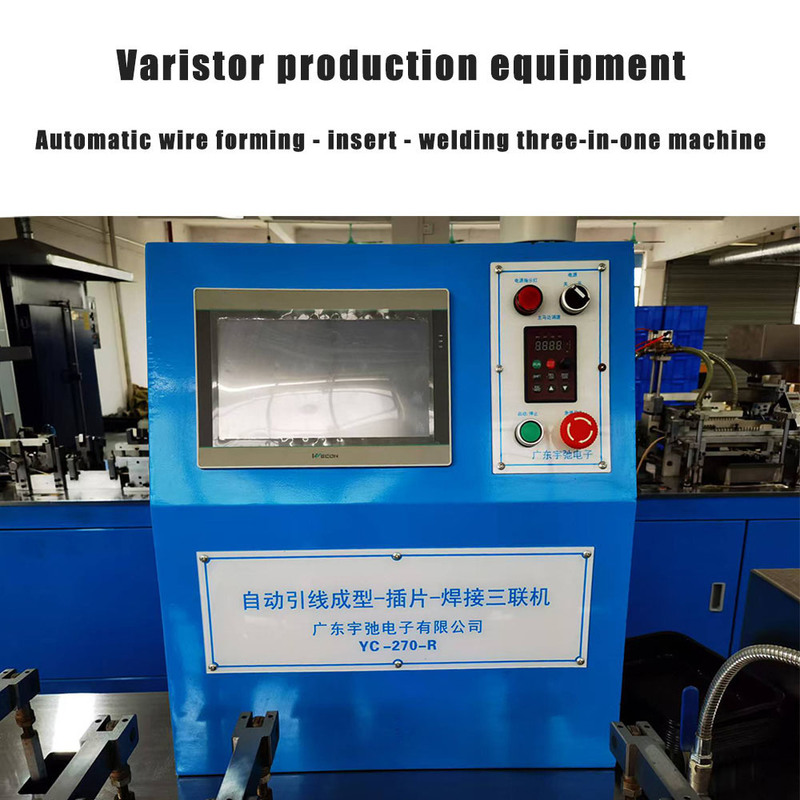

バリスタ用自動生産機
ワイヤー成形、チップ挿入、溶接の3 in 1自動システムを搭載。
基本操作プロセス
- ワイヤー供給部とモーターベルト供給
- ストレートワイヤー供給
- U字型切断
- パンチング
- ワイヤーディバイダーのエンボスホイールによる駆動
- ワイヤーアライメント
- ロングアームの平坦化
- フローティングフット位置1
- フローティングフット位置2
- パラレルフット位置
- 金型成形
- 部品挿入前のテンション
- ワイヤーディバイダーのニードルホイールによる駆動
- バッファリング
- はんだ塗布
- (ブローと乾燥) 自然乾燥
- 部品挿入
- ワイヤーディバイダーのニードルホイールによる駆動
- 第一予熱ゾーン
- 第二予熱ゾーン
- ディップ溶接
- ステップドライブ
- 自然冷却バッファ
- バッファ
- ステップドライブ
- 切断
- バッファフレーム
技術的パラメータと要件
| 機械寸法 | 長さ10メートル、重量約1,500 kg |
| 機械モデル | YC-270-R |
| 製品ピッチ | 10mm |
| 開口部 | 2.5mm 28シングルローペーパーテープ製品 |
| 生産効率 | 180-260pcs/min (ピッチ10) |
| セラミックタイルのサイズ | 直径：7D、シート厚さ：T≤3.5mm |
| リード線仕様 | φ0.56mm |
| 電力使用量 | AC380V、50HZ; エアソース：5kg/cm; 総電力約16KW |
| 保証期間 | 1年間（人為的要因および自然災害を除く） |
追加の技術仕様
- ワイヤー供給金型：0.56仕様金型（アセンブリテーブル上）
- ワイヤー供給用ペーパーテープの最大長：35mm
- U字型金型幅：F5mm（機械に1セット取り付け）
- アライメント機構：5セットのV字型ベアリング（各セット13個）
- ペーパーテープサイズ：3 in 1ペーパーテープ14.5x0.85mmx1000m
- 機械には、フローティングフットとパラレルフットの2セットの成形機構が装備されています
- 空溶接を防ぐためのフロー検出スイッチ付きフラックス塗布

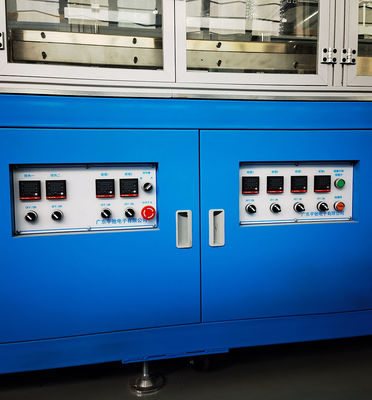

- 予熱タンク：2グループ（各896mm長）
- 3つの加熱ユニットを備えたディップはんだ付けタンク
- 機械フレーム：青色焼付塗装パネル付き溶接プレート
- スパイラルベベルギアと同期ベルト伝動による騒音低減設計
- すべての脆弱部品、スペアパーツ、関連コンポーネント図面を含む

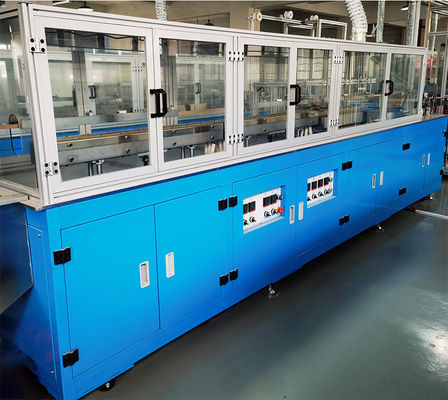

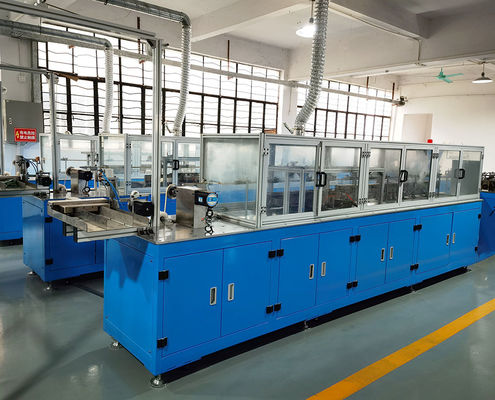

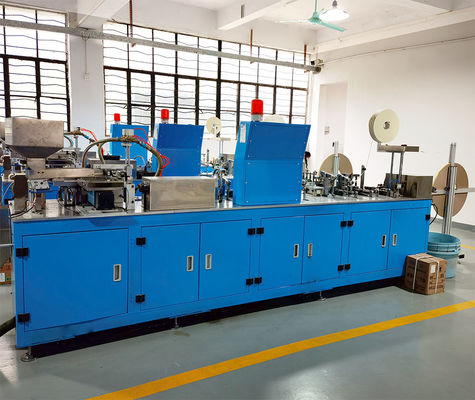

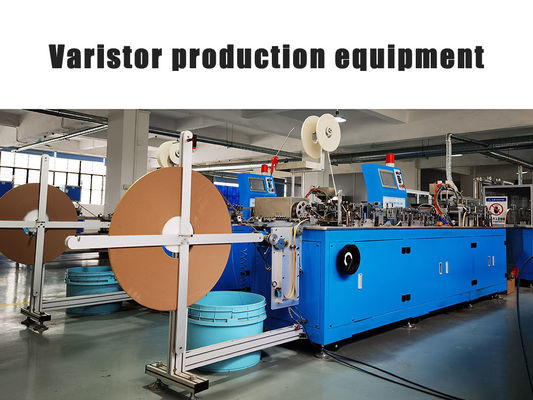

機器概略図
