製品の説明

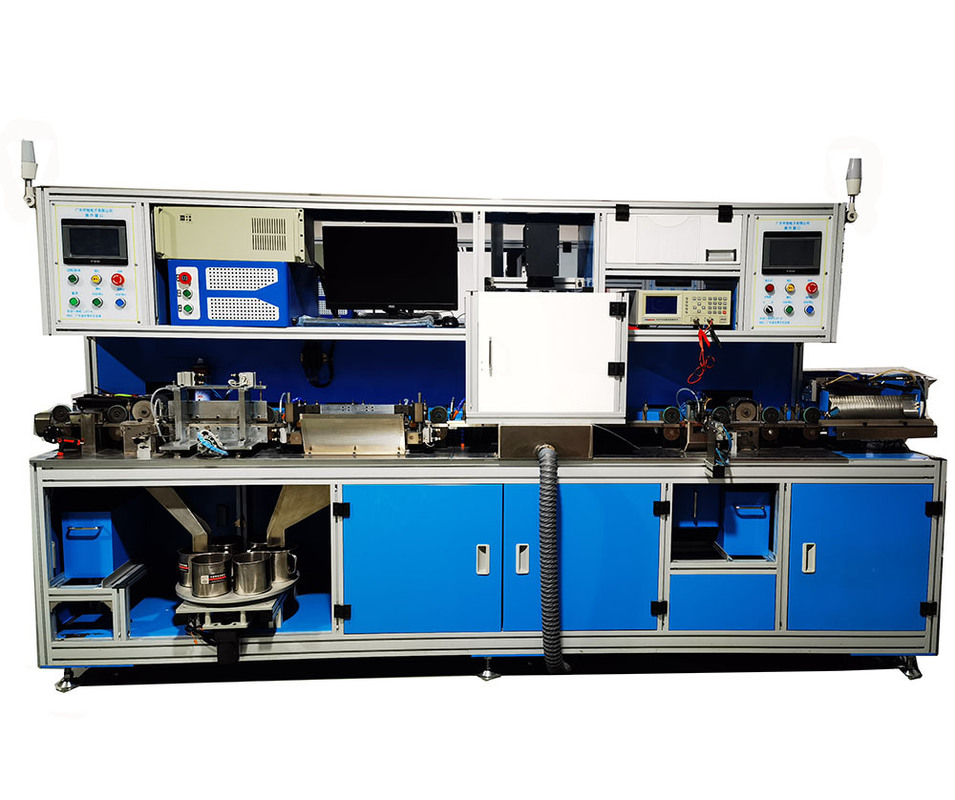

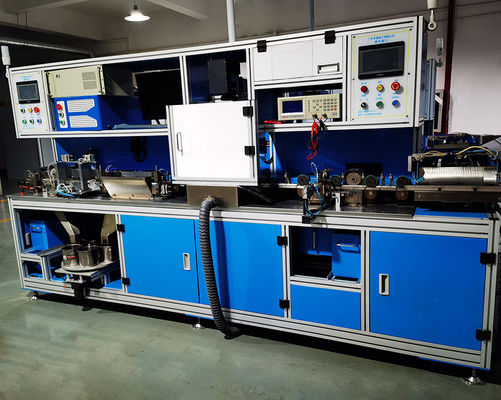

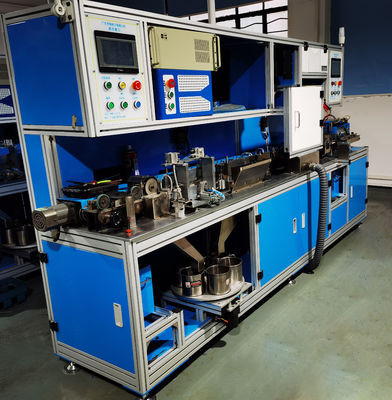

バリスタ試験、マーキング、切断、およびプラグを抜く統合マシン
のバリスタ生産設備は、バリスタの包括的な後工程処理のための完全統合システムであり、試験、マーキング、ピン切断、およびピン引き抜き操作を1台の機械に統合しています。
モデル: LJYT-B
主な特徴
- バリスタ後工程処理のための完全統合ソリューション
- 供給から最終包装までの自動ワークフロー
- 自動不良品除去による精密試験
- 高速レーザーマーキングシステム (50Wファイバービジョンマーキングマシン)
- 効率的なピン切断および引き抜き機構

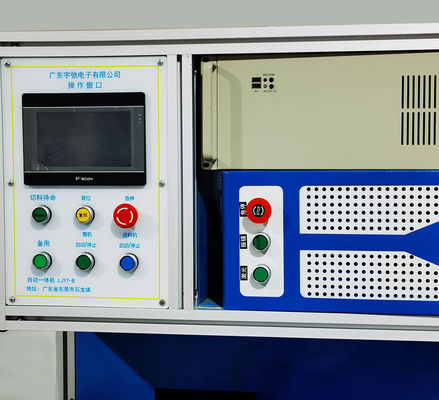

- 内蔵の故障アラームおよび早期警告システム
技術仕様
| パラメータ | 仕様 |
|---|---|
| 電圧 | 単相220V |
| 電力 | 3KW |
| 空気圧 | 5-6 kg |
| 生産効率 | 15-18KPCS/H (片面試験) |
| 構造 | スカイブルー塗装パネル付きアルミニウムプロファイルフレーム |
| 試験機器 | Huigao HG2515 |
| 連続運転 | 24時間ノンストップ能力 |
操作プロセス
- 手動供給から材料トラフへ
- 自動供給システム
- テールリング切断
- 試験ステーション1 (自動不良品除去付きスライド試験)
- 片面レーザーマーキング
- ピン引き抜き、計数、および包装
- 絶縁ピンアライメント
- ショートピン切断、計数、および包装 (円形ナイフ切断)
- 廃棄ワイヤ引き抜き機構
- 10ポジションターンテーブル材料収集
レーザーマーキングシステム仕様
- レーザー出力: 50W (特殊波長カスタマイズ可能)
- スキャン速度: ≥300個/分
- マーキング範囲: 400mm * 450mm
- 通路幅: 14.5mm (Y方向紙テープ幅)
- 位置決めテープ間隔: 320±1.5mm
- 品質保証: 変形、文字欠落、二重画像、またはずれのない静的マーキング
機械的特徴
- 調整可能な試験時間付きスライド測定設計
- 可逆リフト制御付き光ファイバーアンプによる製品位置決め
- 機械式クロー設計による不良品除去 (デュアルシリンダーシステム)
- プッシュプレート材料収集による真空吸引供給
- 自動供給用モータークランクシャフト円形操作
- 正確な操作のための光電センシング制御
- テール切断用の上下円形ナイフクロス設計 (調整可能なナイフシート)
