詳細情報 |
|||
| 最高キャパシタンス: | 250pF | 終端スタイル: | ラジアル |
|---|---|---|---|
| VAC: | 460V | 保管温度: | -40～+85℃ |
| 抵抗値: | 5オーム | 故障の時間: | <50ns> |
| 許容範囲: | ±5%～±20% | テクノロジー: | カーボンフィルム |
| リードタイムのサンプル: | 1～2日 | 年齢化率: | ≤1％ |
| 現在: | 3ka | 製品型式: | 金属酸化物バリスタ |
| 体: | Zno | 散逸係数: | ≤0.2 |
| 利用可能なメディア: | データシート 写真 | ||
| ハイライト: | 自動車用レジスタンス,封入合金抵抗器,メタルオキシドバリストール抵抗器 |
||
製品の説明

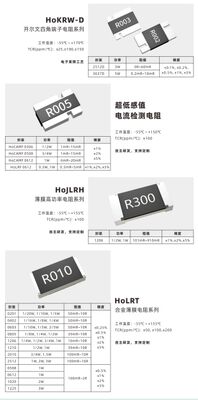

自動車グレード封止合金抵抗器
(自動車グレード合金電流検出/シャント抵抗器とも呼ばれます。封止とは、抵抗素子を熱伝導性の高いエポキシまたは類似材料で完全に覆い保護するプロセスを指します。)
自動車エレクトロニクスにおける電流検出の主要コンポーネントであり、AEC-Q200認証に合格する必要がある、およびIATF16949サプライチェーン管理要件に準拠する必要があります。
コア定義と構造
材料
動作温度：
抵抗素子は通常、マンガニン、ニクロム、コンスタンタンまたはその他の合金（低温係数、高安定性）で作られています。
封止：熱伝導性の高いエポキシ樹脂で完全に封止されています。
端子：耐硫化性能のために、Ag-Pd合金がよく使用されます。
一部のハイエンドモデルでは、検出精度を向上させるために4端子（ケルビン接続）を採用しています。
:
動作温度：
合金箔/シートの精密加工 → レーザートリミング → 封止成形 → 端子めっき → 100%検査。
むき出しの合金抵抗器と比較して、封止されたデバイスは、耐湿性、耐振動性、耐腐食性、はんだ付けの一貫性が向上しています。
自動車要件
動作温度：
AEC-Q200テスト（温度サイクル、熱衝撃、振動、湿度、はんだ耐熱性など）に合格する必要があります。
動作温度：通常
湿気感受性レベル：MSL 1。
。
湿気感受性レベル：MSL 1。
RoHSおよびハロゲンフリー規格に準拠しています。
主要電気特性
次元
| 代表的な範囲 | 産業用途における意味 | 意味 |
|---|---|---|
| 0.1 mΩ～100 mΩ（主にミリΩレベル） | 0.1 mΩ～100 mΩ | ミリΩレベル、高電流シャント検出に適しています |
| TCR（温度係数） | 広い温度範囲で安定した検出精度、厚膜抵抗器よりも優れている | 厚膜抵抗器よりもはるかに優れており、広い温度範囲で安定した精度 |
| ±0.5% / ±1%（精密ライン：±0.1%） | ±0.5% / ±1% | 電流検出の基本的な精度保証 |
| 1 W～15 W（2512：約3～6 W；5931：最大15 W） | パッケージと冷却に基づいた最大電流を決定します | 持続可能な最大電流を決定します |
| <5 nH | 高周波SMPS＆インバータードライブでの干渉を低減します | 高周波/急速充電アプリケーションでの干渉を低減します |
代表的なアプリケーション
- 新エネルギー車
Vishay WSL2512、Panasonic ERJ-8EN、KOA Speer RK731。BMS（バッテリー管理システム）、OBC（オンボード充電器）、DC/DCコンバーター、モーターコントローラーの電流検出。
- 従来の自動車
Fenghua AMG/AMS、HoYao HoCG2512、FOSAN FMH、Huade MSU。エンジンECU、ABS/ESP、照明電源、トランスミッション制御。
- 充電設備
Fenghua AMG/AMS、HoYao HoCG2512、FOSAN FMH、Huade MSU。充電ステーション/充電パイルでの電力検出。
主要ブランドとモデル
- :
Vishay WSL2512、Panasonic ERJ-8EN、KOA Speer RK731。Vishay WSL/WSK、Panasonic ERJ、ROHM LRM。
- :
Fenghua AMG/AMS、HoYao HoCG2512、FOSAN FMH、Huade MSU。Fenghua AMG/AMS、Huade MSU/MSHL、HoYao HoCG2512。
電子部品：Vishay WSL自動車グレード合金抵抗器
選択ガイドライン
- 電力はP = I²Rを使用して計算し、≥30%のディレーティングを適用します（高温環境では必須）。
- μΩレベルの高精度検出には、4端子（ケルビン）構造を優先します。
- 高い耐硫化/耐振動要件については、コーティングプロセス（例：ALD Al₂O₃）と端子材料を確認してください。
- AEC-Q200テストレポートとIATF16949認証を取得する必要があります。標準合金抵抗器との違い
標準合金抵抗器は通常、むき出しまたは半封止であり、耐湿性、耐硫化性能、機械的衝撃耐性が弱いです。
自動車グレードの封止製品は、 完全封止＋完全自動車認証＋完全サプライチェーントレーサビリティを特徴とし、長期信頼性が大幅に向上しています。

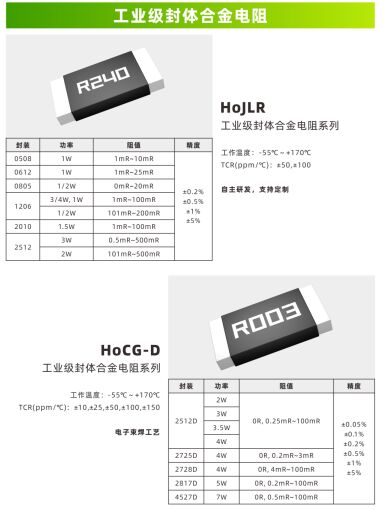

車両の安全関連回路では 交換できません。工業グレード封止合金抵抗器
工業グレード封止合金抵抗器の体系的な概要（産業用オートメーション、電源、エネルギー貯蔵、インバーターなどに使用される完全エポキシ封止電流検出抵抗器。産業用信頼性基準に準拠し、必須のAEC-Q200を必要とする自動車製品とは異なります）。
1. コア定義と構造
材料と構造
:
動作温度：
熱伝導性の高いエポキシで完全に封止され、ほこり、湿気、化学腐食を隔離します。
端子：通常、耐硫化性能のために錫メッキ/Ag-Pdが使用されます。
μΩレベルの高精度検出のための4端子（ケルビン）構造。 プロセス
:
動作温度：
封止構造は、むき出しの合金よりも優れた耐振動性、耐湿性、はんだ付けの一貫性を提供します。 産業要件
:
動作温度： 標準：
- -40℃～125℃高温タイプ：
- -55℃～170℃
湿気感受性レベル：MSL 1。
RoHS/ハロゲンフリーに準拠。JESD47、IEC 60068（温度サイクル、熱衝撃、振動、湿度、はんだ耐熱性）に基づく信頼性テスト。品質システム：主にISO9001；ハイエンドラインはIATF16949もサポートします。AEC-Q200は必須ではありません（要求に応じてカスタマイズ可能）。2. 主要電気特性（代表値）
表
次元
| 代表的な範囲 | 産業用途における意味 | 抵抗 |
|---|---|---|
| 0.1 mΩ～100 mΩ（主にミリΩレベル） | 高電流シャント、低電圧降下＆低損失 | TCR |
| ±10～±50 ppm/℃ | 広い温度範囲で安定した検出精度、厚膜抵抗器よりも優れている | 許容差 |
| ±0.5% / ±1%（精密ライン：±0.1%） | サーボドライブ＆電源のクローズドループ制御用 | 定格電力 |
| 1 W～15 W（2512：約3～6 W；5931：最大15 W） | パッケージと冷却に基づいた最大電流を決定します | 寄生インダクタンス |
| <5 nH | 高周波SMPS＆インバータードライブでの干渉を低減します | 定格温度 |
| 125℃（標準）/ 155℃ / 170℃（パワータイプ） | 制御キャビネット/電源モジュール内の高い内部温度に耐えます | 3. 代表的なアプリケーション |
産業用電源
- :
Vishay WSL2512、Panasonic ERJ-8EN、KOA Speer RK731。オートメーションとドライブ
- :
Fenghua AMG/AMS、HoYao HoCG2512、FOSAN FMH、Huade MSU。新エネルギーとエネルギー貯蔵
- :
Fenghua AMG/AMS、HoYao HoCG2512、FOSAN FMH、Huade MSU。通信機器
- :
Fenghua AMG/AMS、HoYao HoCG2512、FOSAN FMH、Huade MSU。4. 主要ブランドとモデル
国際
- :
Vishay WSL2512、Panasonic ERJ-8EN、KOA Speer RK731。国内
- :
Fenghua AMG/AMS、HoYao HoCG2512、FOSAN FMH、Huade MSU。5. 主要選択ステップ
定格電流を計算します
- I電力ディレーティングを適用します：≤70%（高温では≤50%推奨）。精度とTCR：
- 精密電流ループ：±0.5% / ±10～25 ppm/℃
- 汎用保護ループ：±1% / ±50 ppm/℃
- パッケージと取り付け：
-
2512 / 3920 / 5931は産業界で一般的です。
PCB上に熱パッドを確保します。1 mΩ未満の高精度検出には4端子を推奨します。環境：
-
湿度が高い/沿岸/硫黄含有環境の場合は、耐硫化端子＋完全封止を選択してください。
高振動機器の場合は、振動耐性と取り付け方法を確認してください。6. 工業用 vs 自動車用グレード封止合金抵抗器
表
次元
| 工業用グレード | 自動車用グレード（AEC-Q200） | 規格と認証 |
|---|---|---|
| JESD47、IEC 60068；AEC-Q200は必須ではない | AEC-Q200に合格する必要がある；IATF16949必須 | 温度範囲 |
| 標準：-40℃～125℃；ハイエンド：-55℃～170℃ | ユニバーサル：エンジンルーム/バッテリーパック用-55℃～170℃ | 信頼性テスト |
| サイクル数とストレスレベルが低い | はるかに厳しい：温度サイクル、熱衝撃、湿度、振動 | コストとリードタイム |
| コスト効率が高く、柔軟なリードタイム | より高いコスト、厳格なサプライチェーン管理、長いリードタイム | アプリケーション |
| 産業用オートメーション、電源、エネルギー貯蔵 | NEV BMS、OBC、モーターコントローラーおよびその他の車両安全関連回路 | 7. 購入と検証のポイント |
完全なデータシート＋信頼性テストレポート（温度サイクル、湿度、はんだ耐熱性データ）を入手してください。
- RoHS、ハロゲンフリー準拠を確認してください。耐硫化要件は別途指定し、テストする必要があります。
- 電力ディレーティング曲線は、長期的な過熱故障を回避するために、実際のPCB熱条件に一致させる必要があります。
