詳細情報 |
|||
| 電圧をかける: | 変化します (例: 10V ～ 1000V) | ピーク エネルギー: | 380J |
|---|---|---|---|
| 回転速度: | 4500分 | 寿命: | 通常の条件下では通常 10 年以上 |
| 最大出力: | 0.4W | 色: | 白 |
| 温度係数: | MLV | 許容偏差: | ±10% |
| OEMサービス: | はい | 寸法: | 34MM |
| 消費電力: | 0.25（W） | ||
| ハイライト: | 裸合金電流感電阻,保証付きの純合金抵抗器,メタルオキシドバリストール抵抗器 |
||
製品の説明

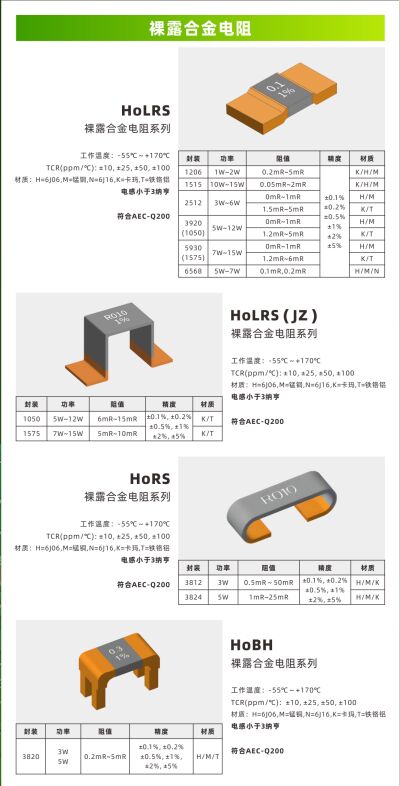

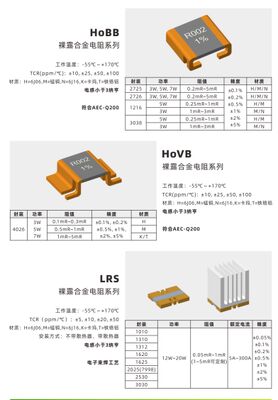

裸の合金抵抗器
裸合金抵抗器 (裸純合金電流感/シャント抵抗器としても知られる) は,樹脂/プラスチック包装コーティングのない高性能ミリオムレベルの抵抗器である.合金抵抗要素が直接露出している高精度の電流検出用に特別に設計されています
核構造と材料
-
抵抗要素マンガニン,コンスタンタン,ニクロム,カルマ合金電極は主に高伝導性の純銅で,電子ビーム溶接/レーザー溶接で接続されている.共通パッケージ: 3920, 5930, 2725,フラットシートとジグザグ構造で提供されています.
-
抵抗範囲: 通常は0.1mΩ 5mΩ容積は ±0.01%まで.TCRは ±10~25 ppm/°C以下とする.寄生体誘導性 < 3 nH,誘導性のない設計.
-
定位電源: 5Wからスタート,いくつかのモデルは10~15W;動作温度: -55°C~170°C AEC‐Q200 に適合する.
主要 な 利点 と 予防 策
- 優れた熱散: 露出する表面面積が大きいため,熱が早く放出され,電力密度は高くなります.
- 超安定抵抗: 低温係数,低熱電磁場,高電圧電流能力;厳しい労働条件に適しています.
- 溶接制限: 一般的にはリフロー溶接のみに適合する.波溶接による高温損傷を避ける.抗酸化と機械的保護が必要です.防護されていない塵や湿った環境では使用できません.
典型的な用途
新エネルギー車両のBMS,産業用電源,周波数変換機,伺服電源,太陽光変圧機,充電パイルにおける電流検出とシャント.
選択 と 買い物 の 助言
- 最大電流,電源消耗,PCB空間に基づいてパッケージと電源評価を選択する.低TCR,低感受性,ケルビン4端設計を優先する.
- 溶接プロセスは再流溶接と一致しなければならない.必要に応じて,保護のためにコーティングまたはハウジングを適用する.
