シャント

I. 電子機器 / 電力業界（最も一般的）

1. 基本定義と原理

• 性質：低抵抗、高精度の電力抵抗器（ミリΩ/マイクロΩスケール）。
• 原理：測定回路に直列に接続されます。大電流が流れるとミリボルトレベルの電圧降下（U=I×R）が発生し、電圧を測定することで間接的に電流を計算します。
• 代表的な仕様：定格電圧降下は主に75mV/100mVです。例えば、100A/75mVは0.75mΩの抵抗値に相当します。

2. 主な用途

• 大電流測定：ミリボルトメーター/マルチメーターと組み合わせて、大電流（数十アンペアから数万アンペア）のDC電流を測定します。
• レンジ拡張：低レンジの電流計と並列に接続し、ほとんどの電流をシャントに流し、メーターには一部のみを流すことで測定レンジを拡張します。
• 電流サンプリング：BMS、モーター制御、電源、充電パイル、エネルギー貯蔵システムにおける電流監視および保護に使用されます。

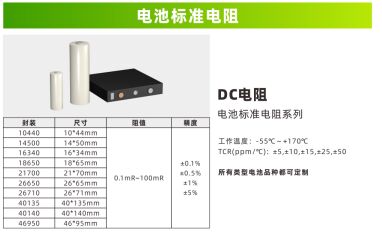

3. 主要パラメータと選定

• 定格電流：5Aから15kAまで。
• 定格電圧降下：60mV、75mV、100mV、150mVなど。
• 精度：0.1%、0.2%、0.5%、1%など。
• 材質：通常はマンガニン合金（温度係数が低く、安定性が良い）。
• 放熱：大電流用途では、温度上昇による精度低下を防ぐために良好な放熱が必要です。

4. 利点と欠点

• 利点：構造がシンプル、低コスト、DC精度が高い、大電流に適している。
• 欠点：電圧降下による損失、発熱、非絶縁、高周波でのリアクタンスによる精度への影響。

II. その他の分野における「シャント」

1. ネットワークシャント（トラフィック複製 / ロードバランシング）

2. 油圧 / 空圧シャント

3. 蛇口シャント（家庭用）

III. 使用上の注意

• 測定回路に直列に接続する必要があります。
• 定格電流は実際の最大電流よりも大きくする必要があります（20%の余裕を推奨）。
• 接触抵抗を減らすために配線を確実に接続してください。高精度測定には4線式接続を推奨します。
• 過熱を避けるために放熱に注意してください。
• 主にDCまたは低周波ACに使用されます。高周波用途では注意して使用してください。
