詳細情報 |
|||
| ハイライト: | 110kVのポルセランの電圧増圧器,220kVの電源ステーションの停止装置,メタルオキシドワリスターアレスター |
||
|---|---|---|---|
製品の説明

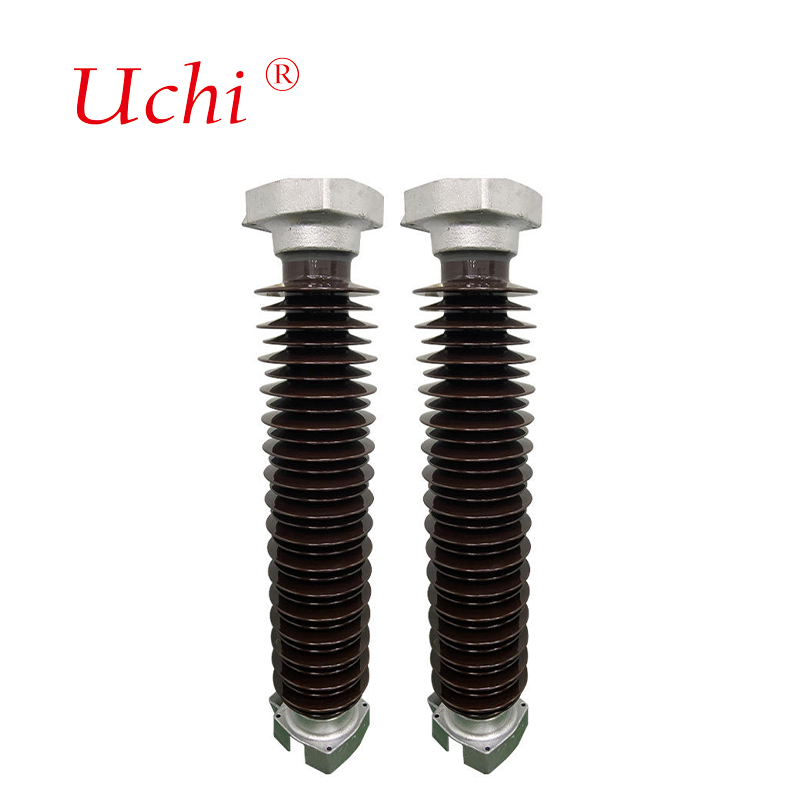

110kV、220kV変電所用磁器避雷器
この磁器避雷器は、電気機器に信頼性の高い保護を提供する高品質な製品です。その耐久性のある構造、効率的な性能、および容易な設置により、産業用途に不可欠です。優れた高電圧保護能力により、高価な機器の損傷を防ぎ、運用上の安全性を確保します。
製品仕様
- タイプ：110kV、220kV変電所用磁器避雷器
- 用途：ステーションタイプ
- 材質：磁器ハウジング
- 色オプション：ブラウンまたはグレー
- 高品質MOVディスク/ブロック
- 100％ルーチンテスト済み
- 認証：KEMA、CEPRI、XIHARI試験レポートおよびISO 9001
- 準拠：GB、IEC、IEEE規格
Uchi ELECTRICの磁器単柱避雷器は、最大500 kVのシステムに対応し、雷および開閉過電圧に対する保護を提供します。設計の特徴：
- 空力的なシェッドプロファイル（IEC 60.815準拠）を備えた磁器ハウジング
- ZnOバリスタ、スペーサー、および位置決めリングは圧縮下で組み立てられています
- 両端に圧力逃がしダイヤフラム
- 真空エアボイドは乾燥空気で置換され、密閉されています
- システムシールは、真空チャンバーを使用してルーチンテスト中に評価されます
- IEC 60099-4規格に従ってテスト済み
技術仕様
| タイプ | 定格電圧（kV） | MCOV（kV） | 最大残留電圧（kV） | 繰り返し電荷移動耐性Qrs C |
|---|---|---|---|---|
| Y10W-51/134 | 51 | 40.8 | 154 | 0.4 |
| Y10W-84/221 | 84 | 67.2 | 254 | 1.0 |
| Y10W-90/235 | 90 | 72.5 | 264 | 1.0 |
| Y10W-96/250 | 96 | 75 | 280 | 1.0 |
| Y10W-102/266 | 102 | 79.6 | 297 | 1.0 |
| Y10W-108/281 | 108 | 84 | 315 | 1.0 |
| Y10W-192/500 | 192 | 150 | 560 | 1.2 |
| Y10W-204/532 | 204 | 159 | 594 | 1.2 |
| Y10W-216/562 | 216 | 168.5 | 630 | 1.2 |
主な特徴
- 高品質な設計と製造
- 外部および内部に釉薬処理
- 単柱のバリスタ、空気キャビティ付きスプリングロード
- 高エネルギー処理と汚染性能
- 最大65 kAの圧力逃がし性能
- 安全な非粉砕短絡挙動
- グレーまたはブラウンで利用可能
製品の利点
- 高電圧保護： 機器を損傷する電圧サージから保護します
- エネルギー効率： 低エネルギー消費で動作します
- 簡単な設置： 専門的なサービスを必要とせずに簡単なセットアップ
- 耐久性のある構造： 長い耐用年数のための耐候性磁器ハウジング
- 安全性保証： 電気的危険と火災のリスクを軽減します
- 費用対効果： 機器の損傷とダウンタイムを最小限に抑えます
アプリケーション
- 発電所と変電所
- 産業プラント（製造、鉱業、石油およびガス）
- 重要な施設（空港、病院）
- 商業ビルと住宅複合施設
