製品の説明

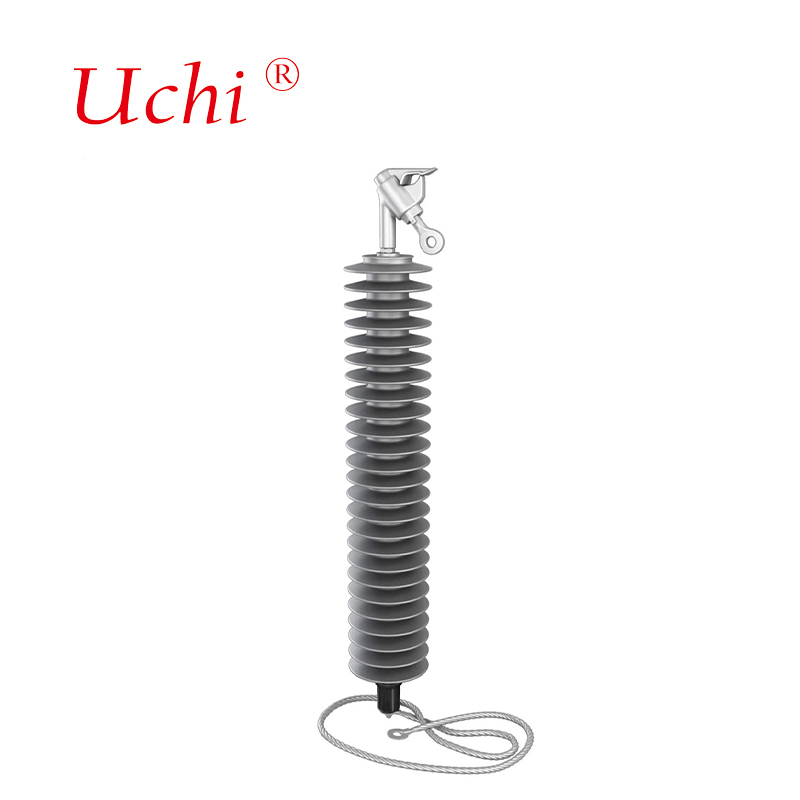

中電圧および高電圧送電線用金属酸化物アレスタ
当社の送電線用避雷器は、落雷から電気インフラを保護するための高品質で信頼性が高く、費用対効果の高いソリューションを提供します。5年間の保証、簡単な設置、優れた設計により、当社の避雷器は長年にわたり安定した保護を提供します。
送電線用避雷器の仕様
- タイプ: MVおよびHV
- 用途: MVおよびHVタイプの送電線用避雷器
- 材質: ポリマーハウジング
- 色: グレー
- 高品質MOVディスク/ブロック
- 100%ルーチンテスト済み
- KEMA、CEPRI、XIHARI試験報告書およびISO 9001品質認証
- GB、IEC、IEEEおよびその他の規格に準拠
当社のラインシミュレーションに従い、推奨される場所に送電線用避雷器を設置することで、過電圧保護が強化されます。特にその数量と設置場所に関して、最適な送電線用避雷器を選択することで、全体的なラインシステムの信頼性と供給される電力の品質が大幅に向上します。
有益な用途
- 雷保護性能の向上
- 接地不良や雷活動の活発化による停電の削減
- 二重回線停電率の削減/下部構造配電線の保護
- 開閉サージ制御の提供 - 構造最適化とクリアランスの削減
- 安全性の向上 - 人身傷害や機器の損傷の防止
- ラインのアップグレードとコンパクション用 - 絶縁レベルの削減
- ライン上でのライブ作業用 - 最小接近距離の一時的な短縮
- ラインシステムにおける設置コストと損失の削減（停電）

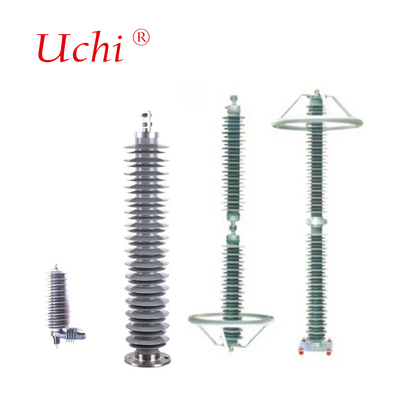

2種類の送電線用避雷器設計をご利用いただけます
1. ギャップレスラインアレスタ（NGLA）
ギャップレスラインサージアレスタ（NGLA）は、高い取り付け柔軟性と運用信頼性を提供します。タワー設計と碍子およびラインの配置に応じて、これらのアレスタは碍子に直接、またはタワーに取り付けることができます。NGLAは、過電圧を碍子耐電圧を下回る値に制限します。
NGLAの利点
- 最も柔軟なソリューション（導体、タワー、碍子などへの設置）
- 熱過負荷の場合にアレスタを切り離す切断器が直列に設置されています
- 交換をスケジュールできるまで架空線の継続的な運用を保証します
- 高エネルギー吸収能力により、雷および開閉過電圧に対する非常に高いレベルの保護を提供します
- 最新のIEC 60099-4規格に準拠するように設計およびテストされています
2. 外部ギャップラインアレスタ（EGLA）
EGLAラインサージアレスタは、通常の条件下でラインサージアレスタのアクティブ部分をライン電圧から電気的に絶縁する外部スパークギャップを直列に配置しています。落雷の場合、スパークギャップがフラッシュオーバーし、アレスタは地絡電流を数kAから数アンペアに制限し、10ms以内にアークを消滅させるため、両方のラインエンドで遮断器を動作させる必要はありません。
EGLAの利点
- 通常の条件下では、直列ギャップがアレスタ部分をシステム電圧から切り離すため、漏れ電流はありません
- アレスタの定格電圧が低い
- 切断器や接地リードは不要です
- 短いクリアランスの多重回線タワーに適しています - 非常にコンパクトな設計により、非常に小さなクロスアームクリアランスのタワーにも設置できます
- ライブ設置に適しています
- ポリマー碍子を備えた完全なEGLAソリューションも利用可能です
技術仕様
| タイプ | 定格電圧 | MCOV(KV) | 8/20電流インパルスを使用した最大残留電圧（kV） | 沿面距離（mm） | 乾燥アーク距離（mm） |
|---|---|---|---|---|---|
| YH10W-3 | 3 | 2.55 | 7.5 | 8.2 | 9.2 | 250 | 146 |
| YH10W-6 | 6 | 5.1 | 15.1 | 16.3 | 18.4 | 250 | 146 |
| YH10W-9 | 9 | 7.65 | 22.6 | 24.5 | 27.5 | 370 | 178 |
| YH10W-12 | 12 | 10.2 | 30.1 | 32.6 | 36.5 | 520 | 214 |
| YH10W-15 | 15 | 12.7 | 37.7 | 40.8 | 46.1 | 650 | 250 |
| YH10W-18 | 18 | 15.3 | 45.2 | 48.9 | 55.3 | 650 | 250 |
| YH10W-21 | 21 | 17 | 52.7 | 57.1 | 64.3 | 790 | 284 |
| YH10W-24 | 24 | 19.5 | 60.3 | 65.2 | 73.5 | 920 | 318 |
| YH10W-27 | 27 | 22 | 67.8 | 73.4 | 82.6 | 1050 | 356 |
| YH10W-30 | 30 | 24.4 | 75.4 | 81.6 | 91.6 | 1200 | 392 |
| YH10W-33 | 33 | 26.7 | 82.9 | 89.7 | 99.5 | 1340 | 428 |
| YH10W-36 | 36 | 29 | 90.4 | 97.9 | 109.6 | 1340 | 428 |
| タイプ | 定格電圧（kV） | MCOV(kV) | 8/20電流インパルスを使用した最大残留電圧（kV） | 繰り返し電荷移動耐性Qrs C |
|---|---|---|---|---|
| YH10W-51/134 | 51 | 40.8 | 154 | 134 | 114 | 0.4 |
| YH10W-84/221 | 84 | 67.2 | 254 | 221 | 188 | 1.0 |
| YH10W-90/235 | 90 | 72.5 | 264 | 235 | 201 | 1.0 |
| YH10W-96/250 | 96 | 75 | 280 | 250 | 213 | 1.0 |
| YH10W-102/266 | 102 | 79.6 | 297 | 266 | 226 | 1.0 |
| YH10W-108/281 | 108 | 84 | 315 | 281 | 239 | 1.0 |
| YH10W-192/500 | 192 | 150 | 560 | 500 | 426 | 1.2 |
| YH10W-204/532 | 204 | 159 | 594 | 532 | 452 | 1.2 |
| YH10W-216/562 | 216 | 168.5 | 630 | 562 | 478 | 1.2 |
