詳細情報 |
|||
| ハイライト: | 3kv メタルオキシドバリストール,10kA電源発電所バリストール,D48xH20mmモブバリストール |
||
|---|---|---|---|
製品の説明

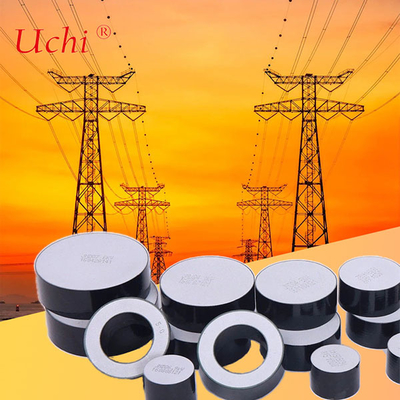

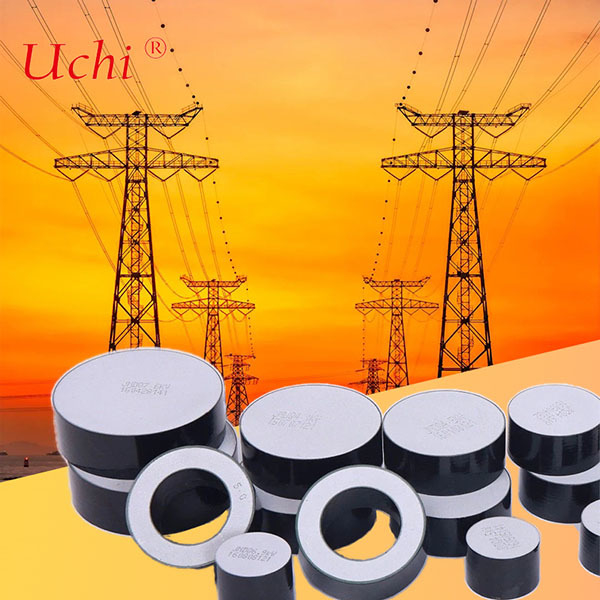

3kv 10ka 発電所 モブ メタルオキシドバリストール (D48*H20mm)
発電所 モブ 金属オキシドバリストール
バリストールは,電圧の応じて変化する電圧抵抗を持つ電子部品である. [1] また,電圧依存抵抗 (VDR) とも呼ばれ,非線形,非オム電流・電圧特性がダイオードに似ているダイオードとは異なり,両方向の電流を通過する際の特徴は同じである.従来,バリストアは2つの直流器を接続して構築されていた.銅酸化物またはゲルマニウム酸化物直線器など,反平行配置で低電圧では,電圧が上昇するにつれて電圧抵抗が低下します.現代 の ワリスター は 主に 微小 の 規模 で しか 方向 的 な 振る舞い を 示す シンター された 陶器 金属 酸化 材料 に 基づい て い ますこのタイプは,MOV金属酸化物バリストールとして知られています.
ワリスターは,最適な動作条件を提供するために,または過度の臨時電圧から保護するために,回路の制御または補償要素として使用されます.保護装置として使用すると,触発されたときに敏感なコンポーネントから過剰電圧によって生成された電流をシャントします.
バリスター (variistor) とは,変容電阻の略語である.この用語は,オム式でない変容電阻のみに使用される.電位計やレオスタットなどの変容電阻は,電圧の変動を制御する電圧の変化を制御する電圧の変化を制御する電圧である.オーム特性を持つ.
MOV は,損傷を受けずに耐えられる電圧範囲に応じて指定されます.他の重要なパラメータは,ワリスターのエネルギー評価,動作電圧,応答時間,最大電流エネルギー評価は,標準化されたトランジエント,例えば8/20マイクロ秒または10/1000マイクロ秒を使用して定義される.ここで8マイクロ秒はトランジエントの前向き時間であり,20マイクロ秒は半分値までの時間です.
製品情報:
製品名:電源発電所 モブ金属酸化バリストール
タイプ:バリストールD48*H20mm
材料:亜鉛酸化物
逮捕者分類SL (IEC標準) の申請
| 仕様 | 直径 | 厚さ | DC基準電圧 (U1mA) | 残電圧の最大比 (8/20us) | 電流の衝動に耐える能力 | 推奨される名値電圧 | 最大エネルギー吸収容量 | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | 10kA で | kA | A について | kV | kJ/kVr | |
| MOV48×20 | 48±05 | 20±05 | 4.0-4 だった8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±05 | 30±05 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±05 | 20±05 | 4.0-4 だった8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±05 | 30±05 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
逮捕者分類 SM (IEC標準) の申請
| 仕様 | 直径 | 厚さ | DC基準電圧 (U1mA) | 残電圧の最大比 (8/20us) | 電流の衝動に耐える能力 | 推奨される名値電圧 | 最大エネルギー吸収容量 | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | 10kA で | kA | A について | kV | kJ/kVr | |
| MOV60×20 | 60±05 | 20±05 | 4.0-4 だった8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±05 | 30±05 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64±05 | 20±05 | 4.0-4 だった8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±05 | 30±05 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
逮捕者分類 SH (IEC標準) の申請
| 仕様 | 直径 | 厚さ | DC基準電圧 (U1mA) | 残電圧の最大比 (8/20us) | 電流の衝動に耐える能力 | 推奨される名値電圧 | 最大エネルギー吸収容量 | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | 10kA で | kA | A について | kV | kJ/kVr | |
| MOV71×20 | 71±05 | 20±05 | 4.0-4 だった8 | 1.66 | 150 | 1400 | 3 | 10.6 |
| MOV71×30 | 71±05 | 30±05 | 6.2-7.0 | 1.66 | 150 | 1400 | 4.5 | 10.6 |
| MOV115/42×20 | 115/42±05 | 20±05 | 4.0-4 だった8 | 1.62 | 100 | 2000 | 3 | 14.7 |
| MOV115/42×24 | 115/42±05 | 24±05 | 5.0-58 | 1.62 | 100 | 2000 | 3.8 | 14.7 |
| MOV115/424×30 | 115/42±05 | 30±05 | 6.2-7.0 | 1.62 | 100 | 2000 | 4.5 | 14.7 |
| MOV138/52×20 | 138/52±0 について5 | 20±05 | 4.0-4 だった8 | 1.65 | 100 | 2500 | 3 | 17.5 |
| MOV138/52×24 | 138/52±0 について5 | 24±05 | 5.0-58 | 1.65 | 100 | 2500 | 3.8 | 17.5 |
| MOV138/52×30 | 138/52±0 について5 | 30±05 | 6.2-7.0 | 1.65 | 100 | 2500 | 4.5 | 17.5 |
