製品の説明

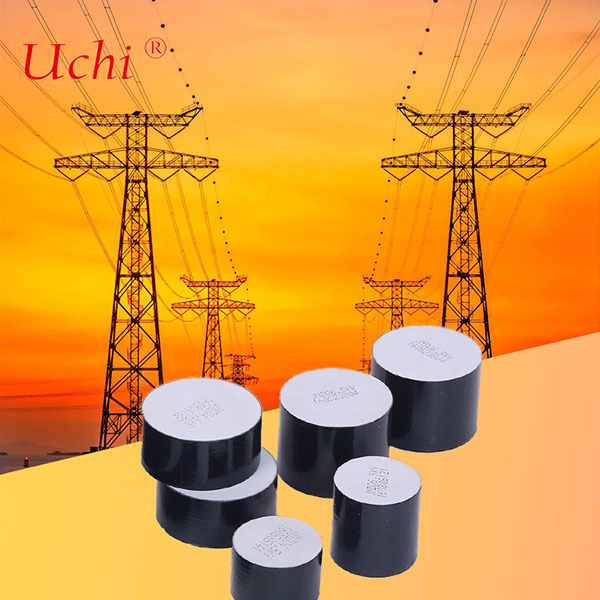

過電圧保護用3kV 5kA金属酸化物バリスタMOVブロックサージアレスタ
酸化亜鉛粒子と、それらを囲む高抵抗の粒界層からなる複雑な構造で、直列および並列に接続されています。したがって、酸化亜鉛粒子のサイズが同じであれば、バリスタ電圧は厚さに比例し、サージ耐性はMOVの断面積に比例します。
通常の抵抗素子と比較して、MOVは非常に大きな非線形電圧電流特性を持ち、印加電圧が小さい領域では絶縁体として、雷サージなどの電圧が大きい領域では導体として機能します。これにより、雷サージから機器を安全に保護することが可能になります。
主な特徴
- 優れた非オーム性: 過大なサージがMOVに印加されると、端子電圧は低く保たれ、電子機器や電力設備を保護します。
- 高いサージ耐性: ZnOセラミックスの高い均一性と、優れた絶縁性を備えた高コラリング材により、均一な電流の流れを実現。
- 長寿命: 安定したシステム電圧印加下での高い信頼性。
- 幅広い製品範囲: 低電圧から高電圧まで、多様な要件に対応するACおよびDC製品の包括的な選択肢。
- 国際規格への準拠: MOVは、サージアレスタおよびSPDに関するIEC、IEEE、UL、その他の国際規格に適合しています。
製品仕様
製品名: 金属酸化物バリスタ抵抗器 D32*20mm Uchi electric
タイプ: バリスタ D32*H20mm
材質: 酸化亜鉛
アレスタ分類DM（IEC規格）への適用
| 仕様 | 直径（mm） | 厚さ（mm） | D.C.基準電圧（U1mA）（kV） | 5kAでの残留電圧の最大比率（8/20us） | 電流インパルス耐性 | 推奨定格電圧（kV） | 最大エネルギー吸収容量（kJ/kVr） |
|---|---|---|---|---|---|---|---|
| MOV30×3 | 30±0.5 | 3.0±0.5 | 0.6-0.8 | 1.82 | 40（4/10us）150（2ms） | 0.28 | 0.8 |
| MOV30×6 | 30±0.5 | 6.0±0.5 | 1.2-1.6 | 1.82 | 40（4/10us）150（2ms） | 0.5 | 0.8 |
| MOV30×20 | 30±0.5 | 20±0.5 | 4.0-4.8 | 1.82 | 65（4/10us）150（2ms） | 3 | 1.2 |
| MOV30×30 | 30±0.5 | 30±0.5 | 6.2-7.0 | 1.82 | 65（4/10us）150（2ms） | 4.5 | 1.2 |
| MOV32×20 | 32±0.5 | 20±0.5 | 4.0-4.8 | 1.75 | 65（4/10us）200（2ms） | 3 | 1.6 |
| MOV32×30 | 32±0.5 | 30±0.5 | 6.2-7.0 | 1.75 | 65（4/10us）200（2ms） | 4.5 | 1.6 |
| MOV35×20 | 35±0.5 | 20±0.5 | 4.0-4.8 | 1.73 | 65（4/10us）250（2ms） | 3 | 2.0 |
| MOV35×30 | 35±0.5 | 30±0.5 | 6.2-7.0 | 1.73 | 65（4/10us）250（2ms） | 4.5 | 2.0 |
アレスタ分類DH（IEC規格）への適用
| 仕様 | 直径（mm） | 厚さ（mm） | D.C.基準電圧（U1mA）（kV） | 10kAでの残留電圧の最大比率（8/20us） | 電流インパルス耐性 | 推奨定格電圧（kV） | 最大エネルギー吸収容量（kJ/kVr） |
|---|---|---|---|---|---|---|---|
| MOV36.5×20 | 36.5±0.5 | 20±0.5 | 4.0-4.8 | 1.83 | 100（4/10us）350（2ms） | 3 | 2.5 |
| MOV36.5×30 | 36.58±0.5 | 30±0.5 | 6.2-7.0 | 1.83 | 100（4/10us）350（2ms） | 4.5 | 2.5 |
| MOV42×20 | 42±0.5 | 20±0.5 | 4.0-4.8 | 1.81 | 100（4/10us）400（2ms） | 3 | 3.4 |
| MOV42×30 | 42±0.5 | 30±0.5 | 6.2-7.0 | 1.81 | 100（4/10us）400（2ms） | 4.5 | 3.4 |
