製品の説明

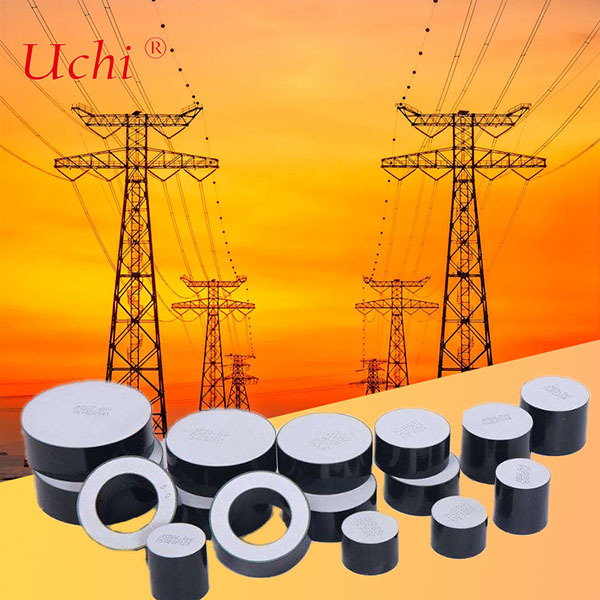

超電圧停止装置のための亜鉛金属酸化物バリストールブロック
DCおよび高梯度アプリケーションのために設計
亜鉛酸化バリスターは,電圧依存型,非線形装置で,電動特性はバックツーバックのゼナー二極管に似ている.主に ZnO で構成され,他の金属酸化物 (ビスムート) の少量添加物コバルト,マンガネス) は,製造中にセラミック半導体にシンターされます.
結晶的な微細構造により,MOVは,デバイス全体に高いレベルの過渡エネルギーを散布することができ,以下のような用途に最適です.
- 産業用/交流線での雷弾抑制と高エネルギー臨時保護
- 低電圧電源と自動車用アプリケーションにおける直流回路保護
テクニカル仕様
タイプ:バリスター D42*H20mm
材料:金属オキシドバリストール
材料:金属オキシドバリストール
主要な構造的特徴
- P-N 交差点半導体特性を形成する粒の境界で分離された導電性 ZnO 粒のマトリックス
- 粒の境界線は低電圧での電導をブロックし,高電圧での非線形電導を可能にします
- 各 ZnO 粒子は粒子の境界で半導体結合として作用します
- 亜鉛オキシドベースの粉末を陶器部品に形作り,シンテリングにより製造
性能仕様
逮捕者分類 DH (IEC標準) の申請
| 仕様 | 直径 (mm) | 厚さ (mm) | DC基準電圧 (U1mA) (kV) | 10kAでの残電圧の最大比 (8/20us) | 電流衝動耐える能力 (4/10us kA) | 電流インパルス耐える能力 (2ms A) | 推奨される名値電圧 (kV) | 最大エネルギー吸収容量 (kJ/kVr) |
|---|---|---|---|---|---|---|---|---|
| MOV36.5×20 | 36.5±05 | 20±05 | 4.0-4 だった8 | 1.83 | 100 | 350 | 3 | 2.5 |
| MOV36.5×30 | 36.58±05 | 30±05 | 6.2-7.0 | 1.83 | 100 | 350 | 4.5 | 2.5 |
| MOV42×20 | 42±0 でした5 | 20±05 | 4.0-4 だった8 | 1.81 | 100 | 400 | 3 | 3.4 |
| MOV42×30 | 42±0 でした5 | 30±05 | 6.2-7.0 | 1.81 | 100 | 400 | 4.5 | 3.4 |
逮捕者分類SLの申請 (IEC標準)
| 仕様 | 直径 (mm) | 厚さ (mm) | DC基準電圧 (U1mA) (kV) | 10kAでの残電圧の最大比 (8/20us) | 電流衝動耐える能力 (4/10us kA) | 電流インパルス耐える能力 (2ms A) | 推奨される名値電圧 (kV) | 最大エネルギー吸収容量 (kJ/kVr) |
|---|---|---|---|---|---|---|---|---|
| MOV48×20 | 48±05 | 20±05 | 4.0-4 だった8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±05 | 30±05 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±05 | 20±05 | 4.0-4 だった8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±05 | 30±05 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
逮捕者分類 SM (IEC標準) の申請
| 仕様 | 直径 (mm) | 厚さ (mm) | DC基準電圧 (U1mA) (kV) | 10kAでの残電圧の最大比 (8/20us) | 電流衝動耐える能力 (4/10us kA) | 電流インパルス耐える能力 (2ms A) | 推奨される名値電圧 (kV) | 最大エネルギー吸収容量 (kJ/kVr) |
|---|---|---|---|---|---|---|---|---|
| MOV60×20 | 60±05 | 20±05 | 4.0-4 だった8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±05 | 30±05 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64±05 | 20±05 | 4.0-4 だった8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±05 | 30±05 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
