詳細情報 |
|||
| ハイライト: | 3kV メタルオキシド電圧電波停止装置,10kA 金属酸化物バリスタ,直径52mmのサージアレスタ |
||
|---|---|---|---|
製品の説明

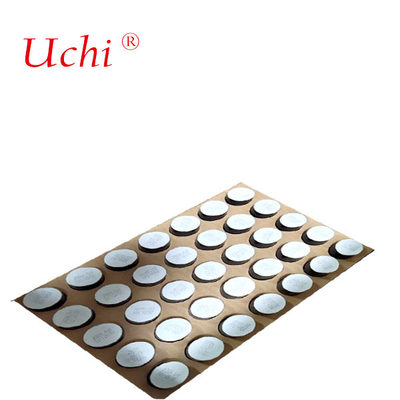

3kV 10ka D52*H20 メタルオキシド オーバージェストレスタ リオスタット (52mm直径)
Uchi Electricは,高電圧および高電圧AC&DCアプリケーションのための高電圧バリストールを提供することができ,これらのデバイスは重要なコンポーネントの寿命を延長します.
• バリスター (または電圧依存抵抗器) は,電圧が変化するにつれて電圧抵抗を変化させる部品です.低電圧では高い電圧抵抗があり,高電圧では低い電圧抵抗がありますシステムでは,急増電圧とピークを重要な部品から遠ざけるのに最適です.
• メタル オキシド ワリスター (MOV) は,亜鉛 オキシド と 他の メタル オキシド を 2 つの メタル プレート や コンタクト プレート の 間 に 置い て 製造 さ れ て い ます.これらの部品の機能と用途は,標準ワリスターと類似しています..
亜鉛酸化物ベースの金属酸化物ワリスター (MOV) は,広く使用されている電圧電波保護部品です.現代の高電力,高密度の電子機器は,より小さな足跡,より高い電流密度とより高い非線形性. 商用で利用可能なMOVでは,電圧能力が限られ,流出電流が高く,機械的な裂け目に関連する信頼性の問題により,これらの要件を満たすことはできません.そのほとんどが不均一性に関連しています微小構造の欠陥や粗い粒子が存在し,これらの限界を克服するために新しい製法とプロセスが開発されています.この研究により,商業用MOVよりも比較的低い温度でシンターできるコンポジションが特定されました.これらの組成物は,低流出電流で高断熱電圧10kV/mmまでだけでなく,しかし,高域では高非線形アルファ系数が50を超える隔熱状態から伝導状態への移行の速度と過電圧保護の効果を測定するものです.商用MOVより10倍以上の断裂強度を示したより大きな非線形性により,MOVの小型化,高電圧突発防護を可能にし,新しい応用分野を開く.
製品情報:

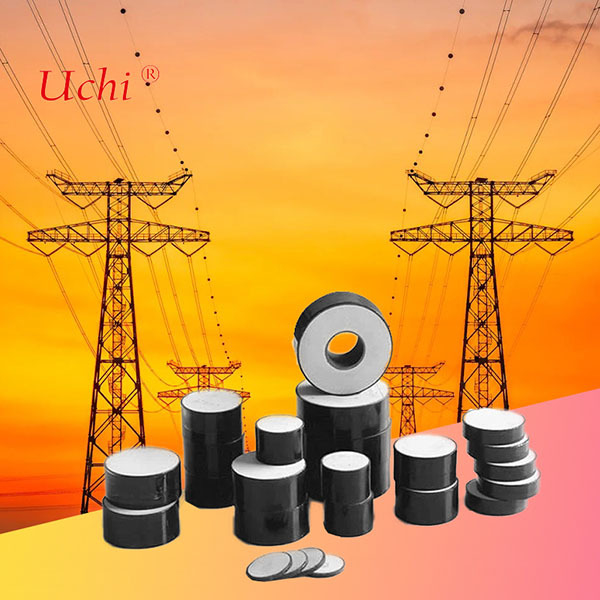

製品名:発電所用高電圧バリストール
タイプ:バリストールD52*H20mm
材料:亜鉛酸化物
逮捕者分類SL (IEC標準) の申請
| 仕様 | 直径 | 厚さ | DC基準電圧 (U1mA) | 残電圧の最大比 (8/20us) | 電流の衝動に耐える能力 | 推奨される名値電圧 | 最大エネルギー吸収容量 | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | 10kA で | kA | A について | kV | kJ/kVr | |
| MOV48×20 | 48±05 | 20±05 | 4.0-4 だった8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±05 | 30±05 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±05 | 20±05 | 4.0-4 だった8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±05 | 30±05 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
逮捕者分類 SM (IEC標準) の申請
| 仕様 | 直径 | 厚さ | DC基準電圧 (U1mA) | 残電圧の最大比 (8/20us) | 電流の衝動に耐える能力 | 推奨される名値電圧 | 最大エネルギー吸収容量 | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | 10kA で | kA | A について | kV | kJ/kVr | |
| MOV60×20 | 60±05 | 20±05 | 4.0-4 だった8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±05 | 30±05 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64±05 | 20±05 | 4.0-4 だった8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±05 | 30±05 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
逮捕者分類 SH (IEC標準) の申請
| 仕様 | 直径 | 厚さ | DC基準電圧 (U1mA) | 残電圧の最大比 (8/20us) | 電流の衝動に耐える能力 | 推奨される名値電圧 | 最大エネルギー吸収容量 | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | 10kA で | kA | A について | kV | kJ/kVr | |
| MOV71×20 | 71±05 | 20±05 | 4.0-4 だった8 | 1.66 | 150 | 1400 | 3 | 10.6 |
| MOV71×30 | 71±05 | 30±05 | 6.2-7.0 | 1.66 | 150 | 1400 | 4.5 | 10.6 |
| MOV115/42×20 | 115/42±05 | 20±05 | 4.0-4 だった8 | 1.62 | 100 | 2000 | 3 | 14.7 |
| MOV115/42×24 | 115/42±05 | 24±05 | 5.0-58 | 1.62 | 100 | 2000 | 3.8 | 14.7 |
| MOV115/424×30 | 115/42±05 | 30±05 | 6.2-7.0 | 1.62 | 100 | 2000 | 4.5 | 14.7 |
| MOV138/52×20 | 138/52±0 について5 | 20±05 | 4.0-4 だった8 | 1.65 | 100 | 2500 | 3 | 17.5 |
| MOV138/52×24 | 138/52±0 について5 | 24±05 | 5.0-58 | 1.65 | 100 | 2500 | 3.8 | 17.5 |
| MOV138/52×30 | 138/52±0 について5 | 30±05 | 6.2-7.0 | 1.65 | 100 | 2500 | 4.5 | 17.5 |
