詳細情報 |
|||
| 熱伝導率: | ≧401W/m・K | 冷却表面処理: | 不動態化熱 |
|---|---|---|---|
| 材料: | 銅+アルミニウム合金 | テクノロジー: | 溶接・パイプ曲げ加工 |
| 特徴: | 競争力のあるコストと効率的な冷却 | 深いプロセス: | CNC加工 |
| 取り付けオプション: | ネジ穴または粘着パッド | クーラントの種類: | エチレングリコール溶液またはシリコーンオイル |
| 熱伝導率: | 高 (銅: ~400 W/mK) | 互換性: | CPU、GPU、パワーエレクトロニクスに最適 |
| 最高使用圧力: | 5バー | ||
| ハイライト: | アルミ製の液体冷却板,酸素フリー銅管埋め込み,高出力電子制御冷却 |
||
製品の説明
アルミベースプレート 埋め込まれた酸素のない銅管を搭載した 高圧・漏れ防止液体冷却プレート 高性能電子制御用
製品概要
埋め込まれた銅管液体冷板は,CNCグリューブ付き6061/3003アルミ合金基板を採用している.折りたたまれた統合型TP2無酸素銅管がアルミグリューブに埋め込まれている.真空溶接または干渉プレス配合プロセスによって銅管はアルミニウムベースと緊密に結合して統合部品を形成します.IGBT などの高電力部品から集中熱を迅速に除去するために,冷却液は連続銅管内を循環する新しいエネルギー発電の電子機器の流体冷却の主要な部品です.
連続した銅管の流れチャネルには,内部スプレースウェードがないため,漏れリスクを大幅に軽減し,卓越した圧力耐性を提供します.高電圧高功率車両搭載ECUとインバーターを含む高信頼性の冷却アプリケーションに理想的です.
主要 な 利点
✅ 連続した銅管回路,超低漏れリスク 折りたたみによって単一のシームレスな酸素のない銅管から製造され,中間溶接接接頭がない.接頭は入口と出口口にのみ配置されている.すべてのユニットは配送前に水静止と空気密度の漏れテストを受けます長期間の車両振動や高低温のサイクル条件下で安定したパフォーマンスを提供します.
✅ 高熱流熱分散のための銅・アルミニウム複合構造 酸素のない銅は,地元のホットスポットからの熱を素早く吸収するために優れた熱伝導性を誇っています. アルミ合金基板は,平らなマウント表面と構造的サポートを提供します.高功率装置の局所的な過熱問題を解決するために,熱消耗性能と軽量設計のバランス.
✅ 熱シミュレーションで完全にカスタマイズできる流通チャネル 蛇形,U形および特殊形の多経路流通チャネルは,要求に応じて設計することができます.銅管のルーティングは,熱源位置に応じて計画できます.基板の輪郭,コントローバーを設置する,位置穴と入口/出口コネクタの位置は,限られた設備スペースに適合するために標準ではないすべてにカスタマイズできます.
✅高圧労働条件における高圧耐性 酸素のない銅管は,高い機械的強度を有します.通常の作業圧は1.0MPaに達し,強化版は1.6MPaまでサポートします.従来の空洞型冷板よりもはるかに高い高電圧ECUおよびエネルギー貯蔵コンバーターアプリケーションに適しています.
✅自動車級品質管理,IATF16949生産基準 プレートの平らさを厳格に制御する全プロセス加工と検査.アノード化,防腐および隔熱コーティングが利用可能である.プロトタイプ採取,小批量試験と大量生産がサポートされています.
✅ 制御可能な 待ち時間 管組み込みプロセスは,空洞溶接冷板と比較して,短い生産サイクルを有し,迅速なプロジェクト検証に適しています.
応用シナリオ
🔹 IGBT モジュール 🔹高性能レーザー機器,医療用電源,鉄道輸送用電源モジュール 🔹高功率電源,SVG,工業用高功率周波数変換器の散熱

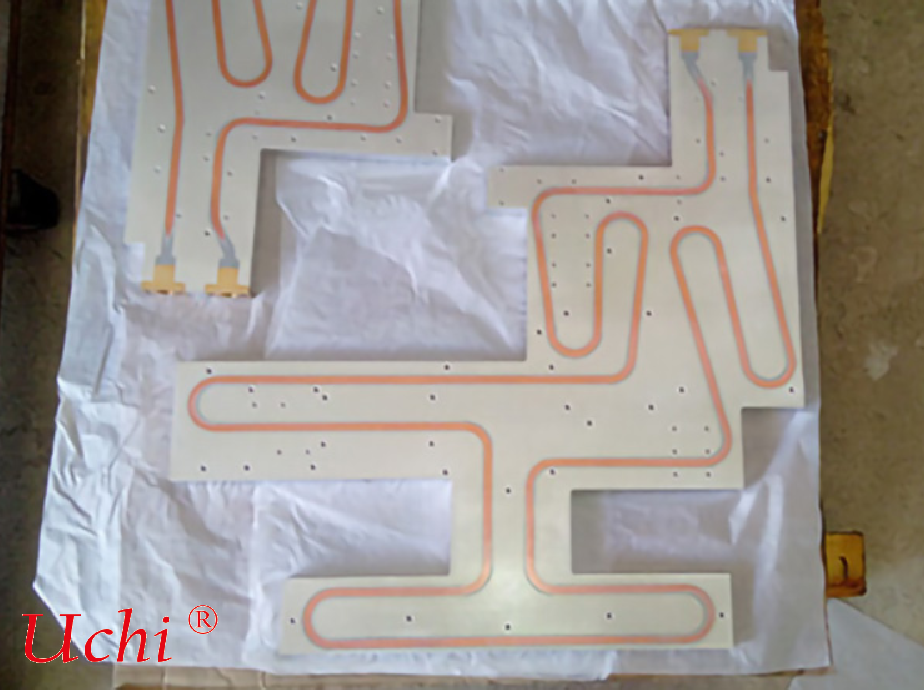

カスタム特殊形のアリウム冷却板,埋め込まれた蛇形型酸素のない銅流通チャネル.基板に複数のマウントホールが予約されています.統合された銅-アルミ製溶接構造は,高圧耐性と漏れ防止性能を達成します車両搭載の電子制御システムの高功率熱消耗のために設計されています. 輪郭,流れチャネルおよびコネクタのカスタマイズが可能です.
