インテリジェント液体冷却マットレス用循環水温度制御モジュール

液体冷却マットレス温度控制主机全套组装流程（所有组件对应三图）
一、组件总览（组件对应三图）

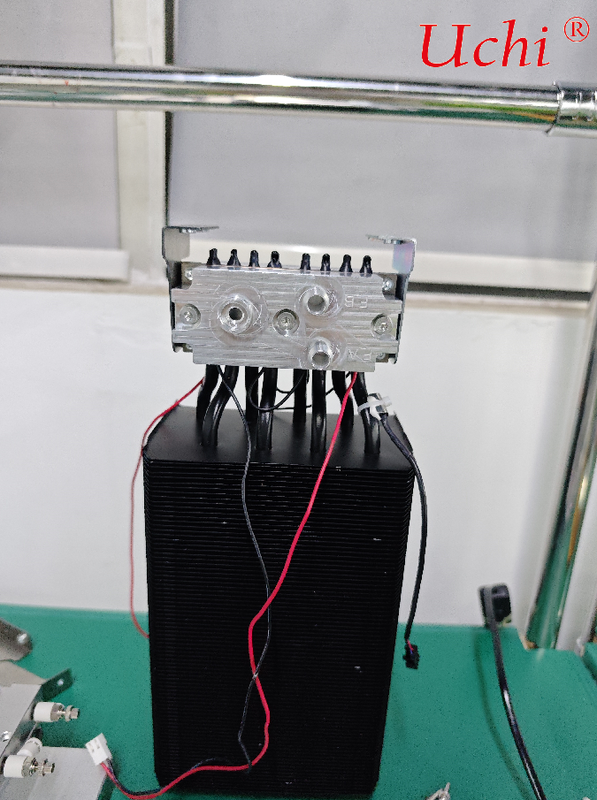

制冷核心模块（图1）：双回路铝制水冷板，8根导热铜管，多颗TEC热电制冷芯片，TEC芯片红黑电源线

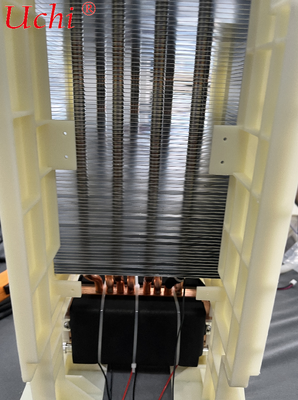

散热总成（图3）：尼龙绝缘风道支架，高密度铝翅片散热器，铜制均热管，TEC芯片黑色导热底座

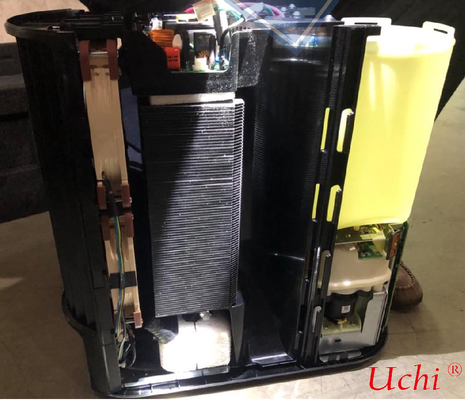

主机外壳、水路及电子控制组件（拆解主机图2）：塑料主机外壳，储水箱，静音循环水泵，主控PCB电路板，减震海绵，线束卡扣，DC散热风扇，水位传感器，温度探头，外接操作面板
二、步骤一：制冷核心与散热总成层叠组装（核心组件热端组装）
清洁TEC制冷芯片热端表面及黑色铜底座平整面，均匀涂抹薄层导热硅脂，以填补缝隙并降低热阻。
将多颗TEC制冷芯片热端紧密压合在黑色底座上，并用扎带临时固定；将TEC芯片冷端朝上，对准上方双回路铝制水冷板。
将每根铜制导热管一端插入黑色底座预留管槽，另一端穿过上方高密度铝翅片散热器，确保每根导热管与翅片形成紧密过盈配合，无松动缝隙。
装配米白色尼龙绝缘风道支架，对齐散热器两侧安装孔位，并用螺丝固定，形成封闭式垂直风道，确保风扇所有风量均通过铝翅片。
连接TEC芯片红黑电源线，将线束沿支架预设线槽布线并用卡扣固定，防止因接触金属散热器而造成短路。
三、步骤二：冷端水路水冷板组装
在TEC芯片冷端表面再次涂抹薄层导热硅脂，对齐图1所示双回路FA/EB铝制水冷板，垂直下压使其紧密贴合所有TEC芯片冷端。
均匀用力拧紧水冷板两侧固定螺丝，避免TEC芯片受力开裂；检查三处快接水嘴通畅，并预留外接床垫管道空间。
在8根导热铜管上端与水冷板背部接触处安装导热垫片，以辅助冷端温度均衡，消除局部温差。
四、步骤三：水路系统预组装（水箱+水泵）
取出塑料主机外壳，将黄色储水箱安装至右侧舱内，并固定限位卡扣，防止晃动及漏水。
将储水箱底部与静音DC循环水泵连接，压紧密封圈止水渗漏；通过硅胶软管将水泵进出水口分别连接至水冷板的FA和EB循环端口。
串联安装水流传感器和水温探头至水路，将所有管路布置于侧面线槽，并预留补水口溢流口；所有接头用喉箍紧固，防止循环时漏水。
在水泵及散热器底部粘贴白色减震海绵，以隔离振动，降低整机夜间运行噪音。
五、步骤四：电子控制系统接线及安装
将主控PCB电路板安装至主机顶部舱内，并固定绝缘支撑柱，避免电路板与金属散热器接触。
按类别连接线束：
电源线：将TEC红黑电源线、水泵电源线及散热风扇电源线连接至主板电源输出端。
传感器信号线：将水温探头、床垫分区温感及低水位传感器连接至主板信号采集端。
面板通信线：将外接操作面板的排线插入主板通信接口。
所有线束分层固定于左侧线槽内，使用棕色塑料卡扣整齐排列，防止管路及风扇刮蹭线材；将冗余线材盘绕固定，消除共振噪音。
六、步骤五：主机外壳闭合及风道组装
将已完全组装好的制冷与散热模块整体推入主机中部舱内，并用螺丝固定于底座。
将DC散热风扇安装于散热器前方风道位置，风扇朝向铝翅片吹风，形成强制对流散热。
对齐主机上下两层塑料外壳卡扣，整体扣合，并用螺丝锁紧外壳；预留水冷板外接水管及电源线出线口。
检查所有活动部件：风扇转动无摩擦，水泵运行平稳无卡滞，水箱可正常抽出加水，水路接头无挤压弯折。
七、步骤六：整机通水通电测试（强制出厂检验）
水路测试
向水箱注入蒸馏水，启动水泵循环10分钟，检查所有接头及水冷板有无渗漏水现象。
验证水流传感器可正常检测水流；主板在无水状态下应触发低水位保护关机。
温控性能测试
开启操作面板，分别设置制冷模式18℃及制热模式45℃，测试双回路独立控温效果。
连续运行2小时，检查散热器无过热，风扇转速稳定，TEC芯片无高温降频。
实测夜间噪音不应超过35dB，水流无明显振动或风扇异响。
保护功能测试
手动堵塞散热器风道；主板应通过过温保护自动切断TEC芯片电源。
排空水箱内所有水；低水位保护将关停整机，并在面板提示低水位报警。
八、关键组装易错点规避
⚠️ 导热硅脂切勿涂抹过厚，薄薄一层即可。过厚的硅脂会极大增加热阻，降低制冷效率。
铜制导热管严禁弯折或压扁；内部工质回流受阻将直接导致散热失效。
尼龙绝缘支架严禁省略或拆除，否则金属散热器与电源线接触将导致短路烧毁电路板。
水路系统仅限使用蒸馏水；严禁使用自来水进行组装及测试，以免管道过早结垢堵塞。
