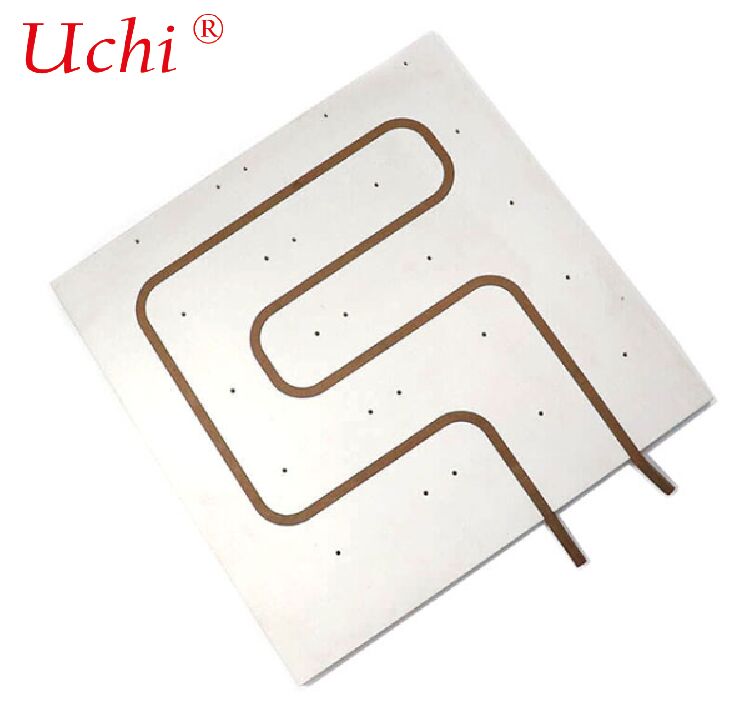

アルミプロファイルの製品パラメータ 設備の散熱器用水冷板

材料:CU1020

サイズ:250x150x15mm

体重: 2.5 kg

技術:CNC加工

特徴:冷却能力が良し,漏れがない

表面処理:油清掃,清掃,消化

熱伝導力 1300W

アルミニウムプロファイルの製品優位性 設備の散熱器用水冷板

これは冷却装置です 現代の機器や機械で重要な役割を担っています 冷却用冷却器がなければ操作システムを破壊し,損失のために何千ドルもかかります.アクティブ・ヒート・シンクでも,パシブ・ヒート・シンクでも,冷却能力は200~300W程度です.非常によく 300W以上の冷却力を有する散熱装置があります現代のラジエーターの限界は?

答えはノーです 技術は 時々変化し ますます先進的な技術が登場し すべては人間の知性と献身によって 貢献されていますより高い冷却熱シンクを要求している例えば,レーザー機器は電力の高出力を必要とし,より多くの熱を発生させる必要があります.温度を正常にして 動作を安定させてくださいこの水冷却プレートはレーザー機器のために指定されています. それは500W以上または1000W冷却することができます.3000W以上も利用できます流量と水の容量に応じて冷却力を調整することができます. 水を伝送するための水銅管,熱を触れるために水冷板と接続された熱源と,低温まで熱を拡散.

アルミニウムプロファイル水冷却プレート

1基本 紹介

• 材料:AL6063 / AL6061 (挤出アルミニウム,良好な熱伝導性と加工可能性)
• 構造:内側には水道/流れ通路, 外部に設置面がある
• 冷却介質:水,グリコール水,冷却油

2主な製造形態

(1) エクストルーデッド アルミプロファイル + カバープレート

• プロセス: 溝通管の片側 → 溶接/結合カバープレート → 掘削入口/出口
• 特徴: 低コスト,大量生産,平坦で長帯水冷却プレートに適しています

(2) 深加工 + 摩擦回合 (FSW)

• プロセス:CNCミール深通道 →摩擦調節溶接カバープレート
• 特徴:高強度,漏れなし,高圧耐性,産業に広く使用,新しいエネルギー

(3) スキーブ + 結合 / 溶接

• 高電力密度,複雑な流域

3典型的な構造と形状

• 直角型平板 (IGBT,インバーター,電池,レーザーでは最も一般的です)
• 長ストライプタイプ (機器キャビネット,電源モジュール配列用)
• 多孔型,蛇形型,平行型,Z型,S型水道
• 設置穴,スレッド穴,階段,穴を避ける

4利点

• 高熱消耗効率:直接接触液体冷却,空気冷却よりもはるかに優れている
• 軽量:アルミニウム密度が低く,機器の統合に適しています
• 良い可塑性: 挤出プロファイルは複雑なセクションにすることができます
• 高度な加工柔軟性:CNCは様々な形とインターフェースを実現できます
• 表面処理による耐腐蝕性

5典型的な用途

• 産業用電源 / インバーター / IGBT / MOSFET
• レーザー装置,レーザーヘッド水冷却
• 新エネルギー車両のモーター制御装置
• 通信基地局,サーバー液体冷却
• 医療機器,高電力LED,エネルギー貯蔵装置

6. キーデザインパラメータ

• 冷却電源と熱流量
• 入水水温と流量
• 圧力耐性 (通常は1~10バー)
• チャンネル幅,深さ,流路長さ
• 表面の平らさと荒さ (熱接触のため)
• インターフェース:G1/4,M5/M6スレッド,高速接続

7表面処理

• アノイド化 (一般的,耐腐蝕,隔熱)
• ニッケル塗装
• 消化
