水冷却プレートの製品パラメータ アルミニウム液体冷却プレートのカスタマイズ

材料:AL 1100

サイズ:20*21.3*2cm

体重: 1.198kg

技術:CNC加工

特徴:高冷却能力

表面処理:油清掃,清掃,消化

熱伝導力:1200W

水冷プレート/アルミ液冷プレート (中国のプロの指示書)
アルミ液冷プレート = アルミ合金液冷冷却プレート,これは高性能機器の水冷却の最も一般的に使用されるコアコンポーネントです.
1基本的な概念
完全な名称:アルミ製の液体冷却板/水冷却熱シンク板/液体冷却板
日本語: アルミ液体冷却板 / 水冷却板
原則: 芯片,電源装置,バッテリーなどから熱を素早く取り除くために,内部に冷却液 (水/アンチフリーズ) を使用します.
2共通の構造 (前述したすべての構造を含む)
CNC精密フリーシング冷板
アルミの部品は全て流通管で磨き上げられ 密封され 溶接され パワーの増幅機やレーザー,サーバーに適しています
アルミニウム挤出冷板
主体として挤出されたアルミプロファイルが使用され,流通チャネルは統合的に形成されます.コストは低く,大規模なバッチに適しています.
ショベル・ラジエーター+液体冷却複合構造
空気冷却の羽 + 水冷却の底板で 熱を散布する方が強い

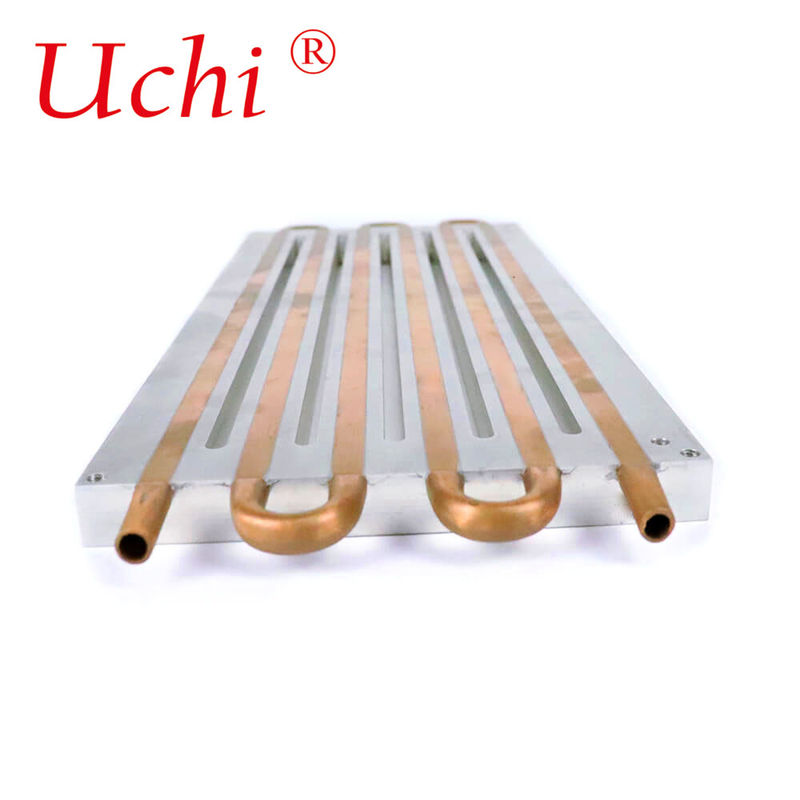

埋められたパイプ/溶接した冷板
銅管はアルミベースプレートに埋められ 溶接され 密封され 高信頼性です
III. 主要な特徴
材料:AL6061/AL6063/ 1060 純アルミ
利点:
熱伝導性が良好で軽量
銅製の冷たいプレートより安く
柔軟な加工で,様々な形を作ることができます
熱消耗効率は,空気冷却よりもはるかに高い
目的:
パワーアンプ,RFモジュール
新エネルギー自動車の電池,モーター,電子制御装置
サーバー,GPU,エネルギー貯蔵,インバーター,レーザー機器
4シンプルな比較 (モデルを素早く選べるように)
CNC アルミ冷板: 高精度,複雑な流通チャンネル → 高級機器,パワーアンプ,レーザー
アルミ冷板: 高コスト性能,高速量産 → バッテリー,エネルギー貯蔵,産業用電源
銅冷板:よりよい熱伝導性,しかし重くて高価 →超高熱流密度のシナリオ

アルミ液体冷却板は,熱を強く散布し,軽量で,コストが低く,信頼性が高く,高電力,高熱流量,限られたスペースを持つほぼすべての産業をカバーしています.液体冷却と熱消耗の最も一般的なソリューションです.
1新エネルギー自動車 (最も重要な用途)
電源電池冷却プレート (電池パック液体冷却)
モーターコントローラ,IGBT/SiCモジュール冷却
自動車充電器 OBC DC DC冷却
電動駆動装置の冷却
2エネルギー貯蔵システム/エネルギー貯蔵発電所
エネルギー貯蔵電池クラスタ 液体冷たいプレート
エネルギー貯蔵コンバーター PCS液体冷却
大規模産業用および商業用エネルギー貯蔵温度制御システム
3データセンター サーバー AI コンピューティング パワー
GPU/CPUの直接冷却水冷却板
サーバーマシン液体冷却
AIトレーニングサーバー,高密度コンピューティングパワー機器
4光通信,無線周波数,電源増幅器
RF電源増幅器 PA
マイクロ波装置,レーダーT/R部品
放送送信機,レーザー装置
5工業用電源電子機器
インバーター,インバーター
高功率電源,電磁電源,インダクション加熱
UPS 断絶しない電源
6医療機器
核磁気共振MRI
CT マシン,医療用レーザー
高精度医療機器の熱散
7レーザーと光電子機器
繊維レーザー,固体レーザー
レーザー切削,溶接,マークする機械
8鉄道輸送,航空宇宙
高速鉄道の引力変換機
航空機器,航空宇宙荷重温度制御
