詳細情報 |
|||
| 材料: | アルミニウム、ステンレス鋼、真鍮、炭素鋼、チタン... | 精度: | ±0.002 ~ ±0.005mm |
|---|---|---|---|
| 証明: | ISO 9001,ROSH,CE,ISO16949 | 加工タイプ: | CNC旋盤、CNCフライス盤、CNC穴あけなど |
| 表面: | アノジス 磨き | タイプ: | ブローチ加工、ドリル加工、エッチング/化学加工、レーザー加工... |
| ハイライト: | CNC加工した,高速接続管フィッティング,液体冷却プレート管の接続器 |
||
製品の説明

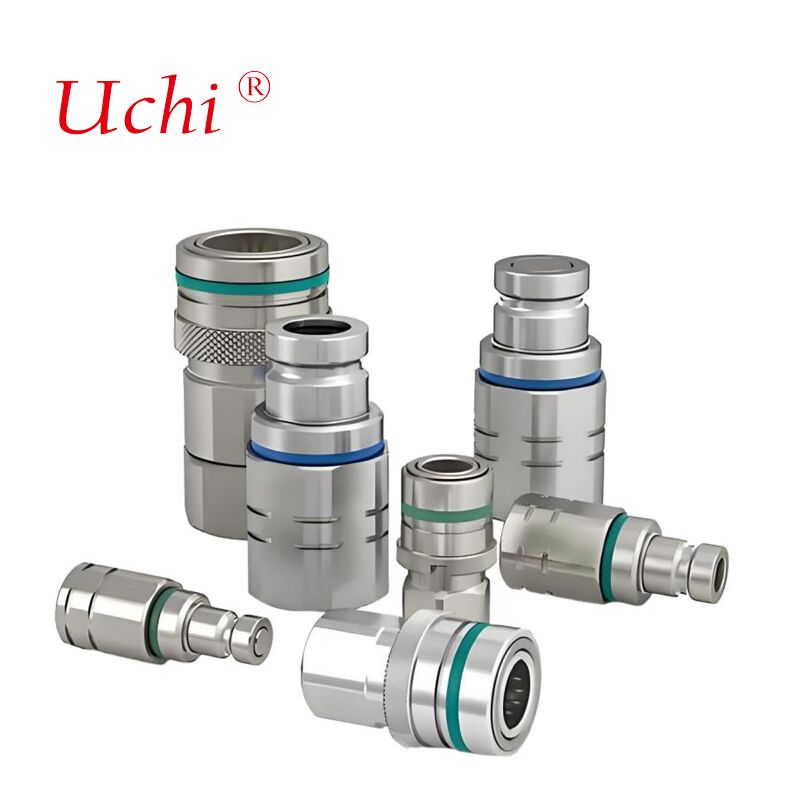

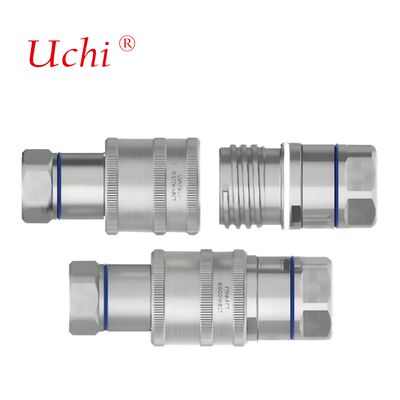

管型冷板のためのCNC加工の快速接続フィッティング部品
液体冷却システムにおけるチューブ型冷たいプレートのために特別に設計された精密CNC加工の高速接続配合部品.
製造仕様
| 処理 | CNCターニング,CNCフレーシング |
| 材料 | アルミ:2000シリーズ,6000シリーズ,7075,5052など ステンレス鋼:SUS303,SUS304,SS316,SS316L,17-4PHなど チタン:F1~F5級 銅: 260,C360,H59,H60,H62,H63,H65,H68,H70など 鋼:1214L/1215/1045/4140/SCM440/40CrMoなど |
| 表面処理 | アノイド化,ビーズブレイスト,シルクスクリーン,PVDプラチ,亜鉛/ニッケル/クロム/チタンプラチ,ブラシング,塗装,粉末塗装,パッシベーション,電球分解,電球磨き,クネル,レーザー/エッチ/エングレーブなど. |
| 許容性 | ±0.002 ~ ±0.005mm |
| 表面の荒さ | ミン・ラ 0.1~32 |
液体冷却システムの材料選択ガイド
| 応用シナリオ | 主体材料の推奨 | 密着物 の 推奨 材料 | 主要 な 利点 | 選抜注釈 |
|---|---|---|---|---|
| データセンターサーバーの液体冷却プレート | 銅/6061 アルミ合金 | ニトリルブタディエンゴム (NBR) | 適正なコスト,優れた加工可能性,水グリコール冷却液と互換性;簡単に組み立て,分解 | システム作業圧 ≤3.0 MPa 長期間の高温 (>100°C) 状態を避ける |
| 新エネルギー車両電池液体冷却回路 | 304/316 ステンレス鋼 | フロアゴム (FKM/Viton) | 高圧耐性 (3.0〜6.0 MPa),振動耐性,衝撃耐性;高温耐性 | ISO 16028 自動車産業基準を遵守する |
| 室外充電台液体冷却システム | 316 ステンレス鋼/ガラス繊維強化 PA66 | フロアゴム (FKM/Viton) | 316不?? 鋼は,屋外の湿気による腐食に耐える.工学用プラスチックには軽量性と優れた隔熱性がある. | IP67以上の保護レベルを満たす |
| 工業用機器のための高温液体冷却 | 316 ステンレス | パーフルーロエラストマー (FFKM) | 超高温耐性 (≤200°C),強烈な腐食性冷却剤に対応する | 高コストで高級産業用シナリオに対応 |
| 消費電子機器のための携帯液体冷却装置 | ポリオキシメチレン (POM) / アルミ合金 | シリコンゴム (VMQ) | 軽量 絶好の保温 極低温耐性 | 低圧 (≤1.0 MPa),正常/低温条件でのみ |
材料 の 選択 の 原則
- 材料の互換性第一水グリコール冷却液については,青銅/アルミ合金+NBR/FKMを優先し,石油ベースの冷却液については,FKM/FFKMシールを使用する.
- 作業状態パラメータのマッチング:定数圧力抵抗は,システムのピーク圧の ≥ 1.5 倍でなければならない.温度抵抗は,システムの極限をカバーしなければならない.
- 費用と業績のバランス一般的なシナリオでは銅/NBRを選択し,高需要のアプリケーションではステンレス鋼/FKMにアップグレードする
製造能力
模具工場には 次のような先進的な設備があります
- 22組の電気放電機 (EDM),その中から2台はMAKINOの鏡式EDM機
- 日本から3台のセイブと1台のソディックを含む9台のワイヤカットEDM (低速)
- 7 スパークエロージョンマシン,10 スライディングマシン,2 フリーシングマシン,1 トートン
設備の仕様
- テーブルサイズ: 500×350 mm
- 速行速度: 5000 mm/min
- 作業部品の最大重量: 500 kg
- 最大電極重量: 50 kg
高精密加工
超Spark4とIES (インテリジェント・エキスパート・システム) テクノロジーを活用して,高度な適応型電源とジャンプ制御を導入し,EDMプロセスを安定させ,加工精度を向上させる.超表面と超エッジ発電技術で装備され,優れた表面仕上げと金属質を保証します.
液体冷却システム技術
高功率液体冷却システムでは,熱吸収が迅速な散熱器が必要である.液体の高固有熱容量を利用して,液体流通を通して大量の熱を移動します数百ワットから1キロワット以上の熱を散らすことができる.
液体冷たいプレートの種類
- 埋められたチューブ液体冷却板:角状のプレート,銅管の内側を埋めて溶接し,その後溶接で密封し
- 液体冷却板の挿入管:溶接または粘着法により,銅管をアルミ板表面に埋め込み,製造
- チャンネル型液体冷却板:孔,挤出,精密加工により銅またはアルミ基板に形成された内部流通経路
- 液体冷却ブロック:スキビングフィン技術によって作成された内部流通チャネルによる高功率チップ熱散用
製品アプリケーション
品質保証
厳格な品質基準を維持し,包括的な試験機器を備えています:
- 1 座標計測機
- 1 投影器
- 2つの水高圧試験機
- 4 熱耐性試験装置
- 2 液体漏洩試験装置
顧客サービスへのコミットメント
- すべての問い合わせに迅速な対応
- 保証された品質で競争力のある価格
- 効率的な生産スケジュール
- 最適な輸送ソリューション
- 総合的な技術支援
よく 聞かれる 質問
あなたは貿易会社ですか? それとも製造会社ですか?
私たちは,熱シンクと水冷却プレートのプロメーカーで,豊富な経験と強力な技術チームを持ち,自動化および機械化された生産を特徴としています.
商品を輸出したことはありますか? どの地域へ?
総生産量の60%は 日本,インド,イギリス,カナダ,アメリカ,ブラジルに輸出されています
従業員は何人いるの?
販売,購入,エンジニアリング,QA,倉庫,生産部門に 約100人の従業員がいます
デザインに同意する場合は サンプルを提供できますか?
はい,我々は,大量生産の前に確認のためのサンプル,必要に応じて技術図面とともに提供します.
どんな梱包方法を使っていますか?
普通の紙箱と 密着性のある布や木製の紙箱で 輸送中に最適な保護のために パーソナライズされた梱包
製品の問題で技術的なサポートをしていますか?
すべての製品は出荷前に完全に検査されます.あらゆる問題に対して,我々は即座に技術的な解決策を提供します.
