製品の説明

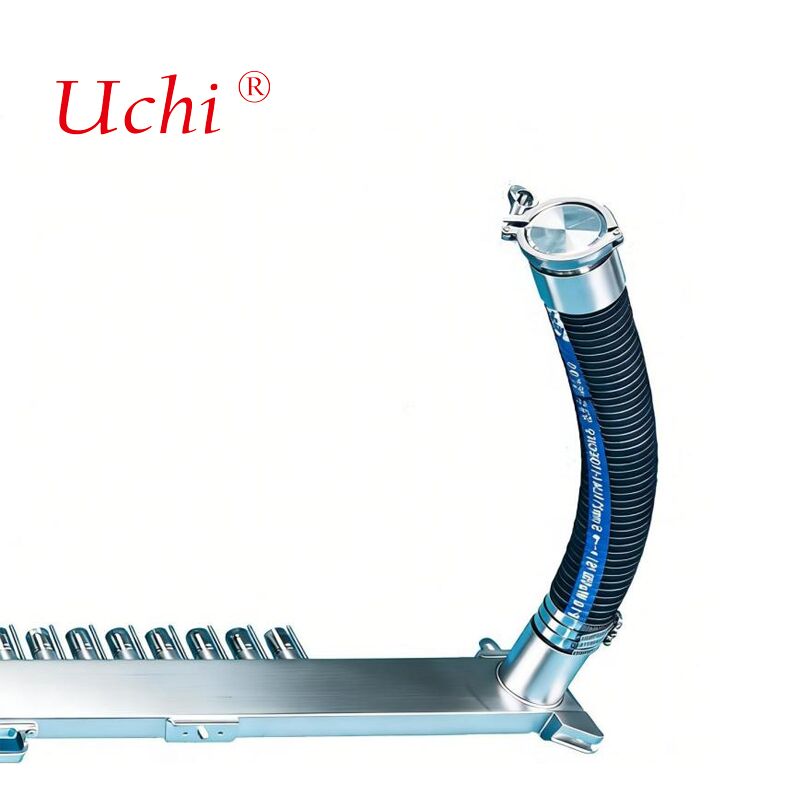

カスタマイズされた水冷配電板アクセサリー
精密液体冷却システム向けに設計された、アルミニウムクーラープレートおよびマニホールド用のカスタマイズされた水冷配電板アクセサリー。
製品概要
マニホールド（液体冷却マニホールドとも呼ばれます）は、液体冷却システムにおける流体分配と収集の中心ハブとして機能します。圧力安定化された分配と集中収集を通じて、複数の分岐冷却ユニット間で均一な冷却流体分配を保証し、システム全体で一貫した放熱性能を維持します。
製品の特徴
- 優れたシール性能のための溶接された分岐ポート
- 高い耐水圧性と耐食性
- 信頼性と安全な操作
- シンプルで美しいブラケットデザイン
- 省スペースな取り付けによる簡単な設置
技術仕様
| 長さ範囲 | 50 cm ～ 250 cm |
| 一般的な材料 | アルミニウム / 銅 / ステンレス鋼 |
適用範囲
床暖房、データセンターの放熱、水道供給システム、空調放熱、工業用水システム
主な適用シナリオ
- 新エネルギー自動車用バッテリーパック: 直列並列バッテリーモジュールレイアウトに適合し、コールドプレートに接続して温度差を±2℃以内に維持し、熱暴走を防ぎます
- データセンターサーバー冷却: 高密度キャビネット構成におけるCPU/GPUコールドプレートの階層的分配設計
- 産業用周波数コンバーター放熱: パワーモジュールの正確な局所放熱のためのコンパクトな統合設計
製造能力
高度な設備インフラ
当社の金型ワークショップは、以下を含む包括的な製造能力を備えています:
- 22台のEDMマシン（2台のMAKINOミラーEDMを含む）
- 9台のワイヤーカットEDMマシン（Seibu 3台、日本Sodick 1台）
- 7台の放電加工機
- 10台の研削盤
- 2台のフライス盤
- 1台の旋盤
技術仕様
| テーブルサイズ | 500×350 mm |
| 早送り速度 | 5000 mm/分 |
| 最大ワーク重量 | 500 kg |
| 最大電極重量 | 50 kg |
高精度加工
SuperSpark4およびIES（インテリジェントエキスパートシステム）技術を利用して、高度な適応電源とジャンプ制御を行い、安定したEDMプロセスと改善された加工精度を保証します。超表面および超エッジジェネレーター技術を搭載し、卓越した表面仕上げと冶金品質を実現します。
液体冷却システム技術
高出力液体冷却システムには、急速な吸熱が可能なヒートシンクが必要です。液体の高い比熱容量を活用し、当社のシステムは液体流を介して大量の熱を伝達し、数百ワットから1キロワットを超える熱を放散できます。
液体コールドプレートの種類
- 埋め込みチューブ液体コールドプレート: プレートに溝を掘り、銅管を埋め込み、溶接し、溶接によって気密にシールすることで、信頼性の高い液密性と優れた熱接触を実現
- 挿入チューブ液体コールドプレート: 溶接または接合プロセスを使用して、銅管をアルミニウムプレート表面に埋め込むことで製造され、厳格な平面度制御が行われます
- チャネル型液体コールドプレート: 銅またはアルミニウム基板に、穴あけ、押出、精密機械加工によって内部流路を形成し、摩擦溶接または高温ろう付けによってシール
- 液体冷却ブロック: スキビングフィン技術によって作成された内部流路を備えた高出力チップ放熱用で、熱交換表面積を最大化
品質保証
以下を含む包括的な試験装置により、厳格な品質基準を維持しています:
- 1台の座標測定機
- 1台のプロジェクター
- 2台の水圧試験機
- 4台の熱抵抗試験機
- 2台の液漏れ試験機
顧客サービスへのコミットメント
- すべてのお問い合わせへの迅速な対応
- 品質保証付きの競争力のある価格設定
- 効率的な生産スケジューリング
- 最適な輸送ソリューション
- 包括的な技術サポート
よくある質問
あなたは商社ですか、それともメーカーですか？
当社は、豊富な経験と強力な技術チームを備えた、ヒートシンクと水冷プレートの専門メーカーであり、自動化された機械化された生産を特徴としています。
以前に商品を輸出しましたか？また、どの地域に？
総生産量の60％は、日本、インド、英国、カナダ、米国、ブラジルに輸出されています。
従業員は何人いますか？
営業、購買、エンジニアリング、QA、倉庫、生産部門全体で約100人の従業員がいます。
設計に同意した場合、サンプルを提供できますか？
はい、量産前に確認用のサンプルを提供し、必要に応じて技術図面も提供します。
どのような梱包方法を使用していますか？
輸送中の最適な保護のために、通常のカートンとタイトプルーフファブリックまたは木製カートンによるカスタマイズされた梱包。
製品の問題について技術サポートを提供していますか？
すべての製品は出荷前に完全に検査されます。問題が発生した場合は、直ちに技術的な解決策を提供します。
