詳細情報 |
|||
| 適用可能な液冷ガン電流: | 400A～600A | 熱源電力: | 1.8kw |
|---|---|---|---|
| 冷却液の種類: | エチレングリコール溶液またはシリコーンオイル | ノイズ: | ≤60dB |
| 動作環境温度: | -35~55°C | 周囲温度: | -30°Cへの55°C |
| 湿度: | 5%～90% | 高度: | ≤2000m |
| 水冷ユニットの寸法: | 350×180×550mm (幅*長さ*高さ) | 入力電圧: | 24V DC |
| 入力電流: | ≤10A | 流量: | 0～5L/min |
| ハイライト: | 充電スタック用液体冷却システム,完全液冷充電スタック,液冷ガン 400A～600A |
||
製品の説明

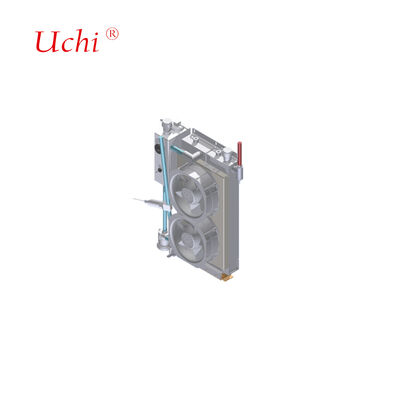

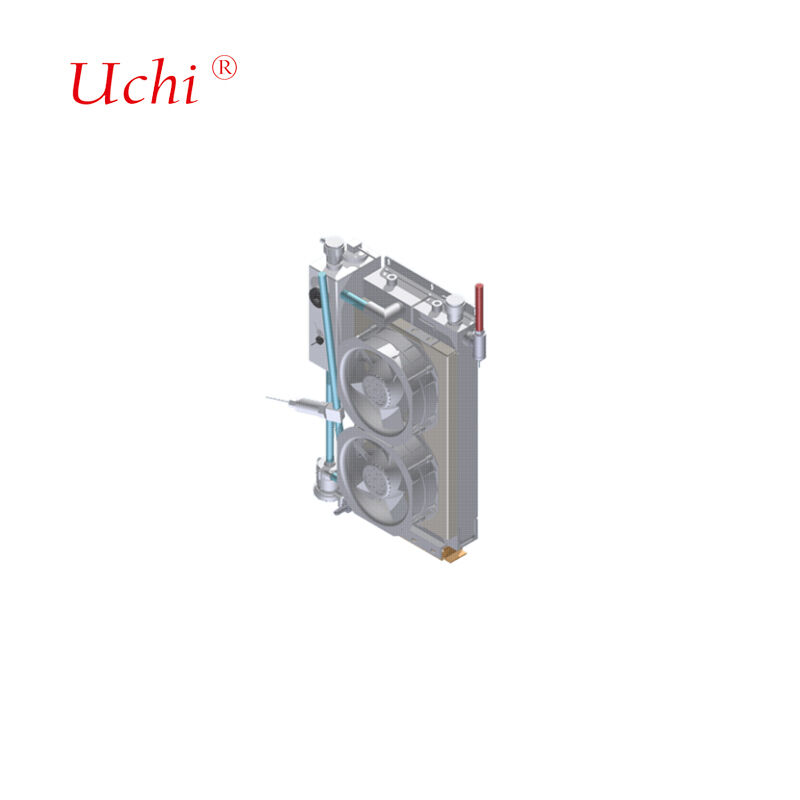

高電流充電用途向け液体冷却システム
400A～600A定格の液体冷却ガンに対応した、超急速充電ターミナル向けに設計された高度な完全液体冷却充電スタックシステム。
システムアーキテクチャ
液体冷却ラジエーター、循環ポンプ、補充ポンプ、水タンク、センサー、ファン、および統合制御システムで構成される包括的な冷却ソリューション。液体冷却スーパーチャージパイルへの底部設置向けに設計されており、完全なカスタマイズ機能を備えています。
技術仕様
- 液体冷却ガン互換性：400A～600A
- 熱源電力：1.8KW
- 冷却液オプション：エチレングリコール溶液またはシリコーンオイル
- 動作温度範囲：-35℃～55℃
- 入力電圧：24V DC; 入力電流：≤10A; 流量：0～5L/分
- 通信インターフェース：485（Modbus RTUプロトコル）
- 騒音レベル：≤60dB
- 周囲条件：-30℃～55℃; 湿度：5%～90%; 標高：≤2000m
- ユニット寸法：350mm（幅）×180mm（奥行き）×550mm（高さ）
コールドプレートラジエーターエンジニアリング
包括的なシミュレーション分析を通じて最適化されたカスタム内部流路設計。当社のエンジニアリングプロセスには、最適な熱的および油圧的性能目標を達成するための反復的なパラメータ調整が含まれます。
生産設備能力
| 設備タイプ | 数量 | 技術パラメータ |
|---|---|---|
| トンネルろう付け炉 | 2台 | 最大溶接寸法：1000mm（幅）* 250mm（高さ）、長さ無制限 最大溶接温度：950℃ 適用材料：銅、アルミニウム |
| 真空ろう付け炉 | 2台 | 最大溶接寸法：800mm * 1200mm * 800mm 最大溶接温度：1200℃ 適用材料：銅、アルミニウム、ステンレス鋼 |
| ヘリウムリーク検出装置 | 2台 | 最大試験寸法：2500mm * 750mm * 700mm 試験圧力範囲：0～3MPa 試験精度：2g/年または≤1*10⁻⁶ Pa*m³/s |
| 静水圧試験装置 | 2台 | 最大試験寸法：2500mm * 1500mm * 1000mm 試験圧力範囲：0～5MPa |
| 空気圧試験装置 | 2台 | 最大試験寸法：無制限 試験圧力範囲：0～5MPa 試験精度：1Pa |
高度なろう付け技術
当社の真空ろう付けプロセスは、母材よりも融点の低いフィラーメタルを使用してアルミニウムプレートを接合し、残留腐食性フラックスなしで非常に強力な接合部を作成します。このハイエンド技術は、均一な加熱、精密な温度制御を提供し、後処理の洗浄要件を排除し、部品の歪みを最小限に抑えます。
液体冷却システム技術
高出力液体冷却システムには、急速な吸熱が可能なヒートシンクが必要です。液体の高い比熱容量を活用し、当社のシステムは液体流を介して大量の熱を伝達し、数百ワットから1キロワットを超える熱を放散できます。
液体コールドプレートの種類
- 埋め込みチューブ液体コールドプレート： プレートに溝を切り、内部に銅管を埋め込み、溶接して密閉することにより製造されます。信頼性の高い液密性、動作の安全性、および優れた熱接触のための高い平坦性を保証します。
- 挿入チューブ液体コールドプレート： 溶接または接合プロセスを使用して、銅管をアルミニウムプレート表面に埋め込むことによって製造され、熱抵抗を最小限に抑えるために厳格な平坦性制御が行われます。
- チャネル型液体コールドプレート： 銅またはアルミニウム基板に、穴あけ、押出成形、精密機械加工によって形成された内部流路。摩擦溶接または高温ろう付けによって密閉されます。
- 液体冷却ブロック： 高出力チップの放熱用。熱交換表面積を最大化するために、スキビングフィン技術を使用して内部流路が作成されています。
材料固有の冷却ソリューション
銅ろう付け液体冷却製品
GB200液体冷却モジュール、H20液体冷却モジュール、光学モジュール液体冷却モジュール、およびその他の銅コールドプレート。リン銅、銀系、ニッケル系、金系のハンダに対応。
アルミニウムろう付け液体冷却製品
LTSサイフォンラジエーター、ダイキャスト電子制御液体冷却ボックス、電源スタンプ液体冷却プレート、モーター電子制御液体冷却プレート、6G-3DRVCラジエーター、およびその他のろう付け液体冷却ラジエーター。
ステンレス鋼ろう付け液体冷却製品
液体冷却マニホールド、DIMM液体冷却モジュール、およびその他のステンレス鋼液体冷却マニホールド。
主な用途
- レーザーおよび医療機器
- EVパワーバッテリーパック冷却
- パワーエレクトロニクスおよびモーター駆動デバイス
- マイクロ波5G伝送システム
- 再生可能エネルギーシステム
- IGBTおよびパワー半導体システム
- データセンターおよび産業用電力アプリケーション
- 防衛システムおよび航空電子工学
- 燃料電池およびトラクションシステム
品質保証
以下を含む包括的な試験設備を備えた厳格な品質基準を維持しています。
- 1 座標測定機
- 1 プロジェクター
- 2 水高圧試験機
- 4 熱抵抗試験機
- 2 液体漏れ試験機
顧客サービスへのコミットメント
- すべてのお問い合わせへの迅速な対応
- 品質保証付きの競争力のある価格設定
- 効率的な生産スケジューリング
- 最適な輸送ソリューション
- 包括的な技術サポート
よくある質問
あなたは商社ですか、それともメーカーですか？
当社は、豊富な経験と強力な技術チームを備えたヒートシンクおよび水冷プレートの専門メーカーであり、自動化および機械化された生産を特徴としています。
以前に商品を輸出しましたか？また、どの地域に？
総生産量の60％は、日本、インド、英国、カナダ、米国、ブラジルに輸出されています。
従業員数は何人ですか？
営業、購買、エンジニアリング、品質保証、倉庫、生産部門全体で約100人の従業員がいます。
設計に同意した場合、サンプルを提供できますか？
はい、量産前に確認用のサンプルを提供し、必要に応じて技術図面も提供します。
どのような梱包方法を使用していますか？
輸送中の最適な保護のために、通常のカートンとタイトプルーフファブリックまたは木製カートンによるカスタマイズされた梱包。
製品の問題について技術サポートを提供していますか？
すべての製品は出荷前に完全に検査されます。問題が発生した場合は、直ちに技術的な解決策を提供します。
