製品の説明

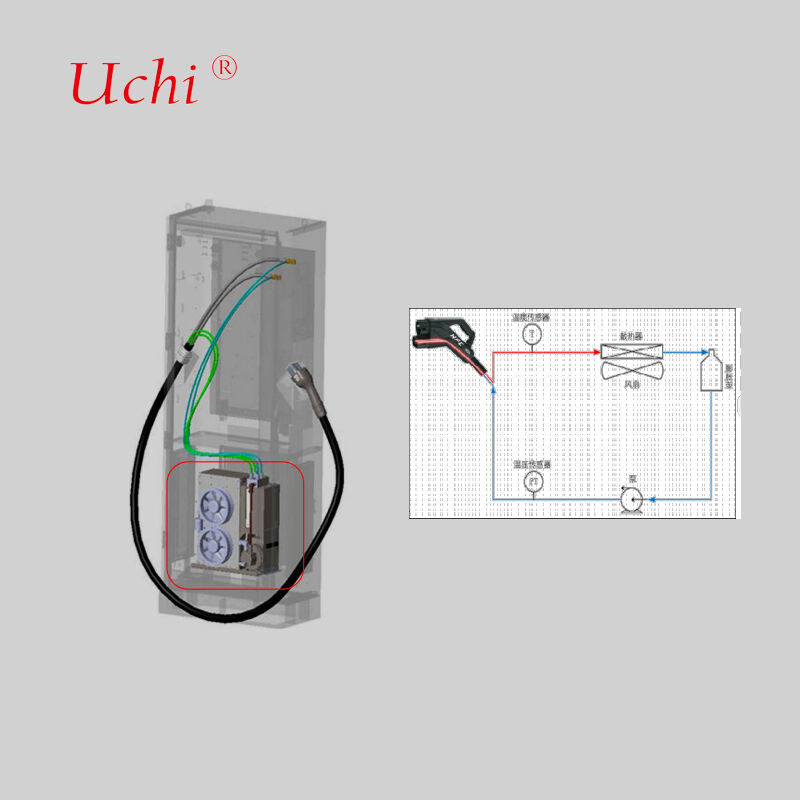

充電コネクタの熱管理のための液体冷却システム
高功率充電装置の熱管理のために設計された先進的な液体冷却システム
システムコンポーネントと構造
- 液体冷却熱交換機,循環ポンプ,補給ポンプ,水タンク,センサー,ファン,制御システムを含む包括的なシステム
- 主要な充電台キャビネットの上に設置するように設計されている
- 600KW超高速充電パイル直線器キャビネットに適しています
応用分野
主に充電銃の熱管理に使用される. システムは充電パイル内への設置のためのコンパクトな設計,容易な保守,顧客要求に基づいて設定できるシステム制御はPLCまたはホストへのRS-485通信のシングルチップマイクロコンピュータによる.
既存の液体冷却式充電砲と互換性があり,複数の電力を有する: 1.5/1.8/2.4/4.5/6.5/9.5 kW,接続器が主流の充電ケーブルと接続器と互換性がある.
冷板散熱器の設計
顧客による電力消費データと熱分布パターンに基づいて オーダーメイドの内部流通チャネル設計私たちのエンジニアリングプロセスは,最適な熱力および水力性能目標を達成するために 繰り返しパラメータ調整を伴う包括的なシミュレーション分析を含みます.
生産設備の能力
| 装置の種類 | 量 | テクニカルパラメータ |
|---|---|---|
| トンネルブレージングオーブン | 2 ユニット | 最大溶接寸法: 1000mm (W) * 250mm (H),長さは無制限 最大溶接温度: 950°C 適用可能な材料:銅,アルミニウム |
| バキュームブレージングオーブン | 2 ユニット | 最大溶接寸法: 800mm * 1200mm * 800mm 最大溶接温度:1200°C 適用可能な材料:銅,アルミニウム,ステンレス鋼 |
| ヘリウム漏れ検出装置 | 2 ユニット | 最大試験寸法: 2500mm * 750mm * 700mm 試験圧力範囲:0〜3MPa 試験精度: 2g/年または ≤1*10−6 Pa*m3/s |
| 水静止試験装置 | 2 ユニット | 最大試験寸法: 2500mm * 1500mm * 1000mm 試験圧力範囲:0〜5MPa |
| パネウマティック試験装置 | 2 ユニット | 最大テスト寸法: 制限なし 試験圧力範囲:0〜5MPa 試験精度:1Pa |
先進 的 な 溶接 技術
私たちの真空溶接プロセスは 塩基材料よりも低温の溶融点を持つ フィルラー金属を用いて アルミプレートを結合し 残留性腐食性流がなく 非常に強い接着を 作り出しますこの高級技術により 均等な暖房ができます精密な温度制御により,洗浄後の要求をなくし,部品の歪みを最小限に抑えます.
液体冷却システム技術
高功率液体冷却システムでは,熱吸収が迅速な散熱器が必要である.液体の高固有熱容量を利用して,液体流通を通して大量の熱を移動します数百ワットから1キロワット以上の熱を散らすことができる.
液体冷たいプレートの種類
- 埋められたチューブ液体冷却板:溶接により密封され,液体の密度が安定し,操作安全性も保証します.高い平らさで優れた熱接触.
- 液体冷却板の挿入管:溶接または結合プロセスを用いてアルミプレートの表面に銅管を埋め込み,最小限の熱抵抗のために厳格な平面性制御で製造される.
- チャンネル型液体冷却板:内部流通経路は,掘削,挤出,精密加工によって銅またはアルミニウム基板に形成され,摩擦溶接または高温溶接によって密封される.
- 液体冷却ブロック:高功率チップの熱散用で スキービングフィン技術で作成された内部流通チャネルで 熱交換表面面積を最大化します
材料特有の冷却製品
銅製の液体冷却製品:GB200液体冷却モジュール,H20液体冷却モジュール,光学モジュール液体冷却モジュール,および他の銅冷却プレート.ニッケル基および金基の溶接物.
アルミ製の溶接液冷却製品:LTSシフォン・ラジエーター 電子制御液体冷却箱 電源スタンプ付き液体冷却プレート モーター電子制御液体冷却プレート 6G-3DRVCラジエーター溶接した液体冷却ラジエーター.
ステンレス鋼で溶接した液体冷却製品:液体冷却マニホールド,DIMM液体冷却モジュール,および他の不?? 鋼液体冷却マニホールド.
主要な用途
- レーザーと医療機器
- 電気自動車の電池パックの冷却
- パワーエレクトロニクスおよびモーター駆動装置
- マイクロ波5G通信システム
- 再生可能エネルギーシステム
- IGBTおよびパワー半導体システム
- データセンターと産業用電源アプリケーション
- 防衛システムと航空機器
- 燃料電池と牽引システム
品質保証
厳格な品質基準を維持し,包括的な試験機器を備えています:
- 1 座標計測機
- 1 投影器
- 2つの水高圧試験機
- 4 熱耐性試験装置
- 2 液体漏洩試験装置
顧客サービスへのコミットメント
- すべての問い合わせに迅速な対応
- 保証された品質で競争力のある価格
- 効率的な生産スケジュール
- 最適な輸送ソリューション
- 総合的な技術支援
よく 聞かれる 質問
あなたは貿易会社ですか? それとも製造会社ですか?私たちは,熱シンクと水冷却プレートのプロメーカーで,豊富な経験と強力な技術チームを持ち,自動化および機械化された生産を特徴としています.
商品を輸出したことはありますか? どの地域へ?総生産量の60%は 日本,インド,イギリス,カナダ,アメリカ,ブラジルに輸出されています
従業員は何人いるの?販売,購入,エンジニアリング,QA,倉庫,生産部門に 約100人の従業員がいます
デザインに同意する場合は サンプルを提供できますか?はい,我々は,大量生産の前に確認のためのサンプル,必要に応じて技術図面とともに提供します.
どんな梱包方法を使っていますか?普通の紙箱と 密着性のある布や木製の紙箱で 輸送中に最適な保護のために パーソナライズされた梱包
製品の問題で技術的なサポートをしていますか?すべての製品は出荷前に完全に検査されます.あらゆる問題に対して,我々は即座に技術的な解決策を提供します.
