詳細情報 |
|||
| 適用可能な超急速充電パイルパワー: | 600kw | 熱源電力: | 30kW |
|---|---|---|---|
| 冷却液の種類: | 冷却液の種類 | システムモジュールの数: | 15 PCS |
| 単一モジュールの流量: | 6L/分 | システム周波数低下温度:: | 60℃ |
| 電力供給要件: | AC 220V、50Hz | 保護クラス: | IP54 |
| ノイズ: | ≤60dB | 周囲温度: | -30~55°C |
| 湿度: | 5%～90% | 高度: | ≤2000m |
| 水冷ユニットの寸法: | 1600×900×475mm（ファンを含む高さ） | ||
| ハイライト: | 600S 液冷充電パイルシステム,600kW 超急速充電パイル整流器,整流器キャビネット用液冷プレート |
||
製品の説明

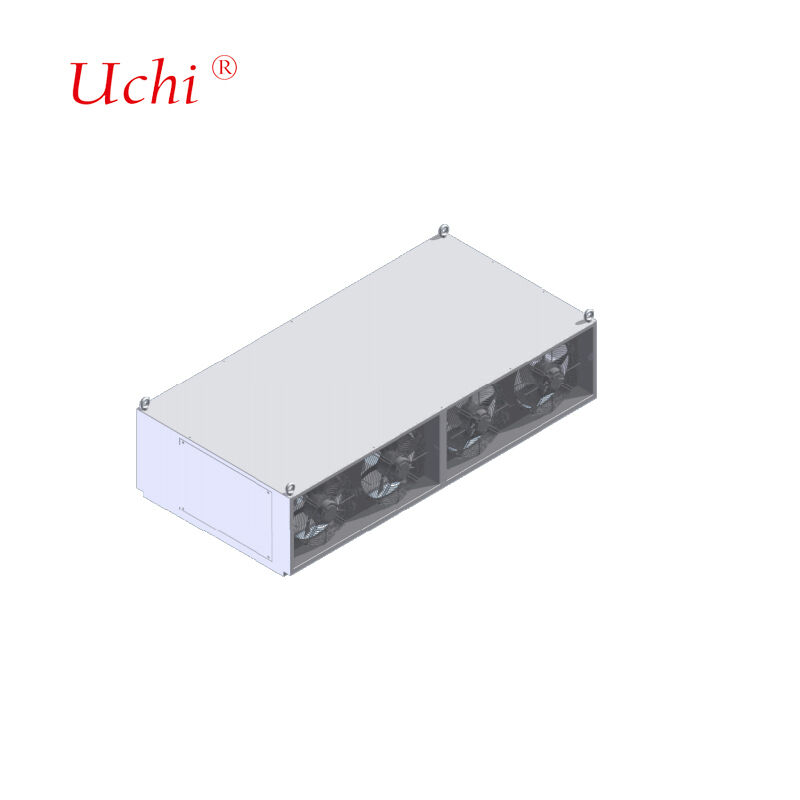

600S 完全液体冷却充電池冷却システム
600kWの超高速充電パイル直線器用キャビネット用に 特別に設計された 先進的な冷却ソリューションで 高功率アプリケーションの優れた熱管理を提供します
システム設計と技術仕様
液体冷却熱管理システム 熱交換機,循環ポンプ,補給ポンプ,水タンク,センサー,扇風機,インテリジェント制御システム充電台のメインキャビネットに上部設置用に設計された.
テクニカルパラメータ
- 適用可能な充電電量: 600kW
- 熱源の電源: 30kW
- 冷却液: 40% エチレングリコル溶液
- システムモジュール:15台 (単一モジュール流量:6L/min)
- 低周波温度: 60°C
- 電源:AC 220V,50Hz
- 保護級:IP54
- 通信インターフェース:RS485 (Modbus RTUプロトコル)
- 騒音レベル: ≤60dB
- 動作温度: -30°Cから55°C
- 湿度範囲: 5%~90%
- 最大高度: 2000m
- 液体冷却装置の寸法: 1600×900×475mm
冷板散熱器の設計
特定の電力消費データと熱分布パターンに基づいて,カスタム化された内部流通チャネル設計. Our engineering process includes comprehensive simulation analysis with iterative parameter optimization to achieve precise thermal and hydraulic performance targets while maintaining optimal fluid flow resistance.
生産設備の能力
| 装置の種類 | 量 | テクニカルパラメータ |
|---|---|---|
| トンネルブレージングオーブン | 2 ユニット | 最大溶接寸法: 1000mm (W) * 250mm (H),長さは無制限 最大溶接温度: 950°C 適用可能な材料:銅,アルミニウム |
| バキュームブレージングオーブン | 2 ユニット | 最大溶接寸法: 800mm * 1200mm * 800mm 最大溶接温度:1200°C 適用可能な材料:銅,アルミニウム,ステンレス鋼 |
| ヘリウム漏れ検出装置 | 2 ユニット | 最大試験寸法: 2500mm * 750mm * 700mm 試験圧力範囲:0〜3MPa 試験精度: 2g/年または ≤1*10−6 Pa*m3/s |
| 水静止試験装置 | 2 ユニット | 最大試験寸法: 2500mm * 1500mm * 1000mm 試験圧力範囲:0〜5MPa |
| パネウマティック試験装置 | 2 ユニット | 最大テスト寸法: 制限なし 試験圧力範囲:0〜5MPa 試験精度:1Pa |
先進 的 な 溶接 技術
私たちの真空溶接プロセスでは 特殊なフィラー金属を用いて アルミプレートを結合し 溶融点がベース材料よりも低く 残留性腐食性フルックスのない 極めて強い接着を 作り出します.この高精度技術により 均等な加熱と 温度制御が確保され 洗浄後の処理が 避けられ 部品の歪みは最小限に抑えられます
液体冷却システム技術
高功率液体冷却システムでは,熱を素早く吸収できる高度な散熱器が必要です.液体の優れた特異熱容量を利用して,液体流通を最適化することで,効率的に大量の熱を移動します.数百ワットから1キロワット以上の熱を散らすことができる.
液体冷たいプレートの種類
- 埋められたチューブ液体冷却板:精密溶接によって密封され,信頼性の高い液体密度,運用安全,高い平らさで優れた熱接触.
- 液体冷却板の挿入管:アルミプレートの表面に銅管を埋め込み,高度な溶接または結合プロセスを用いて,最小限の熱抵抗のために厳格な平面性制御で製造される.
- チャンネル型液体冷却板:精密な掘削,挤出,加工により銅またはアルミ基板に形成された内部流通チャネル,摩擦溶接または高温溶接によって密封される.
- 液体冷却ブロック:高功率チップの熱散用で スキービングフィン技術で作成された内部流通チャネルで 熱交換表面面積を最大化します
材料特有の冷却ソリューション
銅製の液体冷却製品:GB200液体冷却モジュール,H20液体冷却モジュール,光学モジュール液体冷却モジュール,および他の銅冷却プレート.ニッケル基および金基の溶接物.
アルミ製の溶接液冷却製品:LTSシフォン・ラジエーター 電子制御液体冷却箱 電源スタンプ付き液体冷却プレート モーター電子制御液体冷却プレート 6G-3DRVCラジエーター溶接した液体冷却ラジエーター.
ステンレス鋼で溶接した液体冷却製品:液体冷却マニホールド,DIMM液体冷却モジュール,および他の不?? 鋼液体冷却マニホールド.
主要な応用分野
- レーザーと医療機器
- 電気自動車の電池パックの冷却
- パワーエレクトロニクスおよびモーター駆動装置
- マイクロ波5G通信システム
- 再生可能エネルギーシステム
- IGBTおよびパワー半導体システム
- データセンターと産業用電源アプリケーション
- 防衛システムと航空機器
- 燃料電池と牽引システム
品質保証基準
厳格な品質基準と 総合的な試験機器を備えて 製品の信頼性と 性能の一貫性を保証しています
- 1 座標計測機
- 1 投影器
- 2つの水高圧試験機
- 4 熱耐性試験装置
- 2 液体漏洩試験装置
顧客サービスへのコミットメント
- すべての問い合わせに迅速な対応
- 保証された品質で競争力のある価格
- 効率的な生産スケジュール
- 最適な輸送ソリューション
- 総合的な技術支援
よく 聞かれる 質問
あなたは貿易会社ですか? それとも製造会社ですか?
私たちは,熱シンクと水冷却プレートのプロメーカーで,豊富な経験と強力な技術チームを持ち,自動化および機械化された生産を特徴としています.
商品を輸出したことはありますか? どの地域へ?
総生産量の60%は 日本,インド,イギリス,カナダ,アメリカ,ブラジルに輸出されています
従業員は何人いるの?
販売,購入,エンジニアリング,QA,倉庫,生産部門に 約100人の従業員がいます
デザインに同意する場合は サンプルを提供できますか?
はい,我々は,大量生産の前に確認のためのサンプル,必要に応じて技術図面とともに提供します.
どんな梱包方法を使っていますか?
普通の紙箱と 密着性のある布や木製の紙箱で 輸送中に最適な保護のために パーソナライズされた梱包
製品の問題で技術的なサポートをしていますか?
すべての製品は出荷前に完全に検査されます.あらゆる問題に対して,我々は即座に技術的な解決策を提供します.
