詳細情報 |
|||
| 適用可能な超急速充電パイルパワー: | 480KW | 熱源電力: | 24KW |
|---|---|---|---|
| 冷却液の種類: | 冷却液の種類 | システムモジュールの数: | 12個のPC |
| 単一モジュールの流量: | 6L/分 | システム周波数低下温度:: | 60℃ |
| 電力供給要件: | AC 220V、50Hz | 保護クラス: | IP54 |
| ノイズ: | ≤60dB | 周囲温度: | -30~55°C |
| 湿度: | 5%～90% | 高度: | ≤2000m |
| 水冷ユニットの寸法: | 1600×900×475mm（ファンを含む高さ） | ||
| ハイライト: | 480kWの液体冷却充電台,全液体冷却充電システム,液体冷却プレート 480kWの電力 |
||
製品の説明

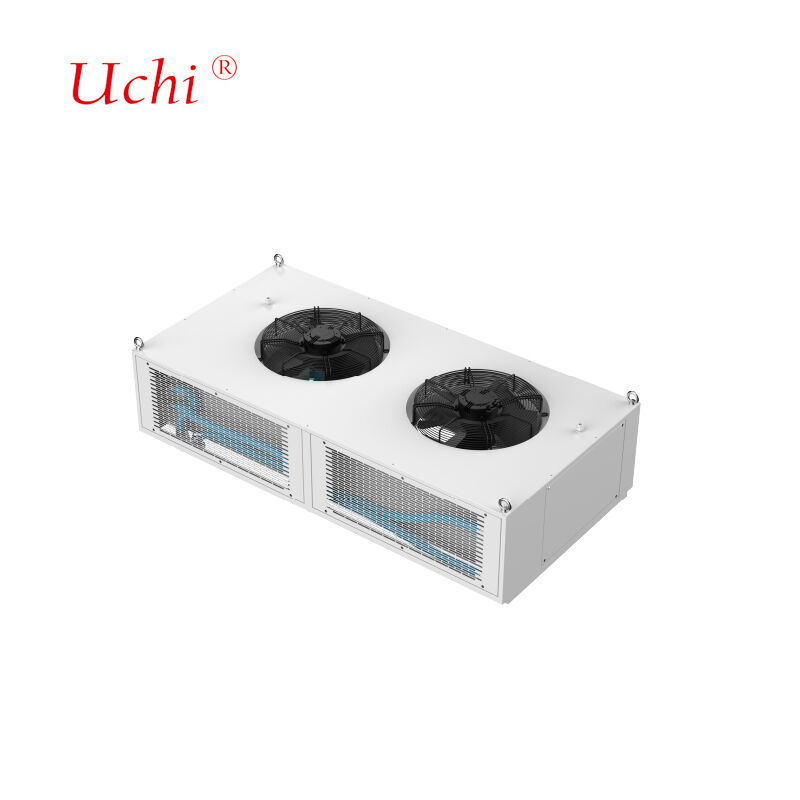

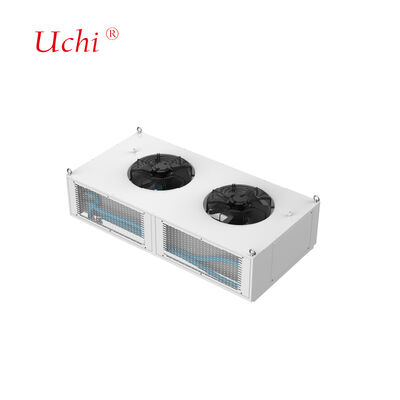

構造設計: 液冷熱交換器、循環ポンプ、補充ポンプ、水タンク、センサー、ファン、制御システムで構成されています。このシステムは、充電パイルのメインキャビネット上部に設置するように設計されており、480kW 超高速充電パイル整流器キャビネット専用に設計されています。
- 適用可能な超高速充電パイル電力: 480kW
- 熱源電力: 24kW
- 冷却液の種類: 40% エチレングリコール溶液
- システムモジュール数: 12 個 (シングルモジュール流量: 6L/分)
- システム周波数低減温度: 60℃
- 電源要件: AC 220V、50Hz
- 保護等級: IP54
- 電気キャビネットとの通信方法: RS485 (Modbus RTU プロトコル)
- ノイズ: ≦60dB
- 周囲温度: -30～55℃
- 湿度: 5%～90%
- 高度: ≦2000m
- 液冷ユニットの寸法: 1600×900×475mm (ファンを含む高さ)
お客様の消費電力データと熱分布パターンに基づいて内部流路を設計し、最適な流体抵抗を維持しながら、特定の温度と均一性の要件を満たします。当社の設計プロセスには、熱的および水力学的性能目標を達成するための反復的なパラメータ調整を伴う包括的なシミュレーション分析が含まれます。
| 設備のタイプ | 数量 | 技術パラメータ |
|---|---|---|
| トンネルろう付け炉 | 2 台 | 最大溶接寸法: 1000mm (W) * 250mm (H)、長さ無制限 最大溶接温度: 950℃ 適用材料: 銅、アルミニウム |
| 真空ろう付け炉 | 2 台 | 最大溶接寸法: 800mm * 1200mm * 800mm 最大溶接温度: 1200℃ 適用材料: 銅、アルミニウム、ステンレス鋼 |
| ヘリウムリーク検出装置 | 2 台 | 最大試験寸法: 2500mm * 750mm * 700mm 試験圧力範囲: 0-3MPa 試験精度: 2g/年または≦1*10⁻⁶ Pa*m³/s |
| 静水圧試験装置 | 2 台 | 最大試験寸法: 2500mm * 1500mm * 1000mm 試験圧力範囲: 0-5MPa |
| 空気圧試験装置 | 2 台 | 最大試験寸法: 無制限 試験圧力範囲: 0-5MPa 試験精度: 1Pa |
当社の真空ろう付けプロセスは、母材よりも融点の低いフィラーメタルを使用してアルミニウムプレートを接合し、残留腐食性フラックスなしで非常に強力な接合部を作成します。このハイエンド技術は、均一な加熱、正確な温度制御を提供し、後処理の必要性をなくし、部品の歪みを最小限に抑えます。
高出力液冷システムには、急速な熱吸収が可能なヒートシンクが必要です。液体の高い比熱容量を活用して、当社のシステムは液体流を介して大量の熱を伝達し、数百ワットから1キロワットを超える熱を放散できます。
- 埋め込みチューブ液冷プレート: プレートに溝を付け、内部に銅管を埋め込み、溶接によって密閉することにより製造されます。信頼性の高い液密性、動作の安全性、および優れた熱接触のための高い平坦性を保証します。
- 挿入チューブ液冷プレート: 溶接または接合プロセスを使用して、銅管をアルミニウムプレートの表面に埋め込むことによって製造され、熱抵抗を最小限に抑えるために厳密な平坦性制御が行われます。
- チャネル型液冷プレート: 銅またはアルミニウム基板上に、穴あけ、押出成形、精密機械加工によって形成された内部流路で、摩擦溶接または高温ろう付けによって密閉されています。
- 液冷ブロック: 高出力チップの放熱用で、熱交換表面積を最大化するために、スキビングフィン技術によって内部流路が作成されています。
銅ろう付け液冷製品: GB200 液冷モジュール、H20 液冷モジュール、光モジュール液冷モジュール、およびその他の銅製コールドプレート。リン銅、銀系、ニッケル系、金系はんだに対応。
アルミニウムろう付け液冷製品: LTS サイフォンラジエーター、ダイキャスト電子制御液冷ボックス、電源スタンプ液冷プレート、モーター電子制御液冷プレート、6G-3DRVC ラジエーター、およびその他のろう付け液冷ラジエーター。
ステンレス鋼ろう付け液冷製品: 液冷マニホールド、DIMM 液冷モジュール、およびその他のステンレス鋼液冷マニホールド。
- レーザーおよび医療機器
- EV パワーバッテリーパック冷却
- パワーエレクトロニクスおよびモーター駆動デバイス
- マイクロ波 5G 伝送システム
- 再生可能エネルギーシステム
- IGBT およびパワー半導体システム
- データセンターおよび産業用電力アプリケーション
- 防衛システムおよび航空電子工学
- 燃料電池およびトラクションシステム
以下を含む包括的な試験装置を使用して、厳格な品質基準を維持しています:
- 1 座標測定機
- 1 プロジェクター計器
- 2 水高圧試験機
- 4 熱抵抗試験機
- 2 液漏れ試験機
- すべてのお問い合わせへの迅速な対応
- 品質保証付きの競争力のある価格設定
- 効率的な生産スケジューリング
- 最適な輸送ソリューション
- 包括的な技術サポート
- あなたは商社ですか、それともメーカーですか？ 当社は、自動化および機械化された生産を特徴とする、ヒートシンクおよび水冷プレートの専門メーカーであり、豊富な経験と強力な技術チームを擁しています。
- 以前に商品を輸出しましたか、またどの地域に？ 当社の総生産量の 60% は、日本、インド、英国、カナダ、米国、ブラジルに輸出されています。
- 従業員は何人いますか？ 販売、購買、エンジニアリング、QA、倉庫、生産部門全体で約 100 人の従業員がいます。
- 設計に同意した場合、サンプルを提供できますか？ はい、量産前に確認用のサンプルを提供し、必要に応じて技術図面も提供します。
- どのような梱包方法を使用していますか？ 輸送中の最適な保護のために、通常のカートンとタイトプルーフファブリックまたは木製カートンを使用したカスタマイズされた梱包。
- 製品の問題について技術サポートを提供していますか？ すべての製品は出荷前に完全に検査されます。問題が発生した場合は、直ちに技術的な解決策を提供します。
