詳細情報 |
|||
| 材料: | 電解銅/アルミニウム合金 | 熱伝導率: | ≧401W/m・K |
|---|---|---|---|
| チャネル幅: | 0.2～0.5mm | 単一のコールドプレートの放熱能力: | ≥ 1200W |
| 耐圧性: | 8バール以上 | 流量: | ≧ 5 L/分 |
| ハイライト: | 暗号通貨マイナー用液冷プレート,高密度マイナー液冷プレート,マルチチップマイナー対応コールドプレート |
||
製品の説明
技術仕様

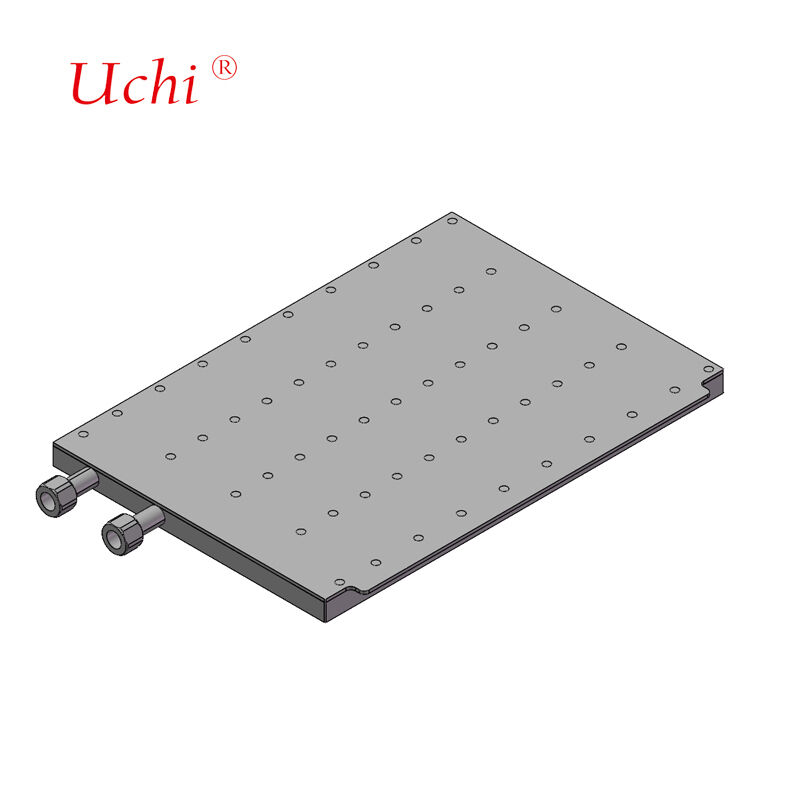

- 構造と材質:電解銅/アルミニウム合金（熱伝導率≥401W/m*K）製の一体型コールドプレート。表面にはマイクロチャネルアレイ（チャネル幅：0.2～0.5mm）が組み込まれています。マルチハッシュボードに対応：1つのコールドプレートは1～2つのマイナーハッシュボードに対応し、≥16個のASICチップをカバーします。
- 放熱性能:単一のコールドプレートの放熱能力≥1200W（単一のマイナーハッシュボードの消費電力に対応）、熱抵抗はわずか0.04℃*cm²/Wです。全負荷時、ASICチップの温度を50℃以下（周囲温度40℃）に制御します。
- 流体とインターフェース:脱イオン水、PG25クーラント、絶縁油に対応。耐圧性≥8bar、流量≥5L/min。漏れ防止クイックコネクト継手（漏れ率< 10⁻⁶ Pa*m³/s）を装備し、ブラインドメーティング（誤差補正：1mm）をサポートしています。
- 寸法と互換性:主流のマイナーの寸法（例：3U/2Uラック）に対応。コールドプレートの厚さは≤15mmで、高密度スタック配置をサポートしています。
応用分野
- 暗号通貨マイナー:Antminer S21eやAvalon A1566HAなどのSHA-256アルゴリズムマイナー、およびBig Dog King DG Hydro 1などのScryptアルゴリズムモデルのハッシュボード放熱に対応しています。
- 大規模マイニングファーム:高密度クラスター配置シナリオ（例：1U/2Uラックマウントマイナー）に適しており、冷却エネルギー消費と騒音を削減します（動作騒音≤50dB）。
- グリーンマイニングシナリオ:廃熱回収システム（例：暖房供給、温室暖房）と連携し、太陽光や風力などの再生可能エネルギー源で電力を供給するマイニングファームに適しています。
コールドプレートラジエーター設計
お客様の消費電力データと熱分布パターンに基づいて内部流路を設計し、最適な流体流動抵抗を維持しながら、特定の温度と均一性の要件を満たします。当社の設計プロセスには、熱的および水力学的性能目標を達成するための反復的なパラメータ調整を伴う包括的なシミュレーション分析が含まれます。
生産設備
| 設備タイプ | 数量 | 技術パラメータ |
|---|---|---|
| トンネルろう付け炉 | 2台 | 最大溶接寸法：1000mm（W）*250mm（H）、長さ無制限 最大溶接温度：950℃ 適用材料：銅、アルミニウム |
| 真空ろう付け炉 | 2台 | 最大溶接寸法：800mm * 1200mm * 800mm 最大溶接温度：1200℃ 適用材料：銅、アルミニウム、ステンレス鋼 |
| ヘリウムリーク検出装置 | 2台 | 最大試験寸法：2500mm * 750mm * 700mm 試験圧力範囲：0～3MPa 試験精度：2g/年または≤1*10⁻⁶ Pa*m³/s |
| 静水圧試験装置 | 2台 | 最大試験寸法：2500mm * 1500mm * 1000mm 試験圧力範囲：0～5MPa |
| 空気圧試験装置 | 2台 | 最大試験寸法：無制限 試験圧力範囲：0～5MPa 試験精度：1Pa |
高度なろう付け技術
当社の真空ろう付けプロセスでは、母材よりも融点の低いフィラーメタルを使用してアルミニウムプレートを接合し、残留腐食性フラックスなしで非常に強力な接合部を作成します。このハイエンド技術は、均一な加熱、精密な温度制御を提供し、後処理の洗浄要件を排除し、部品の歪みを最小限に抑えます。
液体冷却システム技術
高出力液体冷却システムには、急速な熱吸収が可能なヒートシンクが必要です。液体の高い比熱容量を活用し、当社のシステムは液体流を介して大量の熱を伝達し、数百ワットから1キロワットを超える熱を放散できます。
液体コールドプレートの種類
- 埋め込みチューブ液体コールドプレート:プレートに溝を加工し、銅管を埋め込んで溶接し、溶接で密閉することにより製造されます。信頼性の高い液密性、操作の安全性、および優れた熱接触のための高い平坦性を保証します。
- 挿入チューブ液体コールドプレート:溶接または接合プロセスを使用して、銅管をアルミニウムプレートの表面に埋め込むことによって製造され、熱抵抗を最小限に抑えるために厳密な平坦性制御が行われます。
- チャネル型液体コールドプレート:銅またはアルミニウム基板上に、穴あけ、押出成形、精密機械加工によって形成された内部流路。摩擦溶接または高温ろう付けによって密閉されます。
- 液体冷却ブロック:高出力チップの放熱用。スキビングフィン技術を使用して内部流路を作成し、熱交換表面積を最大化します。
材料固有の冷却製品
銅ろう付け液体冷却製品
GB200液体冷却モジュール、H20液体冷却モジュール、光モジュール液体冷却モジュール、およびその他の銅コールドプレート。リン銅、銀系、ニッケル系、金系はんだに対応しています。
アルミニウムろう付け液体冷却製品
LTSサイフォンラジエーター、ダイキャスト電子制御液体冷却ボックス、電源スタンプ液体冷却プレート、モーター電子制御液体冷却プレート、6G-3DRVCラジエーター、およびその他のろう付け液体冷却ラジエーター。
ステンレス鋼ろう付け液体冷却製品
液体冷却マニホールド、DIMM液体冷却モジュール、およびその他のステンレス鋼液体冷却マニホールド。
主な用途
- レーザーおよび医療機器
- EVパワーバッテリーパック冷却
- パワーエレクトロニクスおよびモーター駆動デバイス
- マイクロ波5G伝送システム
- 再生可能エネルギーシステム
- IGBTおよびパワー半導体システム
- データセンターおよび産業用電力アプリケーション
- 防衛システムおよび航空電子工学
- 燃料電池およびトラクションシステム
品質保証
以下を含む包括的な試験設備を備えた厳格な品質基準を維持しています。
- 1 座標測定機
- 1 プロジェクター
- 2 水圧試験機
- 4 熱抵抗試験機
- 2 液体漏れ試験機
カスタマーサービス
- すべてのお問い合わせへの迅速な対応
- 品質保証付きの競争力のある価格設定
- 効率的な生産スケジューリング
- 最適な輸送ソリューション
- 包括的な技術サポート
よくある質問
- あなたは商社ですか、それともメーカーですか？ 当社は、豊富な経験と強力な技術チームを備えた、ヒートシンクと水冷プレートの専門メーカーであり、自動化および機械化された生産を特徴としています。
- 以前に商品を輸出しましたか？どの地域に？ 当社の総生産量の60％は、日本、インド、英国、カナダ、米国、ブラジルに輸出されています。
- 従業員は何人いますか？ 販売、購買、エンジニアリング、QA、倉庫、生産部門全体で約100人の従業員がいます。
- 設計に同意した場合、サンプルを提供できますか？ はい、量産前に確認用のサンプルを提供し、必要に応じて技術図面も提供します。
- どのような梱包方法を使用していますか？ 通常のカートンと、輸送中の最適な保護のためのタイトプルーフファブリックまたは木製カートンによるカスタマイズされた梱包。
- 製品の問題について技術サポートを提供していますか？ すべての製品は出荷前に完全に検査されます。問題が発生した場合は、直ちに技術的な解決策を提供します。
