製品の説明

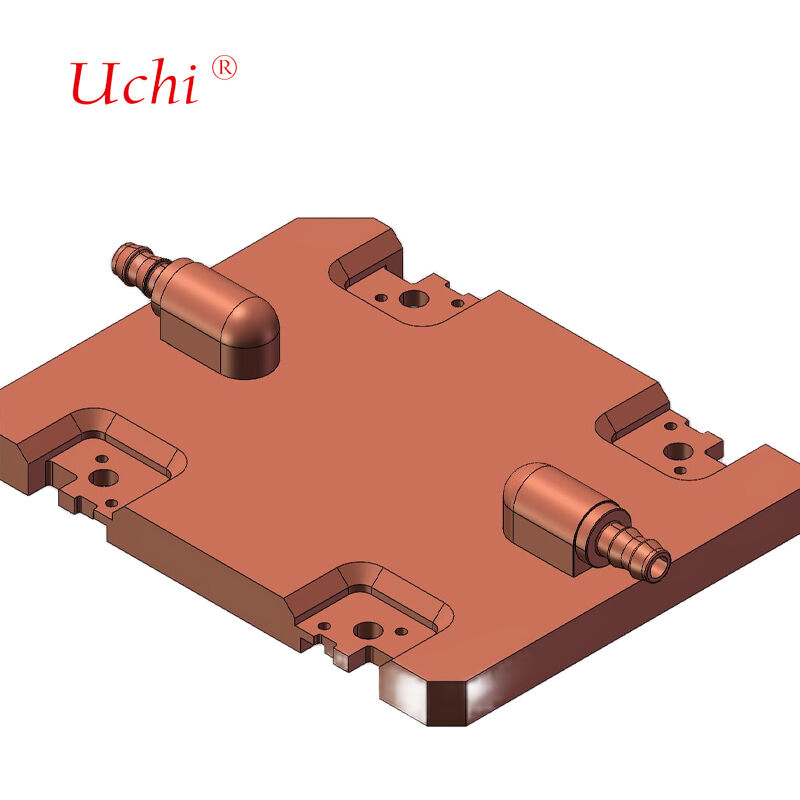

銅製の液体冷板接続器
このコネクタは,UQDのクイックコネクト・フィッティング液体冷却モジュール向けに設計され,高要求の熱管理アプリケーションで信頼性の高い性能を保証します.
テクニカル仕様
- コネクタの特徴:OCP規格以下の残留懸垂液体体積のドリップフリー設計. 0.8mmの誤差補償で自動盲点交配をサポート
- 流体互換性:デイオニ化水,PG25冷却液,その他の液体と互換性があり,圧力抵抗 ≤ 80bar
- 統合設計1Uのシャシー内のマルチGPU冷板接続を含む高密度レイアウトをサポートするブレードサーバー/ラックシステムに統合可能
- 材料:高耐腐食性アルミ合金,フルオロゴのシールリング,電子機器の長期使用に適した
応用分野
- データセンター:液体冷却用ラックとブレードサーバーのための冷却板ループ接続
- 産業用電子機器:ラダー機器や医療画像装置の液体冷却熱散
- スーパーコンピュータ:高密度コンピューティング・クラスタ用液体冷却配送システム
冷板散熱器の設計
We design internal flow channels based on customer-provided power consumption data and heat distribution patterns to meet specific temperature rise and uniformity requirements while maintaining acceptable fluid flow resistance.
温度と圧力の低下の 総合的なシミュレーション分析を含みます内部パラメータを繰り返し調整し,熱性能と水力性能の両方の目標が達成されるまで.
生産設備
| 装置の種類 | 量 | テクニカルパラメータ |
|---|---|---|
| トンネルブレージングオーブン | 2 ユニット | 最大溶接寸法: 1000mm (W) × 250mm (H),長さは無制限 最大溶接温度: 950°C 適用可能な材料:銅,アルミニウム |
| バキュームブレージングオーブン | 2 ユニット | 最大溶接寸法: 800mm × 1200mm × 800mm 最大溶接温度:1200°C 適用可能な材料:銅,アルミニウム,ステンレス鋼 |
| ヘリウム漏れ検出装置 | 2 ユニット | 最大試験寸法: 2500mm × 750mm × 700mm 試験圧力範囲:0〜3MPa 試験精度: 2g/年または ≤1×10−6 Pa*m3/s |
| 水静止試験装置 | 2 ユニット | 最大試験寸法: 2500mm × 1500mm × 1000mm 試験圧力範囲:0〜5MPa |
| パネウマティック試験装置 | 2 ユニット | 最大テスト寸法: 制限なし 試験圧力範囲:0〜5MPa 試験精度:1Pa |
先進 的 な 溶接 技術
私たちの真空溶接プロセスは 塩基材料よりも低温の溶融点を持つ フィルラー金属を用いて アルミプレートを結合し 残留性腐食性流がなく 非常に強い接着を 作り出しますこの高級技術により 均等な暖房ができます精密な温度制御により,洗浄後の要求をなくし,部品の歪みを最小限に抑えます.
液体冷却システム技術
高功率液体冷却システムでは,熱を迅速に吸収できる熱シンク (液体冷却プレート) が必要であり,液体の高固有熱容量を利用して,これらのシステムは,液体流を通って大量の熱を移動します数百ワットから"キロワット以上まで散熱する.
冷たいプレートの種類
- 埋められたチューブ液体冷却板:上下のプレートに溝をつけ,銅管を埋めて内側に溶接し,その後溶接で密封する.精密加工された高平らな表面で信頼性の高い液体密度と運用安全性を提供します.
- 液体冷却板の挿入管:溶接または結合プロセスを用いてアルミプレートの表面に銅管を埋め込むことで製造される.熱源との直接接触は熱抵抗を最小限に抑え,効率を向上させる.
- チャンネル型液体冷却板:内部流通チャネルは,掘削,挤出,精密加工によって銅またはアルミ基板に形成される.摩擦溶接または高温溶接により密封され,製造コストが低く,幾何学が複雑である.
- 液体冷却ブロック:高功率チップの熱散用用で,内部流通チャネルがスキービングフィン技術によって作られ,熱交換表面面積を最大化します.
主要な用途
- レーザーと医療機器
- 電気自動車の電池パックの冷却
- パワーエレクトロニクスおよびモーター駆動装置
- マイクロ波5G通信システム
- 再生可能エネルギーシステム
- IGBTおよびパワー半導体システム
- データセンターと産業用電源アプリケーション
- 防衛システムと航空機器
- 燃料電池と牽引システム
品質保証
厳格な品質基準を維持し,包括的な試験機器を備えています:
- 1 座標計測機
- 1 投影器
- 2つの水高圧試験機
- 4 熱耐性試験装置
- 2 液体漏洩試験装置
顧客サービス
- すべての問い合わせに迅速な対応
- 保証された品質で競争力のある価格
- 効率的な生産スケジュール
- 最適な輸送ソリューション
- 総合的な技術支援
よく 聞かれる 質問
あなたは貿易会社ですか? それとも製造会社ですか?
私たちは,熱シンクと水冷却プレートのプロメーカーで,豊富な経験と強力な技術チームを持ち,自動化および機械化された生産を特徴としています.
私たちは,熱シンクと水冷却プレートのプロメーカーで,豊富な経験と強力な技術チームを持ち,自動化および機械化された生産を特徴としています.
商品を輸出したことはありますか? どの地域へ?
総生産量の60%は 日本,インド,イギリス,カナダ,アメリカ,ブラジルに輸出されています
総生産量の60%は 日本,インド,イギリス,カナダ,アメリカ,ブラジルに輸出されています
従業員は何人いるの?
販売,購入,エンジニアリング,QA,倉庫,生産部門に 約100人の従業員がいます
販売,購入,エンジニアリング,QA,倉庫,生産部門に 約100人の従業員がいます
デザインに同意する場合は サンプルを提供できますか?
はい,我々は,大量生産の前に確認のためのサンプル,必要に応じて技術図面とともに提供します.
はい,我々は,大量生産の前に確認のためのサンプル,必要に応じて技術図面とともに提供します.
どんな梱包方法を使っていますか?
普通の紙箱と 密着性のある布や木製の紙箱で 輸送中に最適な保護のために パーソナライズされた梱包
普通の紙箱と 密着性のある布や木製の紙箱で 輸送中に最適な保護のために パーソナライズされた梱包
製品の問題で技術的なサポートをしていますか?
すべての製品は出荷前に完全に検査されます.あらゆる問題に対して,我々は即座に技術的な解決策を提供します.
すべての製品は出荷前に完全に検査されます.あらゆる問題に対して,我々は即座に技術的な解決策を提供します.
