詳細情報 |
|||
| 材料: | アルミニウム+銅 | 使用圧力: | 1.2～5バール |
|---|---|---|---|
| 保証: | 1年 | で使用されます: | IGBT / UPS / SVG / EV充電器 / インバーター / PSU |
| チャネル幅: | < 0.3mm | 熱伝導率: | 73W/m・K |
| 熱抵抗: | 0.02cm2・K/W | 放熱能力: | 1400W |
| 流量: | 2～4m/秒 | 耐圧性: | ≥10バール |
| ハイライト: | NVIDIA GB200 液体冷却プレート,銅製の溶接式サーバークーラー,GB300 液体冷却プレート |
||
製品の説明

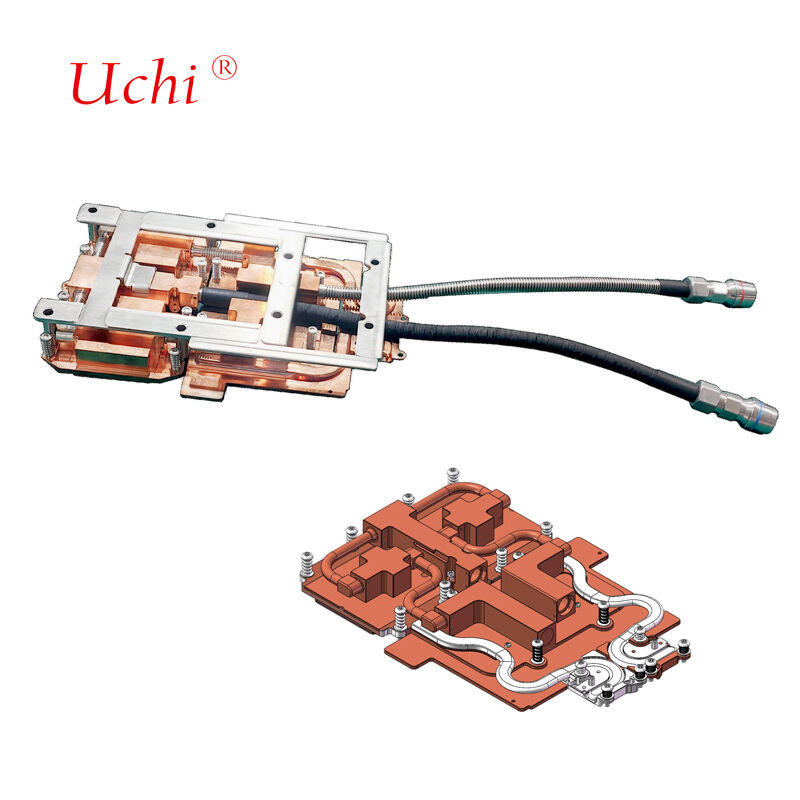

NVIDIA GB200/GB300サーバー銅ろう付けコールドプレート液体クーラー
技術仕様
- コア構造:シングルチップ独立コールドプレート（B300 GPUに対応）+ 3Dプリントチタン合金マイクロチャネル（チャネル幅＜0.3mm）
- 熱インターフェース:ガリウム系液体金属（熱伝導率：73 W/m*K）、熱抵抗はわずか0.02 cm²*K/W
- 冷却能力:シングルコールドプレート最大1400W、完全システム（72基のGPU）で100kW以上
- 流体パラメータ:PG25クーラント/脱イオン水に対応、流量：2～4 m/s、耐圧性≥10 bar
- コネクタ:NVUQD03クイックディスコネクトカップリング、前世代の1/3のサイズで、システムあたり252組を設置
アプリケーション分野
- AIデータセンター:GB300 NVL72ラック規模AIサーバー（大規模言語モデルの推論/トレーニングをサポート）
- スーパーコンピューティング/HPC:大規模並列計算タスク（科学シミュレーション、量子コンピューティング支援）
- 高密度コンピューティング:Meta Clemente 1U 4-GPUコンピューティングスレッドなどのモジュール型コンピューティングユニット
コールドプレートラジエーター設計
お客様から提供された消費電力データと熱分布パターンに基づいて内部流路を設計し、許容可能な流体抵抗を維持しながら、特定の温度上昇と均一性の要件を満たします。
当社の設計プロセスには、温度と圧力降下の包括的なシミュレーション分析が含まれており、熱的および水力学的性能の両方の目標が達成されるまで、内部パラメータを反復的に調整します。
生産設備
当社の製造施設には、液体コールドプレート製造用の最先端の設備が備わっています:
| 機器の種類 | 数量 | 技術パラメータ |
|---|---|---|
| トンネルろう付け炉 | 2台 | 最大溶接寸法：1000mm（W）×250mm（H）、長さ無制限 最大溶接温度：950℃ 適用材料：銅、アルミニウム |
| 真空ろう付け炉 | 2台 | 最大溶接寸法：800mm×1200mm×800mm 最大溶接温度：1200℃ 適用材料：銅、アルミニウム、ステンレス鋼 |
| ヘリウムリーク検出装置 | 2台 | 最大試験寸法：2500mm×750mm×700mm 試験圧力範囲：0～3MPa 試験精度：2g/年または≤1×10⁻⁶ Pa*m³/s |
| 静水圧試験装置 | 2台 | 最大試験寸法：2500mm×1500mm×1000mm 試験圧力範囲：0～5MPa |
| 空気圧試験装置 | 2台 | 最大試験寸法：無制限 試験圧力範囲：0～5MPa 試験精度：1Pa |
高度なろう付け技術
当社の真空ろう付けプロセスでは、母材よりも融点の低いフィラーメタルを使用してアルミニウムプレートを接合し、残留腐食性フラックスなしで非常に強力な接合部を作成します。このハイエンド技術は、均一な加熱、精密な温度制御を提供し、後処理の洗浄要件をなくし、部品の歪みを最小限に抑えます。
主な用途
- レーザーおよび医療機器
- EVパワーバッテリーパック冷却
- パワーエレクトロニクスおよびモーター駆動デバイス
- マイクロ波5G伝送システム
- 再生可能エネルギーシステム
- IGBTおよびパワー半導体システム
- データセンターおよび産業用電力アプリケーション
- 防衛システムおよびアビオニクス
- 燃料電池およびトラクションシステム
品質保証
以下を含む包括的な試験装置を使用して、厳格な品質基準を維持しています:
- 1台の座標測定機
- 1台のプロジェクター
- 2台の高圧水試験機
- 4台の熱抵抗試験機
- 2台の液体漏れ試験機
カスタマーサービス
- すべてのお問い合わせへの迅速な対応
- 品質保証付きの競争力のある価格設定
- 効率的な生産スケジューリング
- 最適な輸送ソリューション
- 包括的な技術サポート
よくある質問
あなたは商社ですか、それともメーカーですか？
当社は、豊富な経験と強力な技術チームを備えた、ヒートシンクと水冷プレートの専門メーカーであり、自動化された機械化された生産を特徴としています。
以前に商品を輸出しましたか？また、どの地域に？
総生産量の60％は、日本、インド、英国、カナダ、米国、ブラジルに輸出されています。
従業員は何人いますか？
営業、購買、エンジニアリング、QA、倉庫、生産部門全体で約100人の従業員がいます。
設計に同意した場合、サンプルを提供できますか？
はい、量産前に確認用のサンプルを提供し、必要に応じて技術図面も提供します。
どのような梱包方法を使用していますか？
輸送中の最適な保護のために、通常のカートンとタイトプルーフファブリックまたは木製カートンによるカスタマイズされた梱包。
製品の問題について技術サポートを提供していますか？
すべての製品は出荷前に完全に検査されます。問題が発生した場合は、直ちに技術的な解決策を提供します。
