詳細情報 |
|||
| 材料: | アルミニウム合金 | 使用圧力: | 1.2～5バール |
|---|---|---|---|

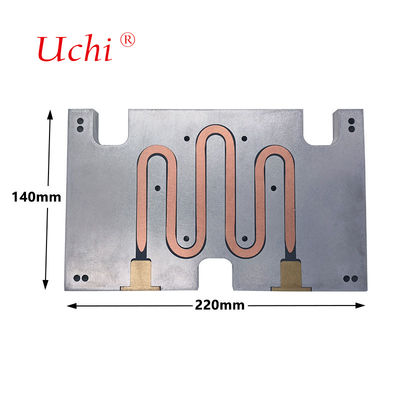

| 表面仕上げ: | ミル仕上げまたは陽極酸化処理 | サイズ: | 220*140*35mm またはカスタマイズされたサイズ |
| 単一のパッケージサイズ: | 23X15X4cm | 単一の総重量: | 2.400kg |
| 保証: | 1年 | 表面の粗さ: | 1.2μm |
| 表面の平坦性: | 0.005cm/cm以下 | ||
| ハイライト: | カスタムIGBT液体冷却プレート,アルミニウムウォーターコールドプレート,保証付きの液体冷却プレート |
||
製品の説明

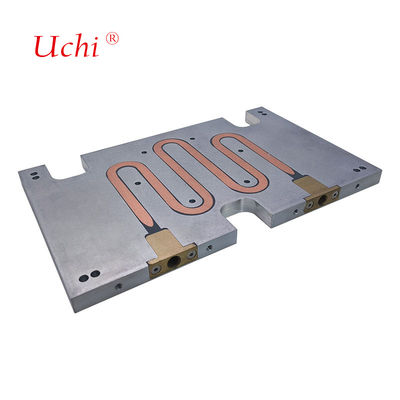

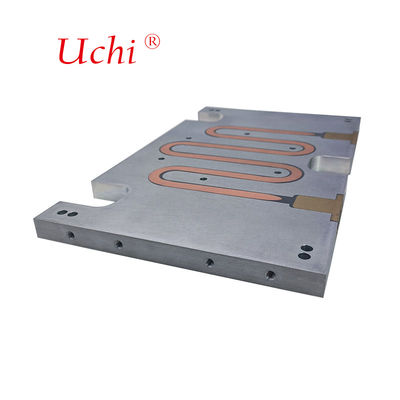

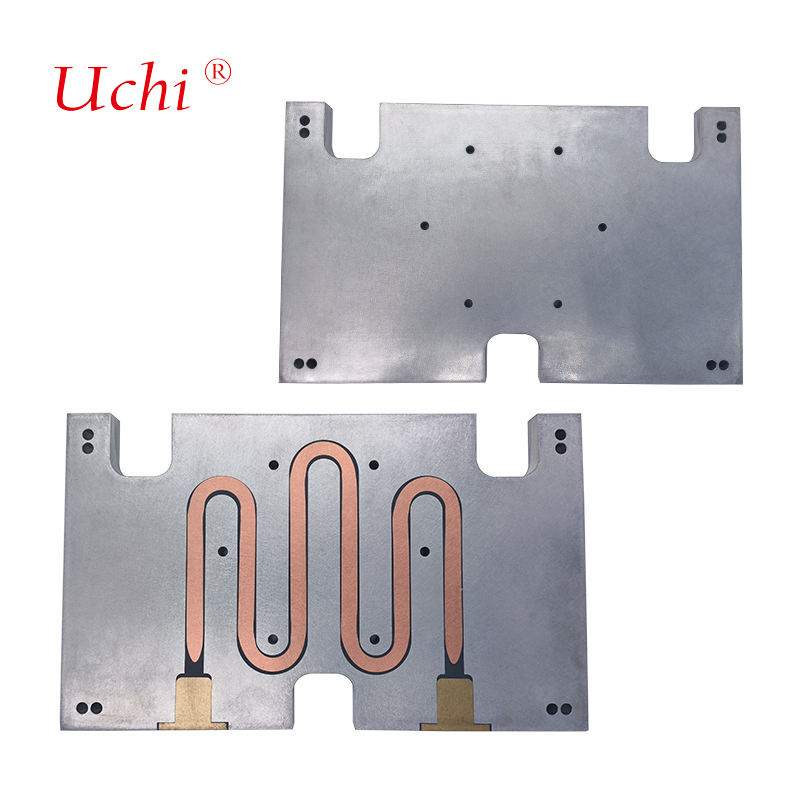

カスタムIGBT液体冷却プレートアルミニウム冷却プレート
当社のアルミニウムコールドプレートは、高品質のアルミニウム合金から加工されており、IGBTモジュールに最適な放熱を提供します。熱伝導率は約202W/(m*K)で、これらのプレートは優れた性能を提供し、銅の代替品と比較してシステムの重量とコストを削減します。
材料の利点
アルミニウム合金は、液体冷却用途に大きな利点をもたらします。
- 銅の1/3から1/4の価格で費用対効果が高い
- 軽量で密度は2.7g/cm³（銅は8.9g/cm³）
- 複雑な流路構造に加工可能
- クーラント腐食に強く、安定した熱伝導率を維持
製品仕様
| 材料 | 銅(1020/1100)、アルミニウム(1060/1070/6063/6061) |
|---|---|
| 表面処理 | メッキ、コーティング、塗装、陽極酸化処理、サンドブラスト、タッピング、バリ取り、クロメート処理、レーザーマーキング、脱脂、パッシベーション、クリアリング |
| 加工 | CNC機械加工、押出成形、切断、冷間鍛造、ダイカスト、スタンピング、スカイビング、折り曲げ、インサート、FSW（摩擦攪拌接合）、溶接、エポキシ、ニッケルメッキ、曲げ、はんだ付け、クロス切断、フライス加工、穴あけ |
| 寸法 | カスタムサイズまたはお客様の図面が必要 |
| 用途 | LED照明、ソーラーインバーター、電源装置、医療用人工呼吸器、IGBT、電気自動車、デスクトップ液体冷却、通信デバイス、CPUクーラー、産業用機器 |
| 図面受付 | AutoCAD(dxf,dwg)、PDF、3D (STEP/IGS) |
高度なろう付け技術
当社の真空ろう付けプロセスは、母材よりも融点の低いフィラーメタルを使用してアルミニウムプレートを接合し、残留腐食性フラックスなしで非常に強力な接合部を作成します。このハイエンド技術は、均一な加熱、正確な温度制御を提供し、後処理の必要性をなくし、部品の歪みを最小限に抑えます。
主な用途
- レーザーおよび医療機器
- EVパワーバッテリーパック冷却
- パワーエレクトロニクスおよびモーター駆動デバイス
- マイクロ波5G伝送システム
- 再生可能エネルギーシステム
- IGBTおよびパワー半導体システム
- データセンターおよび産業用電力アプリケーション
- 防衛システムおよび航空電子工学
- 燃料電池およびトラクションシステム
生産能力
当社の製造施設には、25台のCNCマシン、10台のスタンピングマシン、2台の摩擦溶接機、2台の大型熱風ブロワー、4台のワイヤーカットマシン、2台のスパークマシン、4台のフライス盤、3台の研削盤があります。
品質保証
1台の三次元測定機、1台のプロジェクター、2台の高圧水試験機、4台の熱抵抗試験機、2台の液体漏れ試験機により、厳格な品質基準を維持しています。
顧客サービス
- すべてのお問い合わせへの迅速な対応
- 品質保証付きの競争力のある価格設定
- 効率的な生産スケジューリング
- 最適な輸送ソリューション
- 包括的な技術サポート
よくある質問
あなたは商社ですか、それともメーカーですか？
当社は、自動化および機械化された生産を特徴とする、豊富な経験と強力な技術チームを持つ、ヒートシンクおよび水冷プレートの専門メーカーです。
以前に商品を輸出しましたか？どの地域に？
総生産量の60％は、日本、インド、英国、カナダ、米国、ブラジルに輸出されています。
従業員は何人いますか？
営業、購買、エンジニアリング、品質保証、倉庫、生産部門全体で約100人の従業員がいます。
設計に同意した場合、サンプルを提供できますか？
はい、量産前に確認用のサンプルを提供し、必要に応じて技術図面も提供します。
どのような梱包方法を使用していますか？
輸送中の最適な保護のために、通常のカートンとタイトプルーフファブリックまたは木製カートンによるカスタマイズされた梱包。
製品の問題について技術サポートを提供していますか？
すべての製品は出荷前に完全に検査されます。問題が発生した場合は、直ちに技術的な解決策を提供します。
