詳細情報 |
|||
| ポールの数: | 12 | 動作範囲: | 9V~16V/9C~26V |
|---|---|---|---|
| 定位電圧 VDC: | 12/24 | 証明書: | 3c |
| 正価格販売速度r/min: | 7500 | 無負荷電流mA: | 100/85 |
| 定数速さ (r/min): | 5800 | 評価される力W: | 1.8 |
| ハイライト: | 22mm BLDCプラネタリギヤモータ,プラネタリギアモーター 内蔵ドライバー,12極 BLDCプラネタリギヤモータ |
||
製品の説明

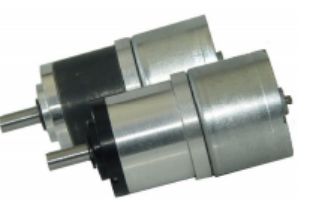

22JXE3K/B2418 BLDC遊星歯車モーター内蔵ドライバー、22mm OD遊星歯車ボックス12極
特徴
1. 正逆転、速度制御機能を備えたブラシレスモーター内蔵ドライバー。
2. リングギアは、金属（タイプ：22JXE3K）、粉末金属（タイプ：22JXF3K）の2つの材料から選択できます。
3. 22mm OD遊星歯車ボックス、
許容負荷範囲：0.03N.m～0.3N.m
許容負荷範囲：0.03N.m～0.3N.m

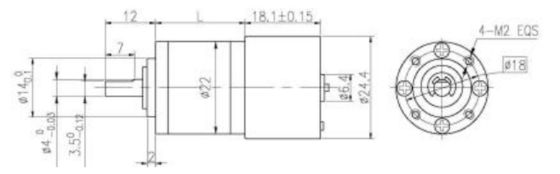

寸法
ブラシレスモーター技術データ
| タイプ | 相数 |
相数 |
動作 範囲 |
定格 電圧 VDC |
無負荷 速度 r/min |
無負荷 電流 mA |
定格 トルク g.cm |
定格 速度 r/min |
定格 電流 mA |
定格 電力 W |
|||||||||||||
| B2418-1275 | 12 | 3 | 9V～16V | 12 | 7500 | 100 | 30 | 5800 | 320 | 1.8 | |||||||||||||
| B2418-2475 | 12 | 3 | 9V～26V | 24 | 7500 | 85 | 30 | 5800 | 200 | 1.8 | |||||||||||||
ブラシレスギアモーター技術データ
1.B2418-1275 BLDCモーター
2.B2418-2475 BLDCモーター

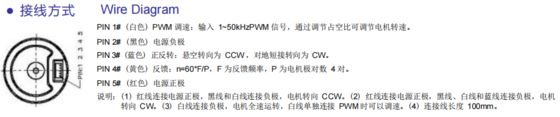

配線図
PIN 1# (白)PWM速度調整：1～50kHzのPWM信号を入力し、デューティサイクルを調整してモーター速度を調整します。
PIN 2# (黒)電源のマイナス極
PIN 3# (青)正逆回転：浮遊ステアリングは反時計回り（CCW）、短絡ステアリングは時計回り（CW）。
PIN 4# (黄)フィードバックn=60 * F/P、ここでFはフィードバック周波数、Pは4対のモーター極対です。
PIN 5# (赤) 電源のプラス極
注：
(1) 赤線を電源のプラス端子に接続し、黒線と白線をマイナス端子に接続すると、モーターは反時計回り（CCW）に回転します。
(2) 赤線を電源のプラス端子に接続し、黒線、白線、青線をマイナス端子に接続すると、モーターは時計回り（CW）に回転します。
(3) 白線をマイナス端子に接続すると、モーターは全速力で動作します。白線をPWMに個別に接続すると、速度を調整できます。
(4) 接続線の長さ100mm
