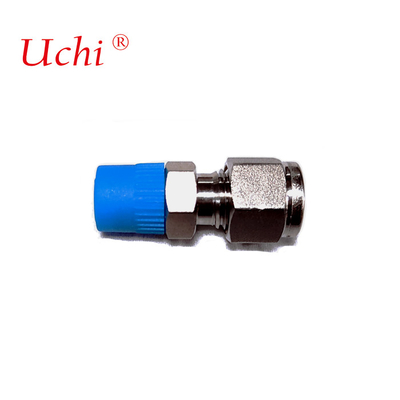

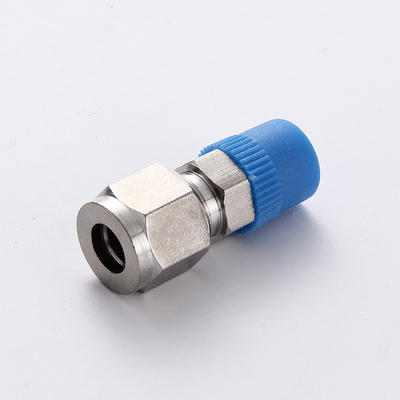

水冷却プレート 高電圧接続器 プッシュ・イン・フィッティング

高電圧コネクタ 水冷却板用 プッシュインフィッティング

記述

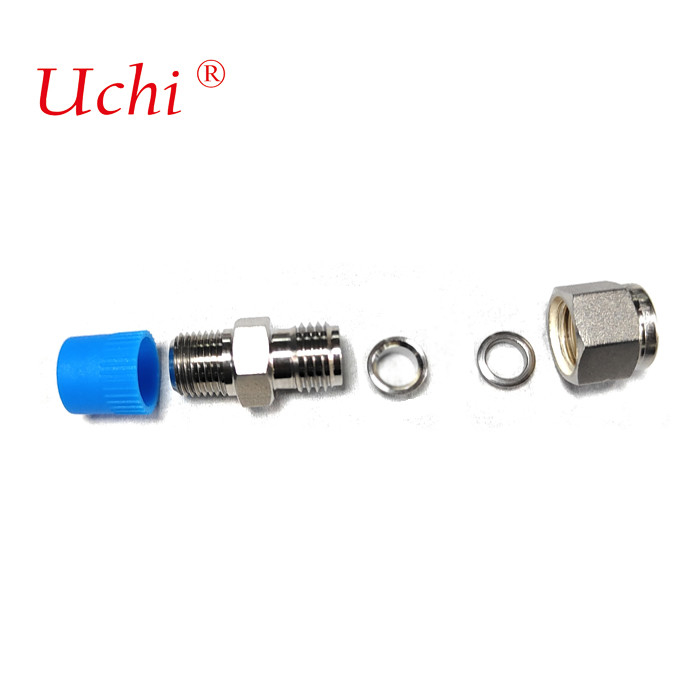

スリーブ型パイプジョイントは,ジョイントボディ,スリーブ,ナッツの3つの部分で構成されています.カード袖とナッツ袖が鋼管の合同体に入力され,ナッツが締め付けられたとき, カードハブの前端の外側が接頭体の円形表面と接触し,内刃はシームレス鋼管に均等に切られています.効果的な密封を形成する設置が簡単で高圧耐性があり,広く使用されています.

A について利点

カードハブコネクタは,信頼性の高い接続,高圧耐性,温度耐性,密封性,再現性,安装と保守の特徴があります.安全で信頼性の高い操作.

作業原理

カードハブ関節の動作原理は,鋼管をカードハブに挿入し,カードハブナッツでロックし,カードハブに抵抗し,パイプを切って密封することです.鋼管に接続すると,溶接を必要としません防火,防爆,高空での作業に有益で,不注意の溶接による欠点を排除できます.精製の自動制御装置のパイプラインの比較的先進的な接続部品です化学,石油,天然ガス,食品,製薬,計測装置などのシステム.石油,ガス,水などのメディアのためのパイプラインを接続するのに適しています.

Sトンダール

製造基準:GB3733.1 〜3765-83

定数圧力: 25MPa~40MPa

適用される温度: ≤ 450°C

適用可能な介質:油,水,ガスなど,腐食性のない介質または腐食性のある介質

製造材料: 304 316 20#

パイプ:直径4~42の普通の精密鋼管

コーン管の糸:ZG,G,NPTなど
