詳細情報 |
|||
| ポーランド人数: | 4 | 操作範囲: | 9V~16V |
|---|---|---|---|
| 適用範囲: | 家具/医療/産業 | 証明書: | 3C |
| 正価格販売速度r/min: | 5300 | 無負荷電流mA: | 440/270 |
| 定数速さ (r/min): | 4000 | 評価される力W: | 14.4/162 |
| 段階の数: | 3 | 定位電圧 VDC: | 12V/24V |
| ハイライト: | 9Vのブラシのない直流ギアモーター,4 ポール ブラシなし直流ギアモーター,16vのブラシのない直流ギアモーター |
||
製品の説明
36JXE30K/B3650 BLDC プラネタリギアモーター (ドライバー内蔵)
特徴
1. ブラシレスモーター 組み込みドライバー,正反転,速度制御,ブレーキ (ブレーキ) 機能
2リングギアは2つの材料から選択できます:金属 (タイプ:42JXE100K),粉末金属 (タイプ:42JXF100K).
3.3 6mm OD 惑星ギアボックス
許容される負荷範囲: 0.3N.m~3.0N.m
許容される負荷範囲: 0.3N.m~3.0N.m

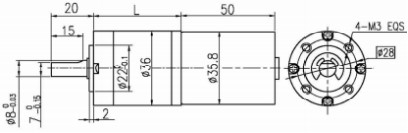

サイズ
ブラシレスモーターの技術データ
| タイプ | 番号 ポール |
番号 段階 |
運用 範囲 |
格付け 電圧 VDC |
負荷なし スピード r/min |
負荷なし 流動 mA |
格付け トルク g.cm |
格付け スピード r/min |
格付け 流動 A について |
格付け パワー W |
|||||||||||||||
| B3650-1253 について | 4 | 3 | 9V~16V | 12 | 5300 | 440 | 350 | 4000 | 2.5 | 14.4 | |||||||||||||||
| B3650-2453 について | 4 | 3 | 9V~26V | 24 | 5300 | 270 | 350 | 4500 | 1.1 | 16.2 | |||||||||||||||
ブラシレスギアモーターの技術データ
1.B3640-1253 BLDCモーター
| 減量比 | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| 乗り物列数 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| 長さ (L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| 負荷なしの速度 | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| 定速 | r/min | 1078 | 772 | 286 | 211 | 148 | 78 | 56 | 40 | 35 | 29 | 22 | 18 | 16 | 13 | ||||||||||
| 定数トルク | N.m | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| 短時間で許容される最大負荷 | N.m | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
2.B3640-2453 BLDCモーター
| 減量比 | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| 乗り物列数 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| 長さ (L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| 負荷なしの速度 | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| 定速 | r/min | 1213 | 869 | 321 | 237 | 167 | 88 | 63 | 45 | 39 | 32 | 25 | 21 | 18 | 15 | ||||||||||
| 定数トルク | N.m | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| 短時間で許容される最大負荷 | N.m | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
ワイヤ図
PIN 1# (青) ブレーキ制御
PIN 2# (オレンジ) PWM速度調節: 20~30kHz PWM信号を入力し,作業サイクルを調整してモーターの速度を調整します.
PIN 3# (黒) 電源の負極
PIN 4# (ホワイト) 前後回転: 懸垂方向はCCW,地方向はCWにショートカットされている.
PIN 5# (緑色) フィードバック n=60 * F/P,ここでFはフィードバック周波数でPはモーターポールペアの4ペアです.
PIN 6# (赤) 電源の正極
接続線の長さ200mm
PIN 3 # PWM速度調節,入力 20~30kHz PWM信号,および作業サイクルを調整してモーターの速度を調整します.
PIN 4#前後回転,停止回転はCW,回転回転へのショート回路はCCWである.
パン番号 5#電源の負極
