37JB10K/B3630 BLDC プラネタリギアモーター (ドライバー内蔵)
特徴
1. ブラシレスモーター 組み込みドライバー,正反転,速度制御,ブレーキ (ブレーキ) 機能
2リングギアは2つの材料から選択できます:金属 (タイプ:42JXE100K),粉末金属 (タイプ:42JXF100K).
3.37mm OD 標準ギアボックス
許容される負荷範囲: 1.0N.m
許容される負荷範囲: 1.0N.m

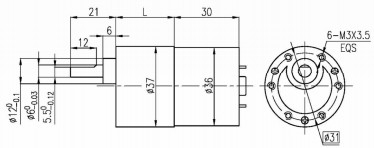

サイズ
ブラシレスモーターの技術データ
| タイプ | 番号 ポール |
番号 段階 |
運用 範囲 |
格付け 電圧 VDC |
負荷なし スピード r/min |
負荷なし 流動 mA |
格付け トルク g.cm |
格付け スピード r/min |
格付け 流動 mA |
格付け パワー W |
|||||||||||||
| B3630-1247 について | 8 | 3 | 9V~16V | 12 | 4680 | 270 | 90 | 3500 | 820 | 3.2 | |||||||||||||
| B3630-2447 について | 8 | 3 | 9V~26V | 24 | 4680 | 140 | 90 | 3500 | 410 | 3.2 | |||||||||||||
ブラシレスギアモーターの技術データ
1.B3630-1247 BLDCモーター
| 減量比 | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| 乗り物列数 | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||
| 長さ (L) | mm | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| 負荷なしの速度 | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| 定速 | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| 定数トルク | N.m | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| 短時間で許容される最大負荷 | N.m | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
2.B3630-2447 BLDCモーター
| 減量比 | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| 乗り物列数 | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||
| 長さ (L) | mm | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| 負荷なしの速度 | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| 定速 | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| 定数トルク | N.m | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| 短時間で許容される最大負荷 | N.m | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
ワイヤ図
PIN 1# (青) ブレーキ制御
PIN 2# (オレンジ) PWM速度調節: 20~30kHz PWM信号を入力し,作業サイクルを調整してモーターの速度を調整します.
PIN 3# (黒) 電源の負極
PIN 4# (ホワイト) 前後回転: 懸垂方向はCCW,地方向はCWにショートカットされている.
PIN 5# (緑色) フィードバック n=60 * F/P,ここでFはフィードバック周波数でPはモーターポールペアの4ペアです.
PIN 6# (赤) 電源の正極
接続線の長さ200mm
PIN 3 # PWM速度調節,入力 20~30kHz PWM信号,および作業サイクルを調整してモーターの速度を調整します.
PIN 4#前後回転,停止回転はCW,回転回転へのショート回路はCCWである.
パン番号 5#電源の負極
