詳細情報 |
|||
| ポーランド人数: | 4 | 操作範囲: | 9V~16V |
|---|---|---|---|
| トーク g.cm: | 370 | 適用範囲: | 家具/医療/産業 |
| 証明書: | 3C | 正価格販売速度r/min: | 6000 |
| 無負荷電流mA: | 680 | 定数速さ (r/min): | 5000 |
| 評価される力W: | 19.0 | 段階の数: | 3 |
| ハイライト: | 家具用 ブラシレス直流ギアモーター,メディカル用ブラシレス直流ギアモーター,工業用 dc プラネタリギアモーター |
||
製品の説明
BLDC プラネタリギアモーター (ドライバー内蔵)
特徴
1. ブラシレスモーター 組み込みドライバー,正反転,速度制御,ブレーキ (ブレーキ) 機能
2リングギアは2つの材料から選択できます:金属 (タイプ:42JXE100K),粉末金属 (タイプ:42JXF100K).
3.42mm OD 惑星ギアボックス
許容される負荷範囲: 1Nm~10Nm
許容される負荷範囲: 1Nm~10Nm

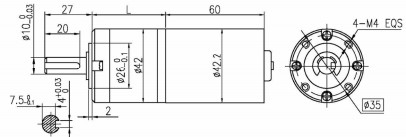

サイズ
ブラシレスモーターの技術データ
| タイプ | 番号 ポール |
番号 段階 |
運用 範囲 |
格付け 電圧 VDC |
負荷なし スピード r/min |
負荷なし 流動 mA |
格付け トルク g.cm |
格付け スピード r/min |
格付け 流動 A について |
格付け パワー W |
||||||||||||||||
| B4260 - 1260 | 4 | 3 | 9V~16V | 12 | 6000 | 680 | 370 | 5000 | 2.8 | 19.0 | ||||||||||||||||
| B4260-2460 について | 4 | 3 | 9V~26V | 24 | 6000 | 350 | 370 | 5300 | 1.4 | 20.1 | ||||||||||||||||
ブラシレスギアモーターの技術データ
1.B4260-1260 BLDCモーター
| 減量比 | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| 乗り物列数 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||
| 長さ (L) | mm | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| 負荷なしの速度 | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| 定速 | r/min | 1348 | 965 | 357 | 263 | 185 | 98 | 70 | 50 | 36 | 28 | 23 | 20 | 16 | 14 | 12 | 10 | |||||||||
| 定数トルク | N.m | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| 短時間で許容される最大負荷 | N.m | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
2B4260-2460 BLDCモーター
| 減量比 | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | 427 | 495 | ||||||||||
| 乗り物列数 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||
| 長さ (L) | mm | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.4 | 52.4 | 52.4 | 52.4 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | 62.9 | |||||||||
| 負荷なしの速度 | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 33 | 27 | 24 | 20 | 17 | 14 | 12 | |||||||||
| 定速 | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | 12 | 11 | |||||||||
| 定数トルク | N.m | 0.12 | 0.17 | 0.41 | 0.56 | 0.79 | 1.4 | 1.9 | 2.6 | 3.7 | 4.3 | 5.2 | 6.0 | 7.2 | 8.4 | 10 | 10 | |||||||||
| 短時間で許容される最大負荷 | N.m | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |||||||||
ワイヤ図
PIN 1# フィードバック n=60 * F/P,ここで F はフィードバック出力周波数で,P は 4 組のモーターポールペアを表します.
PIN 2# ブレーキ制御
PIN 3 # PWM速度調節,入力 20~30kHz PWM信号,および作業サイクルを調整してモーターの速度を調整します.
PIN 4# 前後回転,停止回転はCW,回転回転へのショート回路はCCWです.
PIN 5# 電源の負極
モーターの正極 (青い線) は電源の正極に接続され,モーターの負極 (緑の線) は電源の負極に接続されています.PIN3#と PIN5#が接続され,エンジンは全速で動きます.
同じ要件に従って,前後スイッチング中に,PIN3 #,PIN4 #,PIN5 #は,一緒に接続する必要があります.
PIN 3 # PWM速度調節,入力 20~30kHz PWM信号,および作業サイクルを調整してモーターの速度を調整します.
PIN 4#前後回転,停止回転はCW,回転回転へのショート回路はCCWである.
パン番号 5#電源の負極
