詳細情報 |
|||
| 最大電圧: | 最大250V | インピーダンス: | 250Ω |
|---|---|---|---|
| カプセル化: | DO-35 | ハウジング: | シリコーンのコーティング |
| 形: | 軸加鉛 | サーミスタのサイズ: | カスタマイズされた |
| キュリーの温度: | 50〜120℃ | 鉛材料: | 錫メッキ銅またはニッケルメッキリード線 |
| コーティング樹脂: | シリコン | テクノロジー: | 陶器の組成 |
| 寸法: | 27mm | 厚さ: | 最高7.0mm |
| 鉛の形: | インフォームド | ||
| ハイライト: | PTCサーミスタ過熱保護,MZ6シリーズPTCサーミスタ,過熱保護付きサーミスタ |
||
製品の説明

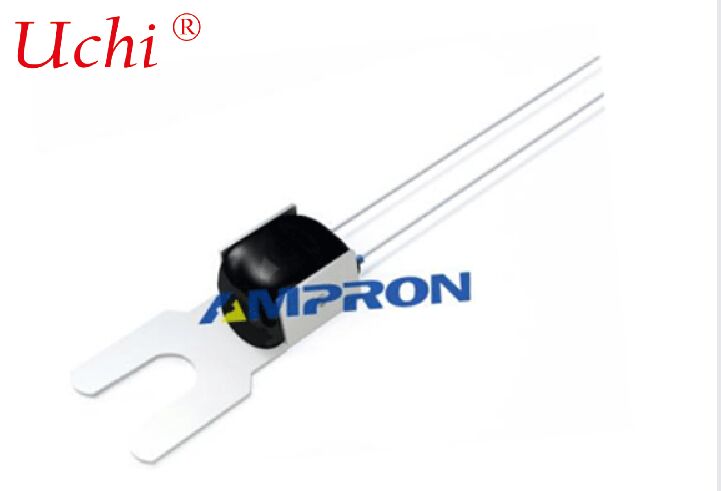

MZ6シリーズ PTCサーミスタ – 過熱保護専用
製品紹介
MZ6シリーズは、周囲環境や電子部品の温度変化を正確に検知できる、過熱保護専用の特殊目的PTCサーミスタです。小型で熱容量が小さいため、温度上昇に迅速に応答し、スイッチング電源、パワーデバイス、その他の機器の過熱異常をリアルタイムで監視します。
動作原理
通常の周囲温度および動作条件下では、PTCサーミスタの抵抗値Rpは基準抵抗値Rsよりも低く、出力電圧は低いレベルに保たれます。
周囲温度が定格保護温度を超えると、PTCの抵抗値は急激に上昇し、Rsをはるかに超えます。出力電圧は瞬時に上昇し、後段の制御回路をトリガーして過熱保護をアクティブにし、効果的な機器の安全保護を実現します。
製品の特徴
- 完全な構造タイプ：標準的なMZ6スルーホールタイプとMZ6Tワイヤーハーネスタイプがあり、さまざまな設置シナリオに適しています。
- 広い保護温度範囲：60℃～170℃で、複数の温度仕様が選択可能です。
- 温度上昇への迅速な応答により、過熱リスクの早期警告を実現します。
- 安定した材料性能：優れた耐老化性と長期間の連続動作中の低減衰性を備えています。
- コンパクトで小型化された設計により、柔軟なレイアウトと簡単な取り付け・固定が可能です。
- 自己復旧型過熱保護：温度が低下すると手動操作なしで自動的にリセットされます。
- 成熟した製造プロセスと耐衝撃性により、完全な機械マッチングのための高い信頼性を確保します。
応用
- スイッチング電源モジュールの過熱保護
- モーター、トランス、インダクタなどのパワーエレクトロニクス機器
- MOSFET、IGBTなどのパワー半導体デバイス
- モーターコイルおよび巻線の温度監視と過熱保護
