製品の説明

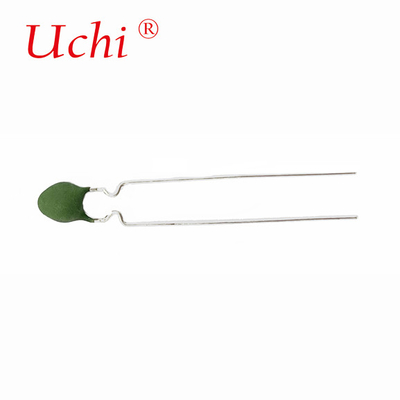

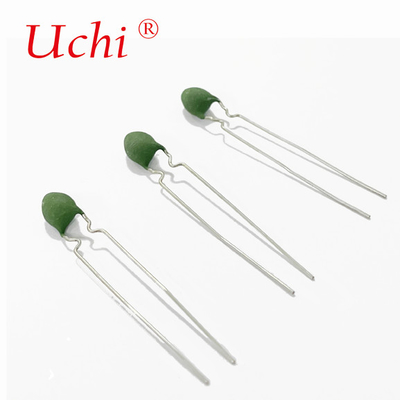

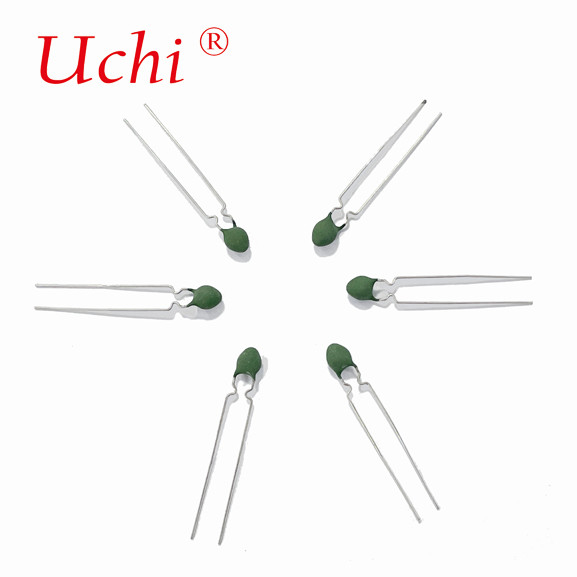

PTC MZ21-332 PTC オーバーローメントリミスター
記述
このケースタイプPosi-Rは,エアコンのエンジンを起動するのに最適です.
線形PTC熱電極 (LPTC) の抵抗は温度上昇とともに線形に増加し,全体的な温度範囲で実質的に線形正温度係数を表示します測定・制御システムに適している半導体モノ結晶性シリコン,またシリコン温度センサー,シリコン熱istorと呼ばれています.時にはシリスターとも呼ばれる.温度係数が正であるため,シリコン温度センサーは,システムが過熱した場合に失敗しない動作を示します. さらに,シリコンは本質的に安定しています.とても信頼性があり,非常に長い使用寿命を持っています. 密封されたガラスパッケージ,軸鉛, 2リード,高温および湿度環境で動作することができます. 細い寸法,密度,高温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温,低温自動設置に便利.
適用する
■ 産業用自動制御装置
■家電の温度検出と補償
· 精密回路と結晶振動器の温度補償
半導体装置の温度補償
計測器のアンプの温度補償
A/D変換器の温度補償. マイクロモーターのタイミング制御.
自動車の温度検出と制御
●医療機器の温度検出と制御
線形PTC熱電極の用途には,トランスミッション,エンジンオイルと冷却液,加熱システム,過熱防止,アンプ,電源,トランスデューサー,テレメトリ,コンピュータ,磁気増幅器温度測定,気象学,温度調節,高温防護
仕様
1副名:PTC MZ21-332
2外見の仕様
2-1,寸法 (mm)
| Dmax | 4.0 |
| Tmax | 4.5 |
| d | 0.5±005 |
| F について | 5.0±05 |
| L1最大 | 6.0 |
| L2分 | 25 |
2-2 材料とマーク:
1 包装タイプ:包装タイプ
2包装材料:シリコン樹脂
3包装の色:緑
鉛:銅線缶詰
5 鉛の形:内側が曲がった足の形
6.鉛のない (RoHS対応)
3電気特性
| はい | ポイント | 特徴 | 試験条件と方法 |
|
2.1 |
ゼロパワー 抵抗と許容される偏差
|
3.3Kオー±30% |
2時間25°C±2°Cの空気中に置いた後,電圧が1.5vdcを超えない状態で測定する.図2 |
|
2.2 |
切換温度 (キュリー温度) |
T25=75±7°C |
抵抗温度特征 (曲線) 2 × R25 抵抗値に対応する温度をスイッチ温度として指定する. |
|
2.3 |
定数稼働電圧 |
220VAC |
長期間の正常な動作を可能にする要素の抵抗電圧. |
| 2.4 | 最大稼働電流 (イマックス) | 60mA | PTCで流れる最大初期電流は最大電流として指定される. |
|
2.5 |
電圧に耐える
|
600VAC/60S ΔR/Rn≤ ±20% |
スタート電流: 0.06a, スタート電圧 220VAC, 10s 持続; その後, 60s のために高電圧 (600vac) に変換されます. 通常の温度と圧下で4-5時間回復した後,定数ゼロ電力の抵抗値が再テストされる. |
|
2.6 |
動作時間I=60mA |
0.4-2S |
|
|
2.7 |
動作温度 範囲 |
-40°C~+125°C | |
