詳細情報 |
|||
| 抵抗: | 100~100K | 耐性耐性: | ±2%~±5% |
|---|---|---|---|
| 絶縁抵抗: | ≥200MΩ | 温度範囲: | -55°C~+125°C |
| 総機械旅行: | 3600°±10° | 定格電力: | 3W |
| タイプ: | ワイヤローンドポテンチオメーター | ||
| ハイライト: | 10回転精密ロータリーポテンショメータ,線巻きポテンショメータ 3W,多回転精密ポテンショメータ |
||
製品の説明

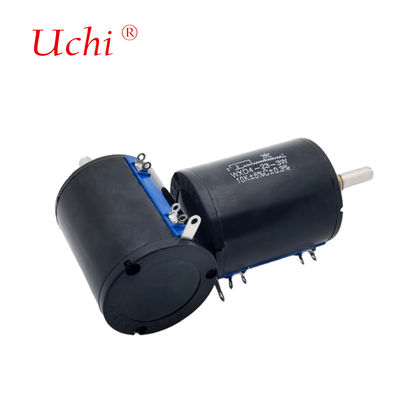

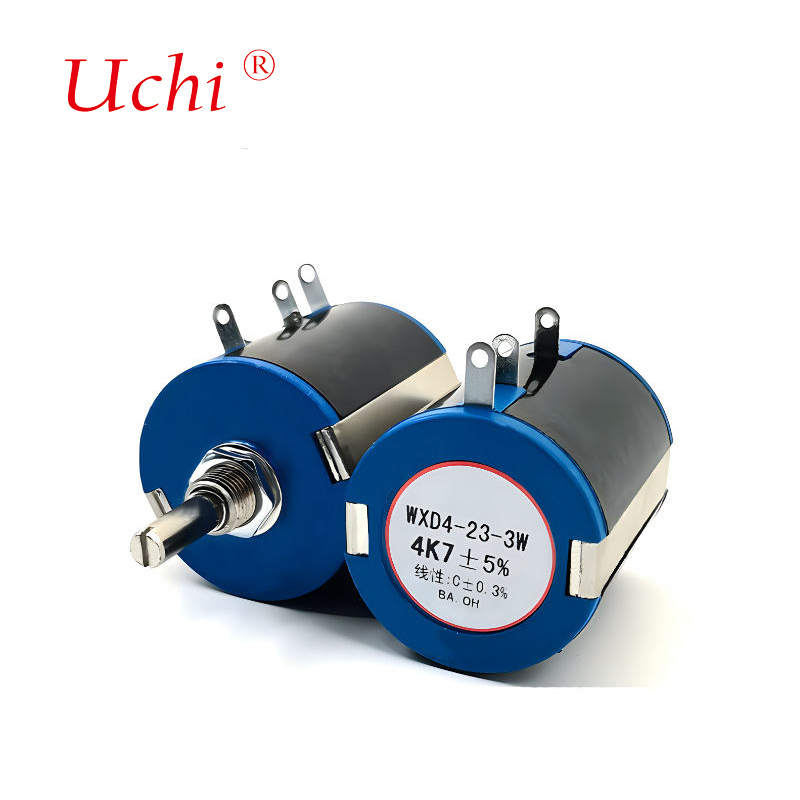

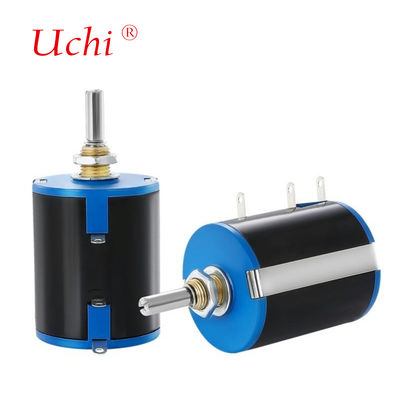

WXD4-23 多回転ワイヤ巻線ポテンショメータ 3W 10回転精密ロータリーポテンショメータ
環境条件
- 温度範囲：-50℃～+100℃
- 相対湿度：+40℃で98%
- 大気圧：107-47kPa
- 振動：98m/s²加速度で10-500Hz
- 衝突：147m/s²加速度で40-80回/分
- 遠心加速度：98m/s²
技術仕様
| モデル | シャフトタイプ | シャフト長 | 機械的角度 | 電気的角度 | 回転数 |
|---|---|---|---|---|---|
| WXD4-23 | ZS-3 | 20×25×32mm | 3600°±20 | 3600°±10 | 10 |
電気的特性
- 定格電力：3W
- 最大動作電圧：200V（DC/AC RMS）
- 抵抗範囲：82Ω～100kΩ（E12シリーズ）
- 抵抗許容差：±2%、±5%、または±10%
- 直線性：±0.1%～±1%
詳細パラメータ
| パラメータ | 値 |
|---|---|
| タイプ | ロータリーポテンショメータ |
| 技術 | 金属合金 |
| 抵抗 | 100Ω～100kΩ |
| 定格電力 | 3W |
| 最大動作電圧 | 500V |
| 動作温度 | -55℃～+125℃ |
| シャフト径 | 6mm |
| 認証 | TUV、RoHS、ISO |
性能特性
- 耐電圧：750V AC 1分間
- 絶縁抵抗：≥200MΩ（事前湿潤）、≥20MΩ（事後湿潤）
- 回転トルク：1:3トルク比で50-500gf·cm
- 耐久性：10,000サイクル（グレード3）または5,000サイクル（グレード4）
- 耐湿性：93%RHで96時間後も安定性を維持
- 電気的負荷安定性：定格電力で48時間後も性能を維持
製品寸法
用途
WXD4-23ポテンショメータは、以下の用途での精密な電圧および電流調整に最適です。
- 電気通信機器
- 電気システム
- 電子計測器
- DCまたは低周波回路
メーカー情報
BONENSは、高品質電子部品製造において17年の経験を持つ専門工場です。
- 高度な生産設備
- 専門の研究開発チーム
- OEM/ODM対応
- 厳格な品質管理基準
配送とサポート
信頼性の高いグローバル配送と包括的なサポートを提供しています。
- 速達メールサービス
- DHL Express
- UPS
- FedEx
よくある質問
- あなたは工場ですか、それとも商社ですか？
当社は、専門的な技術サポートを提供し、直接価格を提供する工場です。 - サンプルを提供できますか？
ご注文後にご要望に応じてサンプルをご提供いたします。 - 製品をカスタマイズできますか？
柔軟な要件でOEM/ODM注文を受け付けています。 - 納期はどのくらいですか？
納期は数量とモデルによって異なりますが、緊急のご要望には可能な限り対応いたします。 - アフターサービスは提供していますか？
すべての製品について、24時間体制の包括的なサポートを提供しています。
