詳細情報 |
|||
| 抵抗: | 1KΩ~10KΩ | 耐性耐性: | ±10％ |
|---|---|---|---|
| 抵抗 の 終わり: | <3Ω | 抵抗 縮小: | B |
| 独立した線形性: | ±0.5％ | 定格電力: | 0.5W(70℃)0W(120℃) |
| ピークノイズ (CRV): | <2%Rn | 誘電強度: | 1000V 1分間 |
| 調整旅行: | 90°120°200°240°300°340° | 解決: | 本質的に無限 |
| 最大入力電圧: | 200VDC | ||
| ハイライト: | 10K伝導性プラスチックポテンチオメーター,角度変位センサポテンショメータ,WDJ-22 精密ポテンチオメーター |
||
製品の説明

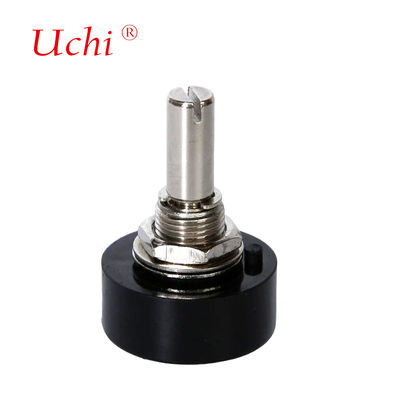

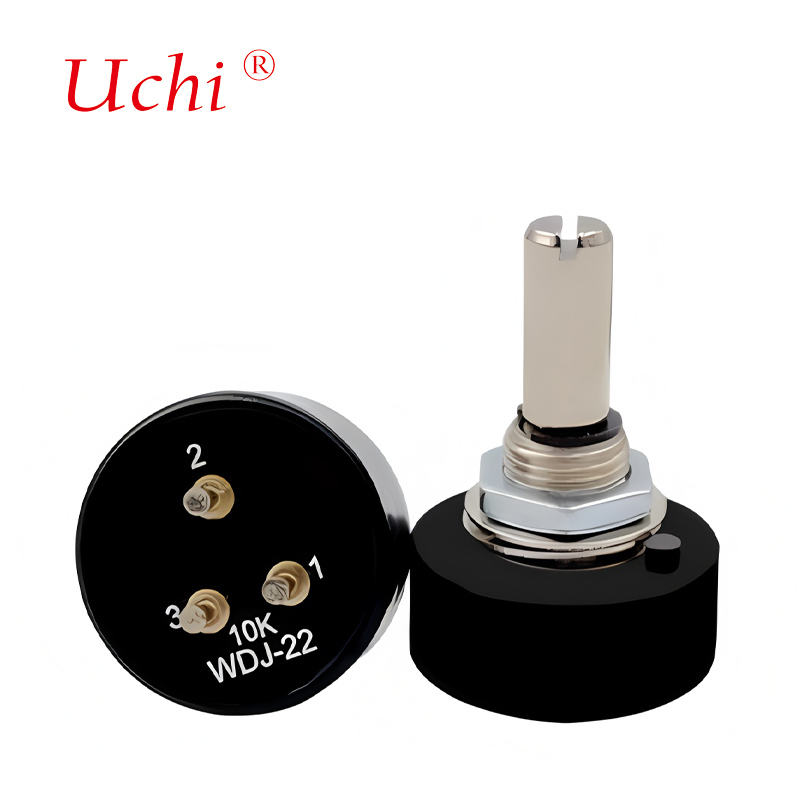

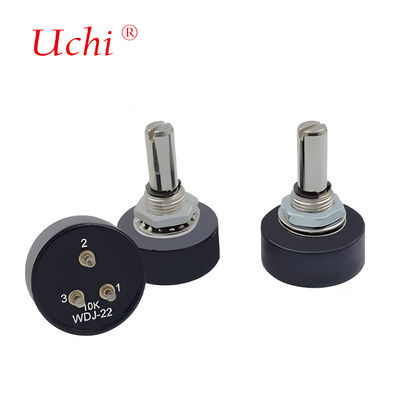

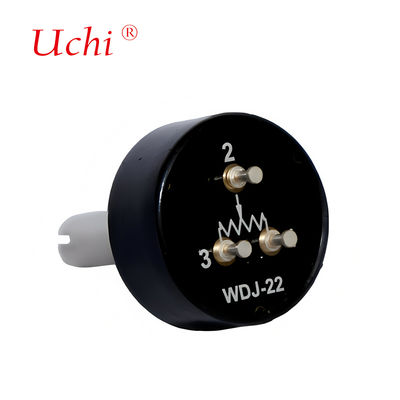

WDJ-22 導電性プラスチックポテンチオメーター 10k 角移動センサー
正確な移動測定のための角度センサー
WDJ-22 長寿命の角度センサーの導電性プラスチックポテンチオメーターは,正確な角度測定アプリケーションのために設計されています.貴金属ブラシで導電性プラスチック構造を特徴としています.このセンサーは低騒音で, ジョイスティック制御棒や伺服システムなどのアプリケーションで正確な移動測定のためのシグナル出力.
製品の特徴
- 便利な使用と設置のための伺服装置の種類
- 360°連続回転で340°有効角度 (カスタマイズ可能)
- 広い温度範囲: -40°Cから+125°C
- 本質的に無限の解像度
- 高直線性: ±1%から ±0.15%
- 特別な寿命:500万回
- 出力滑らかさ: <0.1%
- 後部端末のカスタマイズ可能
仕様のパラメータ
| 電気仕様 | |
|---|---|
| 抵抗範囲 | 1KΩ〜10KΩ |
| 抵抗 寛容 | ±10% 標準 |
| 抵抗 の 終わり | 3Ω |
| 独立した線形性 | ±0.5% |
| パワーランキング | 0.5W (70°C) 0W (120°C) |
| ピークノイズ (C.R.V.) | < 2%Rn |
| 介電力強度 | 1000V 1分 |
| 適応 の 旅 | 90°120°200° 240° 300° 340° |
| 断熱抵抗 | 10M |
| 決議 | 本質的に無限 |
| 最大入力電圧 | 200VDC |
| 環境仕様 | |
|---|---|
| 貯蔵温度範囲 | -60°C~+125°C |
| 動作温度範囲 | -60°C~+125°C |
| 温度係数 | 500ppm/°C |
| 負荷寿命 | 70°C 1,000h ΔR/R≤±10% |
| ローテーションライフ | 1,000,000回,ΔR/R≤±7% |
| IP 範囲 | IP25 |
| 溶接熱耐性 | (350°C 3S) ΔR/R≤±2% |
| 温度サイクル | (-25°C+85°C 30分/各,5サイクル) ΔR/R≤±10% |
| 振動 | 10-55Hz,幅1.5mm,3方向 ΔR/R≤±5% |
| メカニカル仕様 | |
|---|---|
| 機械 的 な 移動 | 220° 320° 360° |
| 軸のトルク | 25~35gf*cm |
| マウントナッツ トルク | 15kgf*cm |
| シャフト流出 | 0.15mm |
| シャフト・エンドプレイ | (軸長30mm)0.15mm |
| シャフトの放射性プレー | 0.15mm |
| 軸強度 (押力) | 125 N (12.75 kgf) 分 |
| 軸強度 (引き力) | 125 N (12.75 kgf) 分 |
| ハードウェア | 洗濯機,鍵洗濯機,ナッツ |
製品サイズ
応用分野
WDJ-22シリーズの角度センサーは,以下を含む正確な移動測定を必要とするアプリケーションに最適です.
- 自動車用サーボシステム
- エンジニアリング機械
- 航空宇宙機器とミサイルシステム
- 航空機用レーダーアンテナ
- インジェクション鋳造機
- 木工機械
- 印刷機
- 電子ライナー
- ロボット
- エンジニアリング監視システム
- コンピュータ制御スポーツ用機器
製造者情報
私たちは高品質の電子部品製造に豊富な経験を持つ専門工場です:
- 先進的な生産機器
- プロの研究開発チーム
- OEM/ODM能力
- 厳格な品質管理基準
輸送とサポート
信頼性の高いグローバル配送ソリューションを 提供しています
- エクスプレス郵便サービス
- DHL エクスプレス
- UPS
- フェデックス
よく 聞かれる 質問
あなたは工場か貿易会社ですか.
私たちは専門的な技術サポートを直接価格で提供する工場です.
サンプルを 提供できますか?
注文後,要求に応じてサンプルが提供されます.
あなたの製品はカスタマイズできますか.
柔軟な要件を持つOEM/ODMの注文を受け付けます.
配達時間は?
配送は数量やモデルによって異なります 可能な限り緊急の要求に応じます
販売後サービスを提供していますか.
私たちはすべての製品に 24時間包括的なサポートを提供しています.
