詳細情報 |
|||
| 総抵抗: | 10KΩ±20% | 抵抗 縮小: | A、B、C、D、E、MN、RD、W、 |
|---|---|---|---|
| 最高。操作の電圧: | リニアテーパB：AC200V～DC/V | 定格電力: | 単体：リニアテーパーB：0.2W、その他テーパー：0.05W デュアルユニット：リニアテーパーB：0.1W、その他テーパー：0.025W |
| 滑り騒音: | 100mV未満 | 絶縁抵抗: | DC250Vにて100MΩ以上 |
| 電圧に耐えます: | AC300V 1分間 | 残り抵抗: | 学期。 1～2：10Ω未満 |
| ギャングエラー（デュアルユニット）: | -40dB～0dB±3dB | ||
| ハイライト: | 30mmステレオスライディングポテンチオメーター B10K,保証付きの45mmのダブルスライドポテンチオメーター,精密制御用の移動滑りポテンチオメーター |
||
製品の説明

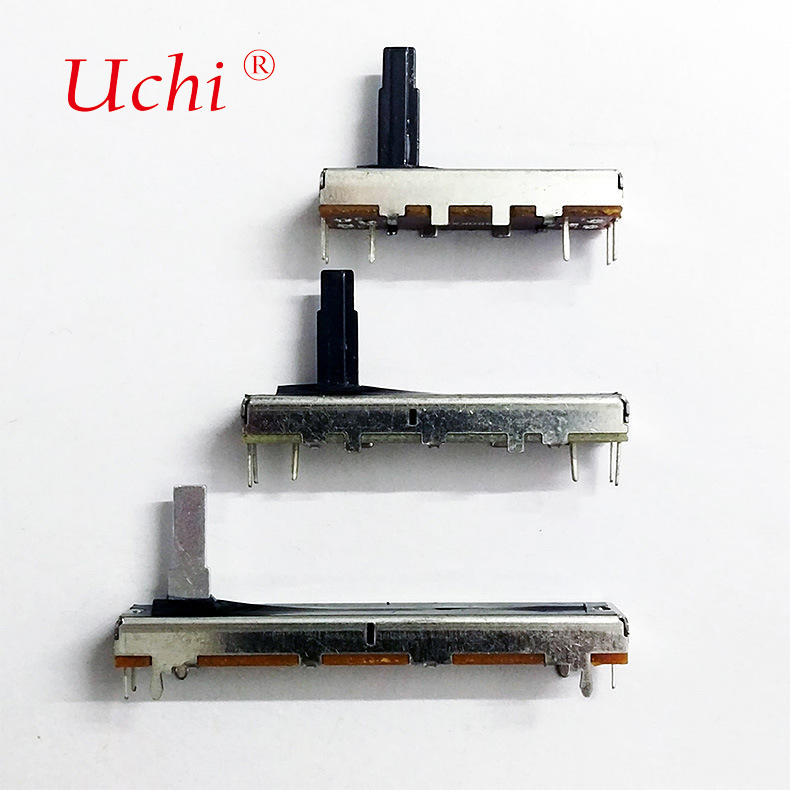

WH3012P 30mm/45mm ステレオ ダブル スライディング ポテンチオメーター B10K
WH3012Pは高精度ステレオダブルスライディングポテンチオメーターで,移動距離は60mmです.このスライディングレジスタは,回路抵抗を調節するために,スライディングフィルム接触点を持つ隔熱材料の周りに抵抗線を巻く精密な抵抗調整を必要とするアンプ,フィルター,その他の電子機器に最適です.
主要 な 側面
- 総長:75mm (7.5cm)
- 幅: 9mm (0.9cm)
- 厚さ: 6.5mm (0.65cm)
- ハンドルの高さ: 15mm (1.5cm),幅: 4mm (0.4cm)
- ストロックの長さ: 60mm (6cm)
- ピン構成: 4-2ピン
- 抵抗:A10K
- チャンネル: 2 つのチャンネル
製品の特徴
- 滑りやすいスライディング操作で精密調整
- 敏感な電子回路の高精度
- シンプル で も 耐久 的 な 構造
- 幅広く調整できる抵抗範囲
- 増幅器,フィルター,振動器における汎用的な用途
仕様のパラメータ
電気特性
| パラメータ | 価値 |
|---|---|
| 総抵抗 | 10K Ω±20% |
| 抵抗 縮小 | A,B,C,D,E,MN,RD,W |
| マックス 動作電圧 | 線形Taper B:AC200V~DC/V 他のテーパー:AC 150V~DC/V |
| 定数電源 | 単一ユニット:線形コンパーB: 0.2W,他のコンパー: 0.05W 二重ユニット:線形コナーB: 0.1W,他のコナー: 0.025W |
| 滑り騒音 | 100mV未満 |
| 断熱抵抗 | DC 250Vで100MΩ以上 |
| 電圧に耐える | AC 300Vで1分 |
| 残り抵抗 | 1~2: 10Ω未満 2~3: 10Ω未満 |
| ギャングエラー (ダブルユニット) | -40dB ~ 0dB ± 3dB |
メカニカル特性
| パラメータ | 価値 |
|---|---|
| 移動する合計 | 60.0mm ± 0.5mm |
| 行動部隊 | 10~100gf |
| スライディングストッパー強度 | 5.0kgf.cm ミニ |
| 押す-引く力 | 3.0Kgf.cm ミニ 5-10秒で |
| 停止数 (クリック) | 1C (センター・デント),7C,11C,21C,41C |
| 溶接熱耐性 | 溶接浸し: 1分間で100°Cまで前熱し,5秒間260±5°C 手動溶接: 300°C未満で3秒未満 |
| 滑る 生活 | 101000サイクル (分) |
応用分野
この線形スライドポテンチオメーターは,オーディオ機器,機械制御システム,計器に広く使用されています.信頼 の ある 性能 と シンプル な 設計 に よっ て,電子 技術 者 や 製造 業 者 たち が 好む 選択 に なり ます.
製造者情報
私たちは高品質の電子部品製造に豊富な経験を持つ専門工場です:
- 先進的な生産機器
- プロの研究開発チーム
- OEM/ODM能力
- 厳格な品質管理基準
輸送とサポート
信頼性の高いグローバル配送ソリューションを 提供しています
- エクスプレス郵便サービス
- DHL エクスプレス
- UPS
- フェデックス
よく 聞かれる 質問
あなたは工場か貿易会社ですか.
私たちは専門的な技術サポートを直接価格で提供する工場です.
サンプルを 提供できますか?
注文後,要求に応じてサンプルが提供されます.
あなたの製品はカスタマイズできますか.
柔軟な要件を持つOEM/ODMの注文を受け付けます.
配達時間は?
配送は数量やモデルによって異なります 可能な限り緊急の要求に応じます
販売後サービスを提供していますか.
私たちはすべての製品に 24時間包括的なサポートを提供しています.
