詳細情報 |
|||
| 抵抗: | 25Ω～25kΩ | 耐性耐性: | ±5%、±10% |
|---|---|---|---|
| 抵抗 の 終わり: | 2Ω最大 | 温度範囲: | -55°C~+125°C |
| 電気の角度: | 300°±5° | 定格電力: | AC160V、1W:55℃、0W:125℃ |
| 長さ: | ロングハンドル49mm \ショートハンドル23mm | ||
| ハイライト: | 5kオーム 線巻きポテンショメータ,40mm軸 ロータリーポテンショメータ,単回転精密ポテンショメータ |
||
製品の説明

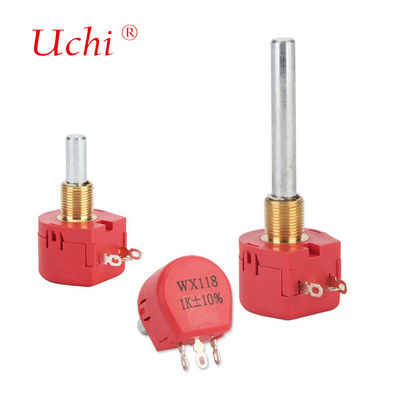

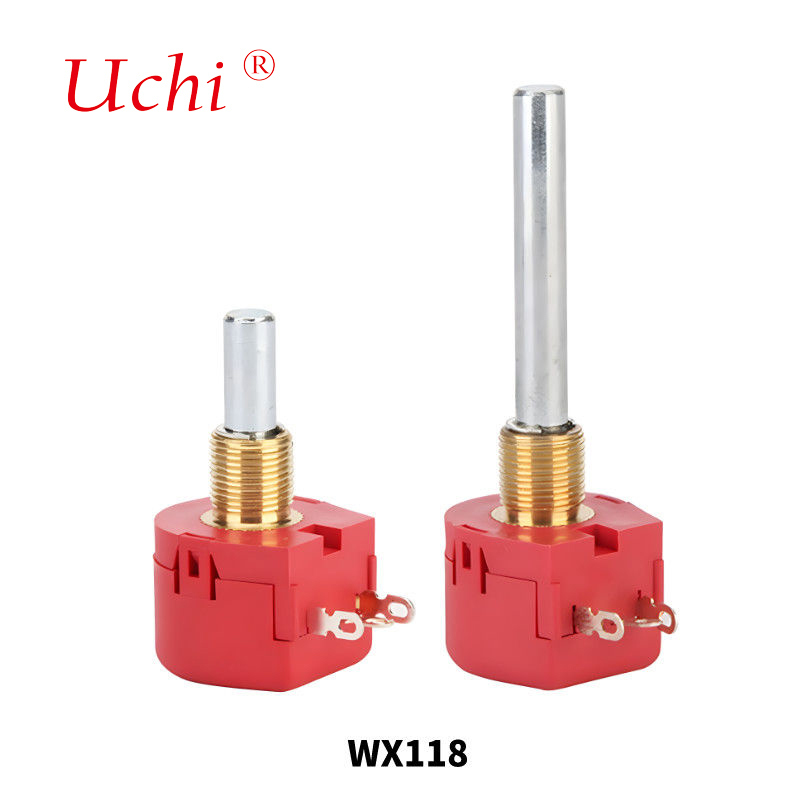

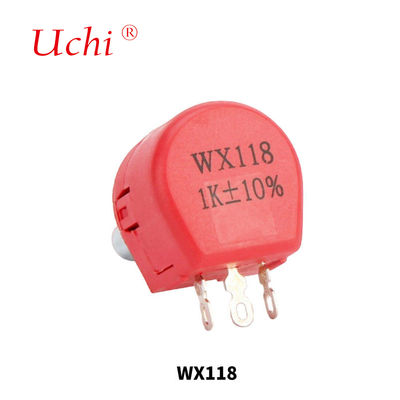

WX118 巻線型ロータリーポテンショメータ 5kΩ 40mm軸 シングルターン巻線型ポテンショメータ
WX118シングルコイル巻線型ポテンショメータは、電子機器用の精密可変抵抗コンポーネントであり、調整可能な抵抗を通じて電流または電圧出力を制御します。その回転軸は、シングルコイル巻線構成のワイヤの巻き数を変更することにより抵抗を調整し、精密な小範囲の回路調整に最適です。
このポテンショメータは、高精度、耐久性、柔軟な調整、費用対効果、およびさまざまな電子アプリケーションへの幅広い適用性を提供します。
仕様パラメータ
電気的特性
| 公称抵抗範囲 | 25Ω～25KΩ |
| 抵抗許容差 | ±5% ±10% |
| 独立直線 | ±0.5% |
| 端子抵抗 | ≤0.2% または 2Ω |
| 回転ノイズ | ≤3%R |
| 耐電圧 | 1000AC |
| 有効電気的移動 | 265°±5° |
環境特性
| 定格電力 | 160VAC、1W：55℃、0W：125℃ |
| 温度範囲 | -22℃～ +125℃ |
| 温度係数 | 最大±100ppm/℃ / ユニット |
| 衝突 | 390m/S²、4000サイクル ΔR≤±1%R |
| 振動 | 10～500HZ、0.75mm、6h ΔR≤±1%R 電気的中断≤100us |
| 55℃ 電気的耐久性 | 1W、1000h、ΔR≤±3%R |
| 機械的耐久性 | 5,000サイクル ΔR≤±3%R |
| 寿命 | 5,000サイクル |
物理的特性
| 全機械的移動 | 285°±5° |
| 始動トルク | 35--100mN.m |
| 停止強度 | 400mN.m |
製品サイズ
適用分野
- オーディオデバイス：音量とトーンコントロール回路
- 電子機器：オシロスコープと信号発生器の校正
- 通信機器：ラジオとトランシーバーの周波数と音量調整
- 制御システム：センサーとアクチュエーターの精密抵抗調整
- 自動車エレクトロニクス：オーディオおよび照明システムコントロール
