詳細情報 |
|||
| 抵抗: | 10K | 耐性耐性: | ±5％ |
|---|---|---|---|
| 絶縁抵抗: | ≥200MΩ | 温度範囲: | -55°C~+125°C |
| 総機械旅行: | 3600°±10° | 定格電力: | 2W (70°C) |
| サイズ /寸法: | 22×38mm | ||
| ハイライト: | 10kオム精密回転電位計,多回転電線回転ポテンチオメーター,保証付き2W精密ポテンショメータ |
||
製品の説明

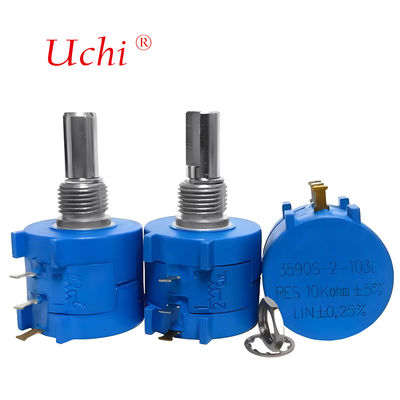

3590 マルチターン巻線型精密ロータリーポテンショメータ 10k オーム 5% 2w
3590シリーズポテンショメータは、マルチターン巻線型ポテンショメータです。精密ポテンショメータ3590Sは、各種電子機器の回路調整に適しており、生産設備、産業用試験・測定機器、医療機器のリニア距離、角度、または回転の測定によく使用されます。3590Sポテンショメータは、高精度で長寿命の高品質な材料で作られています。
仕様パラメータ
| 特性 | 値 |
|---|---|
| 公称抵抗範囲 | 10K |
| 抵抗許容差 | ±5% |
| 端子抵抗 | ≤2%R または 5 |
| ピークノイズ | ≤100 |
| 直線性精度 | ±0.25% |
| 電気的回転角 | 3600°±10° |
| 絶縁抵抗 | ≥ 200M |
| 耐電圧 | 500V (DCまたはACピーク値) |
環境仕様
| 特性 | 値 |
|---|---|
| 定格電力 | 2W (70°C) |
| 温度範囲 | -55°C~ 125°C |
| TCR | ±100x10-6/°C |
| 温度衝撃 | R≤±3%R |
| 衝突 (390m/S2, 4000回) | R≤±1%R |
| 耐湿性 | R≤±3%R、絶縁抵抗≥100M |
| 振動 (10-500HZ, 0.75mm, 6h) | R≤±1%R、電気的ブレーク≤100S |
物理的特性
| 特性 | 値 |
|---|---|
| 全機械的移動量 | 3600°±10° |
| 回転トルク | 2~10mN.m |
| ストッパートルク | ≥300mN.m |
製品詳細
- ポテンショメータタイプ: マルチターンポテンショメータ
- ポテンショメータ材料: 巻線

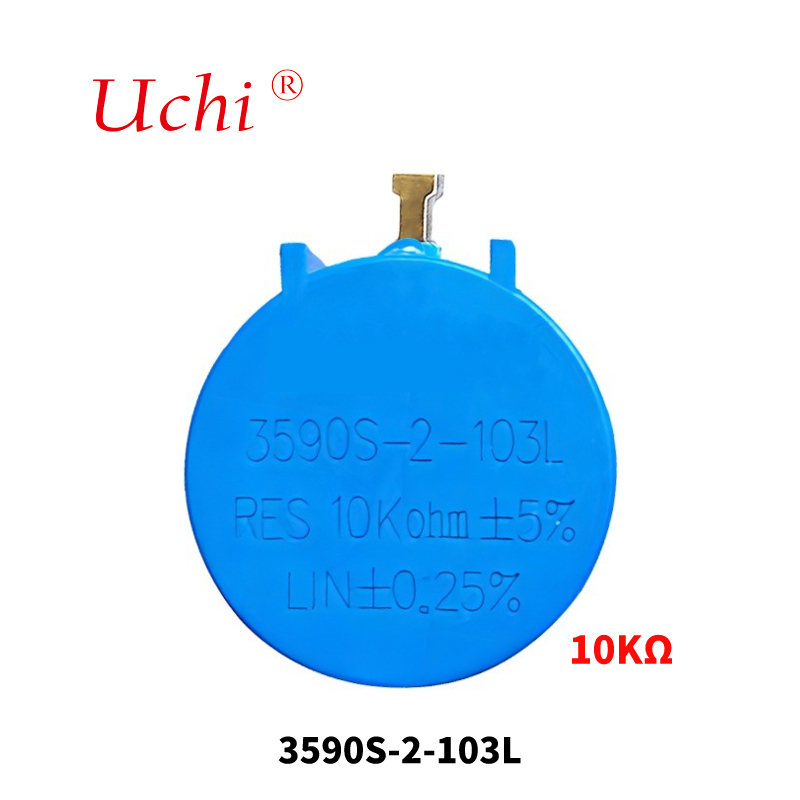

- モデル: 3590S-2-103L
- 抵抗: 10K Ω
- 許容抵抗範囲: ±5%
- 電気的回転角: 3600°±10° (10回転)
- 定格電力: 2W (70℃)
- 温度範囲: -55℃~+125℃

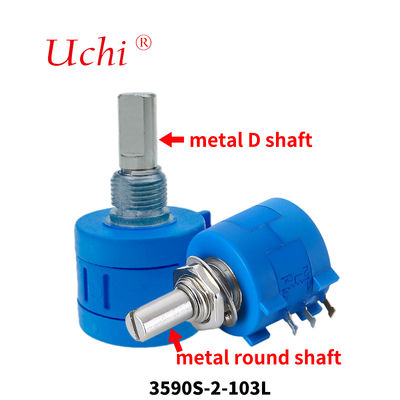

- シャフトタイプ: 円形シャフト Dシャフト
- シャフト材料: 金属シャフト
- シャフト直径: 6.3mm
- シャフト長: 20mm
- 抵抗値変動モード: リニア
- パッケージ: 25個/ボード、50個/箱、12箱/大箱
- 付属品: 3590Sポテンショメータ用ナットとワッシャー
製品サイズ
適用分野
3590S巻線型マルチターンポテンショメータは、ディスプレイ、インターホン、トランシーバー、携帯電話、コードレス電話、無線周波数ヘッド、電子チューナー、リモコン、計器、電源、通信、医療機器、電気機器、鉄道信号、航空など、幅広い分野で使用されています。
