詳細情報 |
|||
| 抵抗: | 100Ω~100KΩ | 耐性耐性: | ±2%,±5% |
|---|---|---|---|
| サイズ /寸法: | 22*30mm | 定格電力: | 2W (70°C) |
| 動作温度: | -55°C~125°C | 絶縁抵抗: | ≥200MΩ |
| 製造日コード: | 1816M | テクノロジー: | ワイヤーワンド |
| 効果 的 な 旅: | ≥3600°±10° | TCR: | ±100×10-6/℃ |
| ハイライト: | 10K オーム ワイヤ巻線ポテンショメータ,精密多回転可変抵抗器,高精度 2W ポテンショメータ |
||
製品の説明

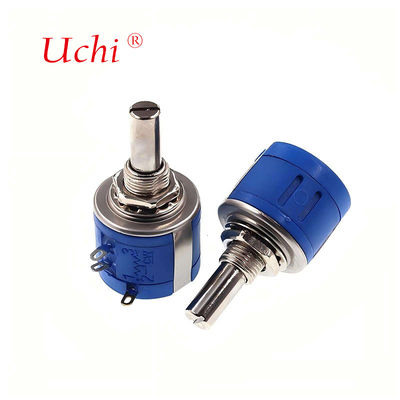

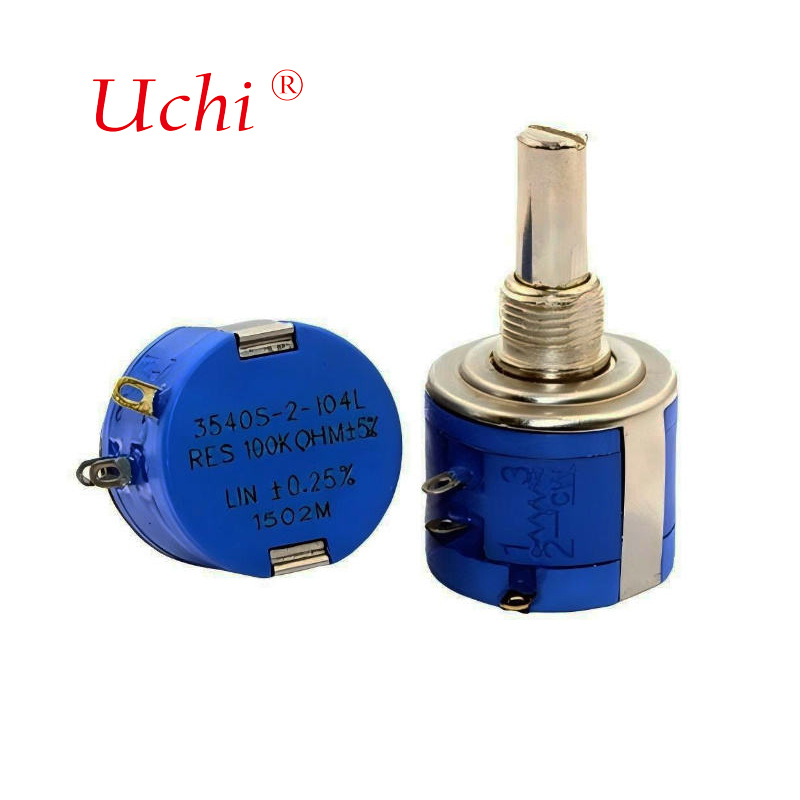

3540S精密多回転ワイヤ巻ポテンショメータ 可変抵抗器 10Kオーム 2W
仕様パラメータ
| 特性 | 値 |
|---|---|
| 公称抵抗範囲 | 100～100KΩ |
| 抵抗許容差 | ±2%, ±5% |
| 端子抵抗 | ≤2%R または 5Ω |
| ピークノイズ | ≤100Ω |
| 直線性精度 | ±1%, ±0.5% |
| 電気的回転角 | 3600°±10° |
| 絶縁抵抗 | ≥200MΩ |
| 耐電圧 | 500V (DCまたはACピーク値) |
環境特性
| 特性 | 値 |
|---|---|
| 定格電力 | 2W (300V 70°C) |
| 温度範囲 | -55°C～+125°C |
| TCR | ±100×10-6/°C |
| 温度衝撃 | ΔR≤±3%R |
| 衝突 (390m/S2, 4000回) | ΔR≤±1%R |
| 耐湿性 | ΔR≤±3%R、絶縁抵抗≥100MΩ |
| 振動 (10-500HZ, 0.75mm, 6h) | ΔR≤±1%R、電気的ブレーク≤100μS |
物理的特性
| 特性 | 値 |
|---|---|
| 全機械的移動量 | 3600°±10° |
| 回転トルク | 2～10mN.m |
| ストッパートルク | ≥300mN.m |
製品の特徴
- ブッシングマウント
- ROHS準拠
- オプションでセンタータップとリアシャフト延長が可能
- オプションでARラグ機能
- 共通または同心シャフトでギャング可能
- 高トルク対応
- 非標準機能と仕様も利用可能
製品サイズ
適用分野
3540シリーズ多回転精密ワイヤ巻ポテンショメータは、主に計器、メーター、郵便および電気通信、電力設備、鉄道信号、航空宇宙分野で使用されています。
メーカー情報
当社は、高品質な電子部品製造において豊富な経験を持つ専門工場です。
- 高度な生産設備
- 専門の研究開発チーム
- OEM/ODM対応
- 厳格な品質管理基準
配送とサポート
包括的なアフターサービスサポートとともに、信頼性の高いグローバルな配送ソリューションを提供しています。
- 速達メールサービス
- DHL Express
- UPS
- FedEx
よくある質問
- あなたは工場ですか、それとも商社ですか？
当社は、専門的な技術サポートを提供し、直接価格を提供する工場です。 - サンプルを提供できますか？
ご注文後にご要望に応じてサンプルをご提供いたします。 - 製品をカスタマイズできますか？
柔軟な要件でOEM/ODMのご注文をお受けいたします。 - 納期はどのくらいですか？
納期は数量とモデルによって異なりますが、可能な限り緊急のご要望にも対応いたします。 - アフターサービスは提供していますか？
すべての製品に対して、24時間体制の包括的なサポートを提供しています。
