詳細情報 |
|||
| 抵抗: | B 50Ω-2MΩ \ AC 1KΩ-2MΩ。 | サイズ /寸法: | 30*20MM |
|---|---|---|---|
| 耐性耐性: | ±10％ | 説明: | 単回転の炭素フィルムポテンチオメーター |
| 力: | 3W | タイプ: | シングルターン |
| 機械的ストローク: | 300°±5° | 回転生命: | 15,000ターン |
| 材料: | カーボンフィルム | 温度範囲: | -10℃～-85℃ |
| ハイライト: | 単回転の炭素フィルムポテンチオメーター,50k ロータリーポテンショメータ速度調整,周波数コンバータ可変抵抗器 |
||
製品の説明

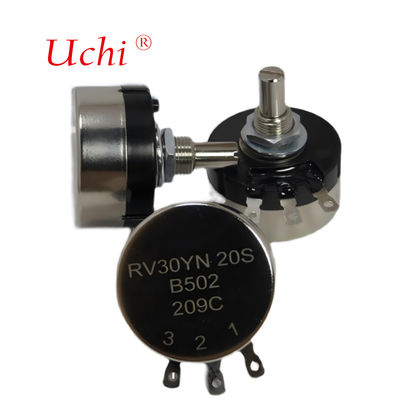

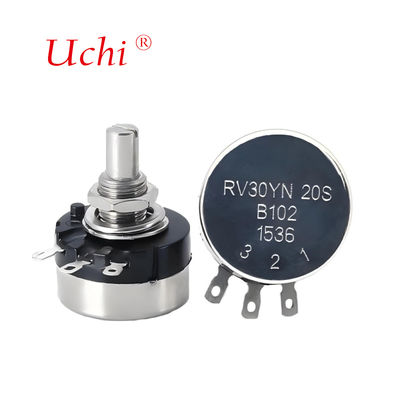

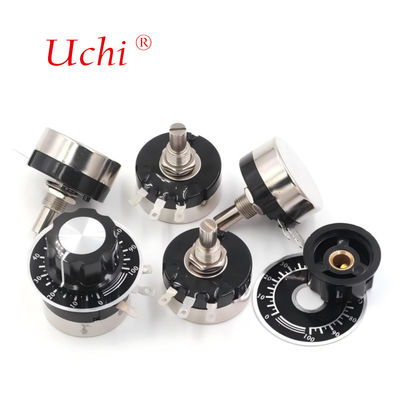

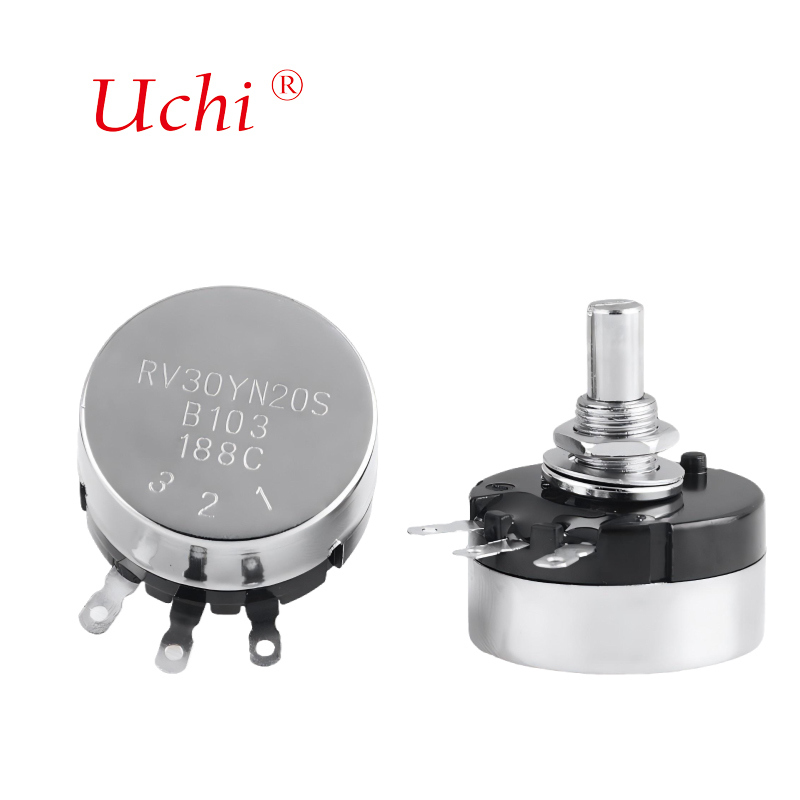

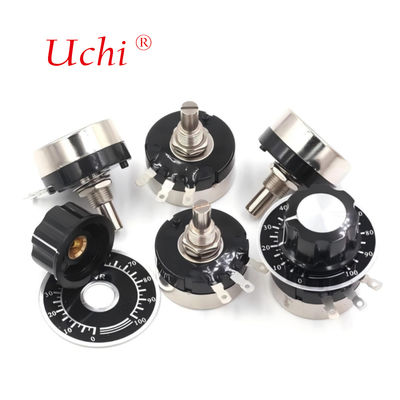

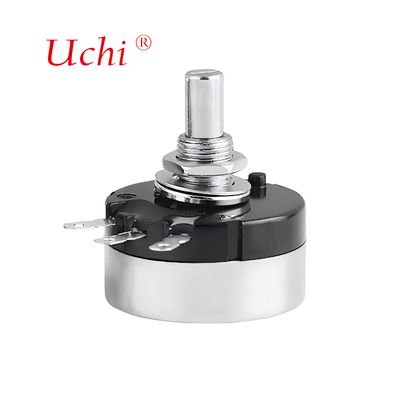

RV30YN20S シングルターンカーボンフィルム可変抵抗器ロータリーポテンショメータ
RV30YN20Sは、周波数コンバータの速度調整用に設計されたシングルコイルカーボンフィルムポテンショメータです。定格電力3W、シャフト径6mm、長さ20mm。特徴としては、外径30mm、スロット付きシャフトエンド、抵抗許容差±10％、機械的ストローク300°±5°、温度範囲-10℃～+85℃、回転寿命20,000回転などがあります。
製品仕様
電気的仕様
| 標準抵抗範囲 | B = 100～2M A,C = 1k～2M |
|---|---|
| 抵抗許容差 | 標準10% |
| エンド抵抗 | 最大3オーム |
| 抵抗テーパー | B = リニア; A = CWオーディオ（対数）; C = CCWオーディオ（対数） |
| ピークノイズ（C.R.V.） | 3%または3オーム、大きい方 |
| 定格電力 | +40℃での定格、+85℃で0ワット |
テーパー別の定格電力
| テーパー | R≤10k | 10k |
||
|---|---|---|---|---|
| B | 1.0W | 0.8W | 0.6W | 0.4W |
| A,C | 0.8W | 0.6W | 0.3W | 0.2W |
機械的仕様
| 機械的移動量 | 300°±5° |
|---|---|
| シャフトトルク | 51～306 gf•cm (0.707～4.242 oz•in) 51～510 gf•cm (0.707～7.070 oz•in) |
| ストップ強度 | 最大10.2 kgf•cm (141.4 oz•in) |
| 取り付けナットトルク | 最大15 kgf•cm (207.94 oz•in) |
主な特徴
- 直径30mm、シングルターン工業用パネルコントロール
- リニアまたはオーディオテーパーのカーボンフィルム素子
- シングル、タンデム、トリプルユニットで、シングルシャフトオプションあり
- 1Aまたは3A定格のSPSTまたはSPDTスイッチ
- 金属シャフトとブッシングを備えたシャフトロックモデル
- 右アングル耳ラグ端子付きのパネルマウントのみ
- スロット、フラット、または丸型エンドスタイルの6mm直径シャフト
- 標準15mmまたは20mmのシャフト長
製品寸法
アプリケーション
RV30YN20Sポテンショメータは、計器、精密機械設備、溶接設備、オーディオ機器、自動化システム、通信デバイス、医療施設、周波数コンバータ、ゲーム機、UPS電源などで広く使用されています。
メーカー情報
当社は、高品質の電子部品製造において豊富な経験を持つ専門工場です。
- 高度な生産設備
- 専門の研究開発チーム
- OEM/ODM対応
- 厳格な品質管理基準
配送とサポート
信頼性の高いグローバルな配送ソリューションと、包括的なアフターサービスを提供しています。
- 速達メールサービス
- DHL Express
- UPS
- FedEx
よくある質問
あなたは工場ですか、それとも商社ですか？
当社は、専門的な技術サポートを提供し、直接価格を提供する工場です。
サンプルを提供できますか？
ご注文後にご要望に応じてサンプルをご利用いただけます。
製品をカスタマイズできますか？
柔軟な要件でOEM/ODM注文を受け付けています。
納期はどのくらいですか？
納期は数量とモデルによって異なりますが、可能な限り緊急の要求に対応します。
アフターサービスを提供していますか？
すべての製品について、24時間体制の包括的なサポートを提供しています。
