詳細情報 |
|||
| 耐性耐性: | ±20％ | 温度範囲: | -10°C~100°C |
|---|---|---|---|
| 総回転角: | 260°±5° | 回転騒音: | ≤47mV |
| 抵抗: | 1KΩ～2MΩ | 特徴: | 回転式カーボン フィルムの電位差計 |
| 定格電力: | 曲線B:0.1W その他の曲線B:0.05WV | シャフトタイプ: | 梅軸/D型軸 |
| 抵抗法: | A,B,C | 回転式生命: | 10,000サイクル |
| ハイライト: | スイッチ付き17mm音量調整ポテンショメータ,カーボンフィルムロータリーポテンショメータ 10K 100K 500K,金属シャフト精密ポテンショメータ 3ピン |
||
製品の説明

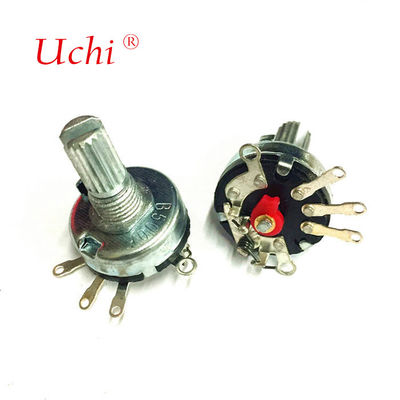

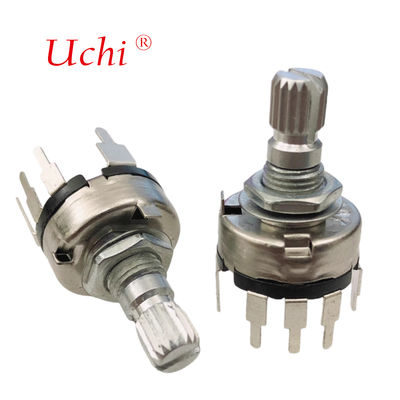

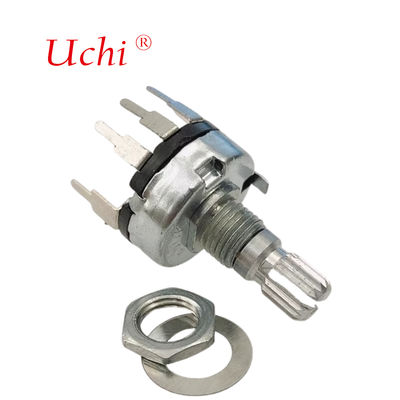

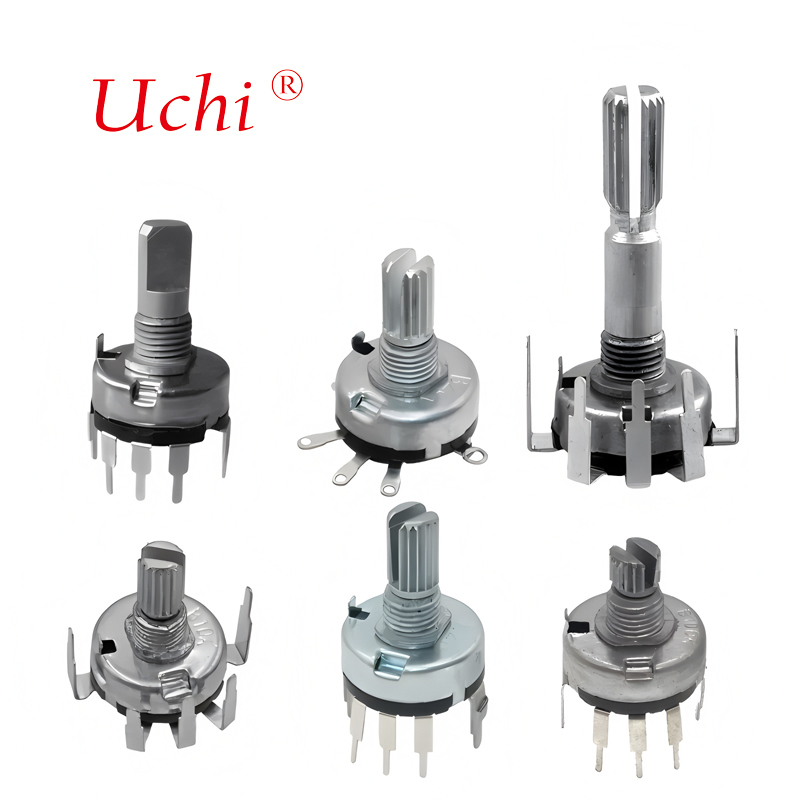

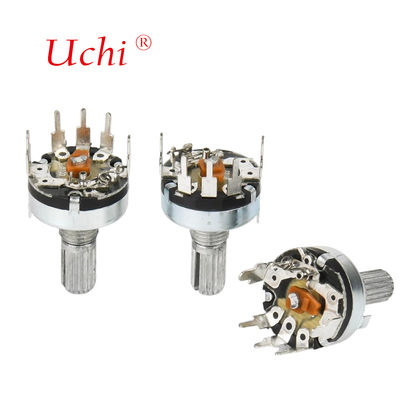

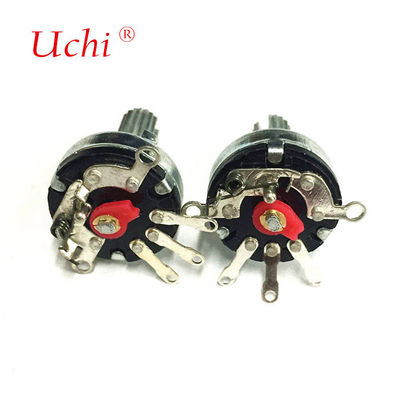

RV17 スイッチ付きメタルシャフト 10K、100K、500K カーボンフィルム シングルグループ 3ピン 17mm 音量調整ロータリーポテンショメータ
スイッチ付きV17カーボンフィルムポテンショメータは、信頼性と長寿命を提供する高性能コンポーネントです。オーディオシステム、通信デバイス、計器、家電製品など、さまざまな電子機器に広く使用されています。
技術仕様
- 全抵抗値: 500 Ω -1M Ω
- 全抵抗許容差: ± 20%
- インピーダンス特性タイプ: A、B、C、D
- ノイズ: 20 mmc で 100mV 未満
- 絶縁インピーダンス: DC 250V で 10M Ω 以上
- 耐電圧: AC 250V で 1 分間
- 残留抵抗値: Term. 1-2: 10 Ω 未満 Term. 2-3: 10 Ω 未満
- 同期誤差 (デュアル接続): -40dB~0dB ± 3dB
詳細仕様
| 項目 | 仕様 |
|---|---|
| 電気的特性 | |
| 温度範囲 | -10℃~100℃ |
| 定格電力 | カーブB:0.1W その他のカーブB:0.05W |
| 最大動作電圧 | カーブB:AC 200V B以外:AC 150V |
| 抵抗範囲 | 1KΩ~2MΩ |
| 許容抵抗許容差 | ±20% |
| 回転ノイズ | ≤47mV |
| 端子抵抗 | R≥250KΩ 0.1%R max 250KΩ>R>10KΩ 20Ωmax 10KΩ≥R 100max |
| 抵抗法則 | A、B、C |
| スイッチ接点抵抗 | 20mΩ未満 |
| 誘電体 | AC500V、1分 |
| 絶縁抵抗 | DC500Vで50MΩ以上 |
| 定格スイッチング電力 | DC12V 1A |
| 溶接錫温度 | 235℃±5℃;≤3s |
| 機械的特性 | |
| 回転トルク | 7~40 mN.m(70~400gf.cm) |
| 全回転角度 | 260°±5° |
| スイッチ寿命 | 10,000回 |
| 回転寿命 | 10,000サイクル |
| シャフトストッパー強度 | 3Kgf.cm/min |
| プッシュプル強度 | 70 N |
| スイッチ作動力/トルク | 50~300gf.cm |
| スイッチ作動角度 | 30°±10° |
製品寸法
用途
スイッチ付きRV17カーボンフィルムポテンショメータは、以下を含むさまざまな電子機器に広く使用されています。
- オーディオ機器
- 通信デバイス
- 計器
- 家電製品
メーカー情報
当社は、高品質の電子部品製造において豊富な経験を持つ専門工場です。
- 高度な生産設備
- 専門の研究開発チーム
- OEM/ODM機能
- 厳格な品質管理基準
配送とサポート
包括的なアフターサービスサポートとともに、信頼性の高いグローバルな配送ソリューションを提供しています。
- 速達メールサービス
- DHLエクスプレス
- UPS
- FedEx
よくある質問
あなたは工場ですか、それとも商社ですか？
当社は、専門的な技術サポートを提供し、直接価格を提供する工場です。
サンプルを提供できますか？
ご注文後、ご要望に応じてサンプルをご利用いただけます。
あなたの製品はカスタマイズできますか？
柔軟な要件でOEM/ODM注文を受け付けています。
納期はどのくらいですか？
納期は数量とモデルによって異なりますが、可能な限り緊急の要求に対応します。
アフターサービスはありますか？
すべての製品について、24時間体制の包括的なサポートを提供しています。
この製品の詳細を知りたい
