詳細情報 |
|||
| 抵抗: | 500Ω～2MΩ | 回転生命: | 10000 サイクル |
|---|---|---|---|
| 耐性耐性: | 20% | パッケージ /ケース: | プラスチック シール |
| 特徴: | 炭素フィルムポテンチオメーター | 総回転角: | 260°±10° |
| 線形精度: | ±0.25(%) | ||
| ハイライト: | カーボン フィルムの回転式電位差計,プラスチック密閉型インバーター溶接ポテンショメータ,保証付き絶縁精密ポテンショメータ |
||
製品の説明

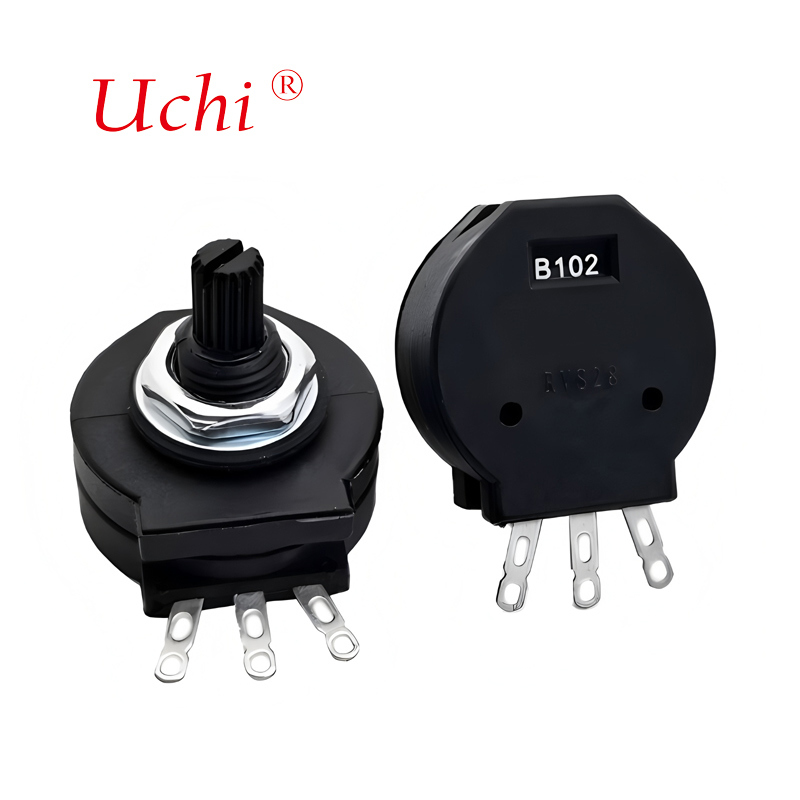

RVS28P 炭素皮膜プラスチック密閉絶縁インバータ溶接機ロータリーポテンショメータ
RVS28P溶接機用プラスチック密閉炭素皮膜ポテンショメータは、優れた機械的強度と、埃、湿気、過酷な環境条件からの保護を提供する高度なプラスチック密閉パッケージング技術を採用しています。溶接用途向けに特別に設計されており、安定性と長寿命を維持しながら、高温と振動に耐えます。絶縁シャフト設計により、電気的故障を防ぎ、オペレーターを保護することで安全性が向上します。
製品の特徴
- 製品名：RVS28P
- 材質：炭素皮膜
- 色：黒
- 定格電力：0.5W（50℃）
- 回転ノイズ：<47mV
- 抵抗範囲：500Ω～2MΩ
- 抵抗偏差：±20%
- 最大動作電圧：AC 500V
- 抵抗パターン：A、B、C
- 耐電圧：AC 2000V
- 回転トルク：2～20mN·m
- 全機械ストローク：260°±10°
- 機械的耐久性：10,000サイクル
製品寸法
仕様パラメータ
電気的仕様
| パラメータ | 説明 | 値 |
|---|---|---|
| 1. 全抵抗 | 端子R1とR3間の測定 | 10K |
| 2. 抵抗テーパー | 抵抗の変化 | B（線形） |
| 3. 全抵抗許容差 | 端子R1とR3間の測定 | ±20% |
| 4. 定格電力 | 最大電圧での連続全負荷動作 | 0.5W（50℃） |
| 5. 残留抵抗 | 端子R1-R2間およびR2-R3間 | R≤10KΩRo≤20Ω 10KΩ |
| 6. 回転ノイズ | 30回転/分均等速度 | ≤47mV |
| 7. 耐電圧 | 端子とシェル間 | 2500V AC |
| 8. 最大動作電圧 | 端子R1とR3間 | 50V AC |
| 9. 絶縁抵抗 | 試験電圧：DC500V | 200MΩ |
| 10. 動作温度 | 性能保証温度範囲 | -30℃～70℃ |
機械的仕様
| パラメータ | 説明 | 値 |
|---|---|---|
| 1. 全回転角度 | 端子R1から端子R3まで | 260°±10° |
| 2. 回転トルク | 回転速度60°/s（5～35℃） | 30～200gf·cm |
| 3. 停止トルク | 10秒後に破損に必要な力 | ≥5kgf·cm |
その他の仕様
| パラメータ | 説明 | 値 |
|---|---|---|
| 1. 回転寿命 | 10,000回転後 | 変化≤±15%R、ノイズ≤100mV |
| 2. 端子強度 | 溶接後（350℃、3.5秒） | 緩みなし、良好な接触 |
| 3. はんだ付け性 | 235℃±5℃、5±0.5秒 | ≥90%のはんだ付け面積 |
適用分野
メーカー情報
当社は、高品質な電子部品製造において豊富な経験を持つ専門工場です。
- 高度な生産設備
- 専門の研究開発チーム
- OEM/ODM対応
- 厳格な品質管理基準
配送とサポート
信頼性の高いグローバルな配送ソリューションと、包括的なアフターサービスを提供しています。
- 速達郵便
- DHL Express
- UPS
- FedEx
よくある質問
あなたは工場ですか、それとも商社ですか？
当社は、専門的な技術サポートとともに直接価格を提供する工場です。
サンプルを提供できますか？
ご注文後にご要望に応じてサンプルをご利用いただけます。
製品をカスタマイズできますか？
柔軟な要件でOEM/ODM注文を受け付けています。
納期はどのくらいですか？
納期は数量とモデルによって異なりますが、可能な限り緊急の要求に対応します。
アフターサービスを提供していますか？
すべての製品について、24時間体制の包括的なサポートを提供しています。
