詳細情報 |
|||
| 抵抗: | 10Ω〜5mΩ | 仕様: | 3296W\3296Z\3296Y\3296X\3296P |
|---|---|---|---|
| 特徴: | 複数回転 | 端子抵抗: | ≤±1%R または 2Ω |
| 絶縁抵抗: | ≥ 1GΩ (100V AC) | 温度範囲: | -55°C~+125°C |
| 耐性耐性: | ±10％ | サイズ /寸法: | 10×9.6mm |
| 定格電力: | 0.5W (最大300V) | TCR: | ±250*10-6/°C |
| ハイライト: | 8mm 銅製トリマーポテンショメータ,ノブ付き 10k 精密ポテンショメータ,3296X ロングノブポテンショメータ |
||
製品の説明

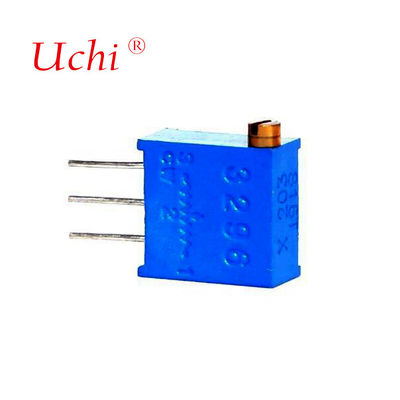

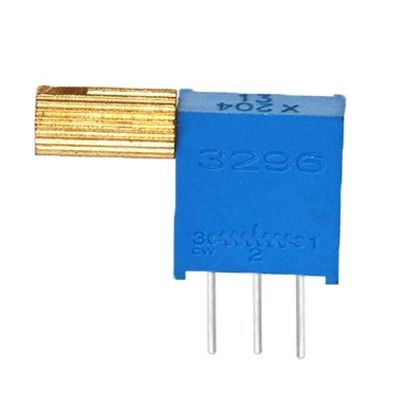

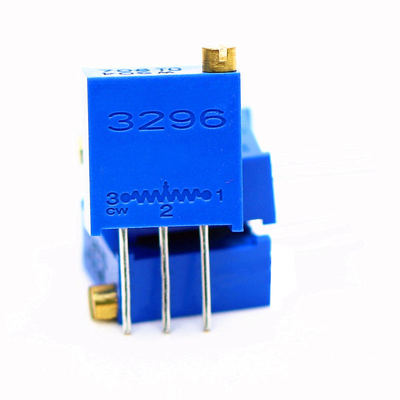

3296X 8mm 銅製ロングノブ 10k トリマーポテンショメータ
精密マルチターンポテンショメータ
3296Xは、調整精度が5%または10%の高性能マルチターンポテンショメータです。10Ωから5MΩの抵抗範囲と、28±2回転の全機械ストロークを備え、産業用途で最も広く使用されているマルチターンポテンショメータの一つです。
主な特徴
- 要求の厳しい用途向けの高精度と信頼性
- 耐久性のある構造による長寿命
- 高解像度により精密な調整が可能
- 信号ゲインと直線性調整に最適

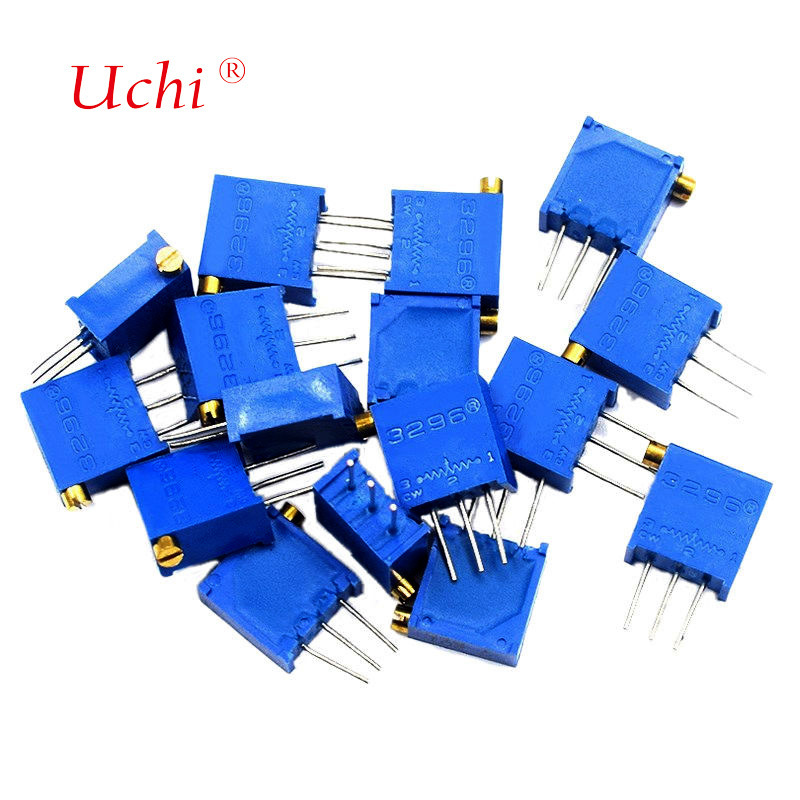

- 複数のモデル（3296W、3296X、3296P、3296Y、3296Z）で利用可能
技術仕様
電気的特性
| 公称抵抗範囲 | 10Ω～5MΩ |
| 抵抗許容差 | ±10% |
| 端子抵抗 | ≤±1%Rまたは2Ω |
| 接触抵抗変動（CRV） | ≤±1%Rまたは3Ω |
| 絶縁抵抗 | ≥1GΩ（100V AC） |
| 耐電圧 | 640V（DCまたはACピーク値） |
| 有効電気的移動量 | 機械的移動量の≥70% |
環境特性
| 定格電力 | 0.5W（最大300V） |
| 温度範囲 | -55℃～+125℃ |
| TCR | ±250×10-6/℃ |
| 衝突（390m/S2、4000回） | ΔR≤±1%R |
| 振動（10-500HZ、0.75mm、6時間） | ΔR≤±1%R、ΔUab/Uac≤±2%R、電気的ブレーク≤100μS |
物理的特性
| 全機械的移動量 | 28±2回転 |
| 始動トルク | ≤25mN.m |
パッケージングとアプリケーション
標準パッケージ:50個/チューブ（3296W、3296Y）または40個/チューブ（3296X、3296Z、3296P）
産業用途
この精密ポテンショメータは、以下に広く使用されています:
- 産業用制御システム
- 通信機器
- 精密機器
- 自動車エレクトロニクス
- LCDパネル
- スイッチング電源
メーカー情報
当社は、高品質な電子部品を専門とする、豊富な生産経験を持つ工場です。当社の施設には以下が含まれます:
- 高度な生産設備
- 専門の研究開発チーム
- OEM/ODM対応
- 厳格な品質管理
当社の製品は国際規格に適合しており、包括的なアフターサービスを提供しています。
配送とサポート
以下を含む、信頼性の高いグローバル配送オプションを提供しています:
- 速達郵便
- DHL Express
- UPS
- FedEx
よくある質問
あなたは工場ですか、それとも商社ですか？
当社は、専門的な技術サポートを提供し、直接価格を提供する工場です。
サンプルを提供できますか？
ご注文後にご要望に応じてサンプルをご提供いたします。
製品をカスタマイズできますか？
柔軟な要件でOEM/ODM注文を受け付けています。
納期はどのくらいですか？
納期は数量とモデルによって異なりますが、緊急のご要望には可能な限り対応いたします。
アフターサービスは提供していますか？
すべての製品に対して、24時間体制の包括的なサポートを提供しています。
