詳細情報 |
|||
| 全体の抵抗範囲: | 50Ω～2MΩ（誤差±20％） | 定格電力: | Bテーパー0.5W、その他0.25W |
|---|---|---|---|
| 残り抵抗: | 端子1-2/2-3 ≤20Ω MAX | 最大動作電圧: | リニアテーパー BAC 500V、その他のテーパー AC 250V |
| スライダー異音（JIS参照）: | 最大47mV以下 | 絶縁抵抗: | DC 500ボルトで最小100MΩ |
| 耐電圧（端子－ケース間）: | AC500V（1分間） | 力: | 0.05W |
| 全体の回転角: | 300°±10° | 効果的な電気移動: | 230°±3° |
| スイッチ角度: | 50°±10° | 防水グレード: | IP63 |
| ハイライト: | 防塵・防水ポテンショメータ,CCステップ、P63のポテンショメータ,P63保護付き精密ポテンショメータ |
||
製品の説明

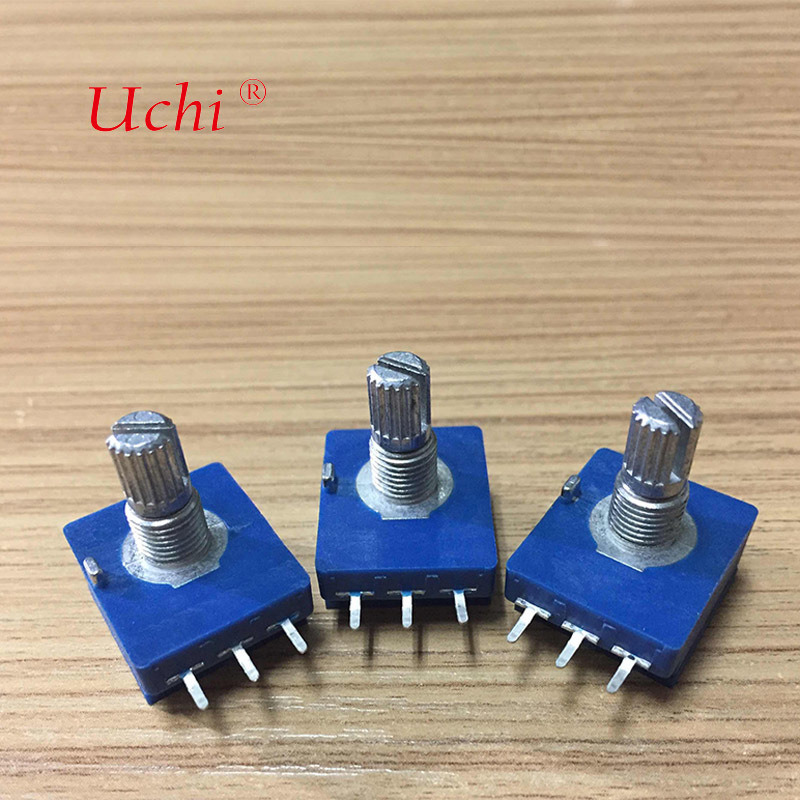

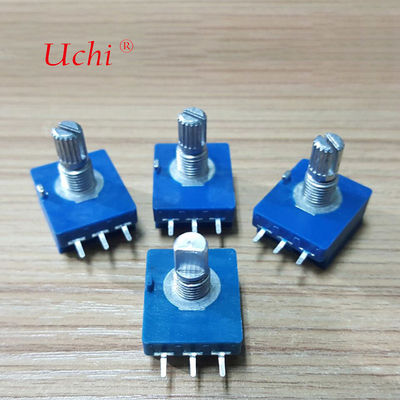

148P 防塵・防水ポテンショメータ（CCステップ付き、IP63保護）
148P防塵・防水ポテンショメータは、CCステップ機能を備え、過酷な環境下での信頼性の高い性能のためにIP63保護等級基準を満たしています。
電気的特性
- 全抵抗範囲：50Ω～2MΩ（誤差±20％）
- 定格電力：Bテーパー0.5W、その他0.25W
- 残留抵抗：端子1-2/2-3 ≦20Ω MAX
- 最大動作電圧：リニアテーパーBAC 500V、その他テーパーAC 250V
- スライダノイズ（JIS準拠）：≦47mV MAX
- 絶縁抵抗：≧100MΩ MIN（DC 500Vにて）
- 耐電圧（端子-ケース）：500V、AC（1分間）
テーパー仕様
| テーパー | テストポイント位置 | V1-2/V1-3（％） | V2-3/V1-3（％） |
|---|---|---|---|
| A | 180° | 10-30％ | |
| B | 150° | 40-60％ | |
| C | *180° | 10-30％ | |
| D | 150° | 2-15％ | |
| W | 90±5° | 5-15％ | |
| 150° | 40-60％ | ||
| 210±5° | 85-95％ |
*端子3に関して
機械的特性
- 全回転角度：300°±10°
- 有効電気的移動量：230°±3°
- スイッチ角度：50°±10°
- 防水等級：IP63
- 動作トルク：100gf.cm～200gf.cm（回転速度60°/1秒）
耐久性
- 回転寿命：10万サイクル以上
その他の仕様
- すべての項目はJIS C6443規格に適合またはそれを超えています
- 動作温度：-10℃～+60℃
- 保管温度：-30℃～+70℃
Uchi Electronics Co., Ltd.について
Uchi Electronicsは、高電力抵抗器、巻線型ポテンショメータ、トリマポテンショメータ、精密ポテンショメトリックデバイスなど、高品質の電子部品の製造を専門としています。高度な生産設備と専門の研究開発チームにより、当社の製品は国際的な品質基準を満たし、世界30カ国以上に輸出されています。
配送オプション
お客様の製品の安全かつ効率的な配送を確実にするため、速達、DHL Express、UPS、FedExなど、複数の配送方法を提供しています。
よくある質問
あなたは工場ですか、それとも商社ですか？
当社は工場であり、仲介業者を介さずに直接工場価格を提供しています。専門的な技術サポートを提供し、カスタマイズされたOEMおよびODM注文を受け付けています。
サンプルを提供できますか？
ご要望に応じてサンプルをご提供いたします。ご注文後、サンプルの配送を手配するためにお問い合わせください。
製品をカスタマイズできますか？
さまざまなカスタマイズ要件に対応するOEMおよびODM注文を受け付けています。最小注文数量と価格に関する具体的な詳細については、カスタマーサービスにお問い合わせください。
納期はどのくらいですか？
納期は、製品の数量、製造プロセス、およびモデルによって異なります。当社には複数の工場があり、同時生産に対応し、緊急のご要望にも対応できます。
アフターサービスは提供していますか？
すべての製品には、包括的なアフターサポートが付属しています。当社のチームは、技術的または品質に関する問題について24時間体制でサポートを提供します。
