詳細情報 |
|||
| 電圧: | -0.3Vへの6V | SW3、VO3の電圧: | -0.3V～10V |
|---|---|---|---|
| VO2電圧: | -6.5V～0.3V | SW2電圧: | -6.5V～5.5V |
| TQFN-3×3-16L、θJA: | 45℃/W | 接合部温度: | +150℃ |
| ストレージ温度範囲: | -65～+150℃ | 鉛の温度（、10sはんだ付けすること）: | +260℃ |
| HBM: | 3000V | CDM: | 1000V |
| ハイライト: | トリプル出力 AMOLED ディスプレイ IC チップ,ハイパワー MOSFET IC チップ,集積回路電源供給チップ |
||
製品の説明
トリプル出力 AMOLEDディスプレイ電源 集積回路ICチップ
SGM3836Aは,VAVDD,VELVDDおよびVELVSSを必要とするAMOLEDディスプレイに電力を供給するように設計されています.このデバイスには,VELVDDのためのVO1とVAVDDのためのVO3という2つのブース変換器が統合されています.そしてVELVSSのための逆転バックブーストコンバーターVO23つのコンバーターの出力電圧は,デジタルインターフェース制御ピン (CTRL) を通してデジタルステップでプログラムできます.SGM3836Aは緑色のTQFN-3×3-16Lパッケージで提供されています.-40°Cから+85°Cの環境温度範囲で動作する.
主要 な 特徴
● 2.9V から 4.5V の 入力電圧範囲
● 同期ブース変換器 (ELVDD)
◎ 4.6V から 5.0V の出力電圧 100mV ステップ
◎4.6V デフォルト出力 ◎1%精度
路面損失補償のための出力電圧センサーピン (FBS)
● 同期逆転 バック・ブースト変換器 (ELVSS)
100mV ステップで -5.4V から -1.4V までの出力電圧
◎ -2.5V デフォルト出力 ◎ 1.2% -2.5Vの精度
●ELVDDとELVSSの組み合わせ出力電流
◎ 4.6V/-2.5V で 800mA まで (VIN = 3.1V)
780mAまで 4.6V/-2.7V (VIN = 3.1V)
〜 750mAまで 4.6V/-3.0V (VIN = 3.1V)
630mAまで 4.6V/-4.0V (VIN = 3.1V)
◎ 4.6V/-5.4V で 510mA まで (VIN = 3.1V)
● 同期 推進 変換器 (AVDD)
300mV ステップの出力電圧5.8Vから7.9V
◎ 6.1V デフォルト出力
精度1%
100mA出力電流容量
● VIN と VOUT 両方向隔離
● 短回路 保護 (SCP)
● 過負荷 防止
● 熱停止
● VELVSS 起動遅延: 10ms
● ショート サーキット と OLP 検出 時間: 1ms

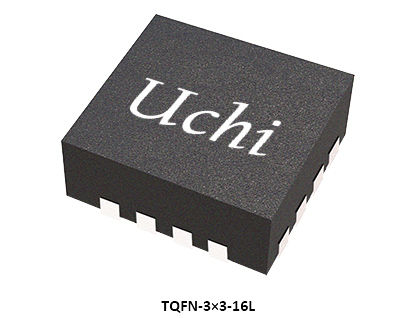

● 緑色 TQFN-3×3-16L パッケージ で 入手 でき ます
申請
スマートフォン & タブレット
アクティブマトリックス OLED ディスプレイ
アクティブマトリックス OLED ディスプレイ
典型的な応用

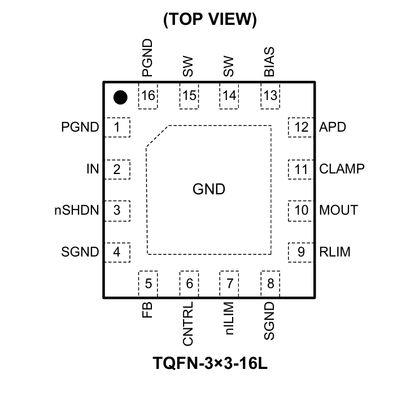

ピン設定
ピン説明
製品選択ガイド
ピン設定
ピン説明
製品選択ガイド
| 部分番号 |
EL 出力電流
マックス
(mA)
|
VIN
ミニ
(V)
|
VIN
マックス
(V)
|
生産量
チャンネル番号
(V)
|
コントロール
インターフェース
|
生産量
|
パッケージ
|
特徴 |
|---|---|---|---|---|---|---|---|---|
|
SGM38042B
|
100
|
2.7 | 5.5 | 3 |
1本のワイヤ
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.51×2.10-15B
|
SIMO ウェアラブルデバイス用 トリプル出力
|
|
SGM38045
|
70 | 2.7 | 4.8 | 3 |
1本のワイヤ
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.2×2.4-17B
|
インダクタレス,トライプル出力,ウェアラブルデバイス用
|
|
SGM38046
|
90 | 2.7 | 5.5 | 3 |
1本のワイヤ
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-16B
|
ウェアラブルデバイス用の3倍出力
|
|
SGM3851A
|
400 | 2.9 | 4.5 | 3 |
1本のワイヤ
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
スマートフォン用の3倍出力
|
|
SGM3836A
|
600 | 2.9 | 4.5 | 3 |
1本のワイヤ
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
スマートフォン用の3倍出力
|
|
SGM3837
|
600 | 2.9 | 5 | 3 |
1本のワイヤ
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.0×2.0-25B
|
スマートフォン用の3倍出力
|
|
SGM3838
|
700 | 2.5 | 4.8 | 3 |
1本のワイヤ
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.5×2.5-36B
|
スマートフォンとPAD用のトリプル出力
|
|
SGM3839
|
1200 | 2.5 | 4.8 | 3 |
1本のワイヤ
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.90×2.96-49B
|
スマートフォンとPAD用のトリプル出力
|
|
SGM3842
|
1000 | 2.9 | 4.8 | 4 |
1本のワイヤ
|
AVDD/ELVDD/ELVSS/DVDD
|
WLCSP-2.5×2.9-42B
|
4出力,タンドムAMOLEDディスプレイスマートフォン&PAD
|
|
SGM3843
|
1200 | 2.9 | 5 | 6 |
私は2C について
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
スマートフォンとPAD用の6出力
|
|
SGM3843A
|
1200 | 2.9 | 5 | 6 |
1本のワイヤ
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
スマートフォンとPAD用の6出力
|
|
SGM3840
|
1000 | 2.5 | 4.8 | 3 |
1本のワイヤ
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.37×2.37-36B
|
スマートフォンとPAD用のトリプル出力
|
|
SGM3837S
|
800 | 2.5 | 5 | 3 |
1本のワイヤ
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-25B-A
|
スマートフォンとPAD用のトリプル出力
|
統合回路 (IC) は,小型化,低消費電力,高い性能,高い信頼性を提供する現代電子機器の基盤として機能しています.消費電子機器に広く使用されています産業用アプリケーション,通信,自動車電子機器,医療機器,航空宇宙/防衛システム
工業自動化,新エネルギー,自動車,通信,コンピューティング,消費者電子機器と医療機器のアプリケーション.
このソリューションは,スマートフォンやタブレットに組み込まれた回路の適用を実証しています.適切な製品を選択するための支援については,当社の技術サポートチームに連絡してください.
